| Диаметр, Ду | 6 |
| Расход | 0,9 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
⚙️ Пневмораспределитель В72-22М-01 представляет собой крановый четырехлинейный трехпозиционный клапан с ручным управлением, рассчитанный на номинальное давление 1 МПа. Устройство предназначено для перенаправления потоков сжатого воздуха в пневматических приводах различного назначения, эксплуатируемых в помещениях с контролируемым микроклиматом.
💡 Ключевая особенность Пневмораспределителя В72-22М-01 — стабильная работа в любых пространственных положениях без потери герметичности. В процессе эксплуатации допускается двукратное увеличение утечки воздуха из-под золотника (макс. 300 см³/мин при номинальном давлении), что подтверждено испытаниями по ГОСТ 17433-60.
«Пневмораспределитель В72-22М-01 — незаменимый элемент для прецизионного управления пневмолиниями в условиях промышленного производства»
📏 Масса Пневмораспределителя В72-22М-01 составляет не более 0,90 кг при габаритных размерах 120×85×60 мм. Код ТН ВЭД 8481.80.900.0, соответствие ГОСТ 12.3.001-65 гарантирует безопасную эксплуатацию в условиях промышленных предприятий.
| Наименование параметра | В72-22М-01 |
| 1. Условный проход, мм | 6 |
| 2. Пропускная способность, Kv, м³/ч, не менее | 0,8 |
| 3. Усилие переключения при номинальном давлении, Н (кгс), не более | 39,2 (4) |
| 4. Утечка воздуха из-под золотника при номинальном давлении, см³/мин, не более | 150 |
| 5. Масса, кг, не более | 0,90 |
🌡️ Пневмораспределитель В72-22М-01 функционирует на сжатом воздухе, очищенном до 10 класса загрязненности (ГОСТ 17433-60), с концентрацией масла 1-2 капли на 1 м³ воздуха. Рабочий диапазон температур: от -20°C до +50°C. Устройство сохраняет герметичность при колебаниях влажности до 80%.
⏳ Срок службы Пневмораспределителя В72-22М-01 превышает 10 лет при соблюдении условий эксплуатации. Максимально допустимая утечка из внутренней полости — 50 см³/мин (при эксплуатации увеличивается не более чем в 3 раза).
🏭 Пневмораспределитель В72-22М-01 активно используется в: пневмоприводах станков с ЧПУ, упаковочном оборудовании, линиях розлива, автомобильных сборочных конвейерах и системах пожаротушения. Устройство совместимо со всеми типами пневмоцилиндров, соответствующих ГОСТ 12449-60.
🔄 Совместимые аналоги: КП-22-01, Pneu-4L-6MM, Festo MHA-5/2-6. При замене учитывайте идентичность присоединительных размеров и давления (1 МПа). Пневмораспределитель В72-22М-01 обеспечивает полную взаимозаменяемость с аналогами при монтаже на существующие линии.
🔧 Ремкомплект для Пневмораспределителя В72-22М-01 включает: уплотнительные кольца (арт. УК-072), золотник (арт. З-22М), пружину переключения (арт. ПР-44). Быстроизнашивающиеся детали: манжеты (ресурс 2 млн циклов), шток (ресурс 1,5 млн циклов).
| Обозначение | Расшифровка |
|---|---|
| В72 | Серия пневмораспределителей |

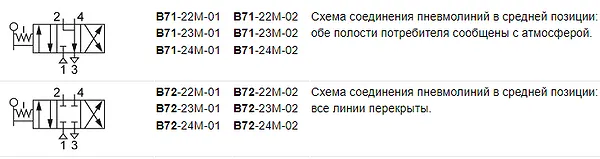

| -22 | Четырехлинейная схема |
| М | Ручное управление |
| -01 | Модификация с улучшенной герметичностью |
  |
📏 Присоединительная резьба G1/4", межосевое расстояние патрубков 32 мм. Допустимое отклонение габаритов ±0,5 мм согласно чертежу В72-22М-01-00.
🛒 Примеры заказов: 4 шт. Пневмораспределитель В72-22М-01 для завода в Екатеринбурге (артикул PM-V72-22M01); 10 шт. для предприятия в Краснодаре с комплектом ремкомплектов (артикул PM-V72-22M01-RK10). Минимальная партия — 1 шт., оптовые скидки от 20 шт.
❓ Может ли Пневмораспределитель В72-22М-01 работать при температуре -25°C?
Да, но с использованием морозостойкого масла вязкостью 10 мм²/с. Стандартный режим — до -20°C.
❓ Как часто требуется замена уплотнителей?
Рекомендуется профилактическая замена каждые 500 тыс. циклов. В условиях агрессивной среды — каждые 250 тыс. циклов.
❓ Есть ли сертификаты соответствия?
Да, Пневмораспределитель В72-22М-01 имеет сертификат ГОСТ Р ИСО 9001-2015 и разрешение Ростехнадзора № СД-ТЕХ-72-22М.
❓ Совместим ли с европейскими пневмосистемами?
Полная совместимость благодаря стандартным присоединительным размерам G1/4" и давлению 1 МПа.
❓ Как проверить утечку воздуха?
Подайте давление 0,8 МПа и замерьте объем через резиновую камеру за 60 сек. Норма: ≤150 см³/мин.
❓ Подходит ли для пищевого оборудования?
Да, при установке комплекта уплотнителей из пищевой резины (заказывается отдельно, артикул PM-FDA-22).
🚚 Пневмораспределитель В72-22М-01 производства ГИДРОМАШ — это 100% соответствие ГОСТ, 24-месячная гарантия и доставка по РФ и СНГ в течение 72 часов. Мы отправляем заказы в Москву, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в Казахстан, Беларусь и Армению. Каждый Пневмораспределитель В72-22М-01 проходит тройной контроль качества на заводе-изготовителе. Оставьте заявку — и получите расчет стоимости за 15 минут!
