| Диаметр, Ду | 16 |
| Расход | 3,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |

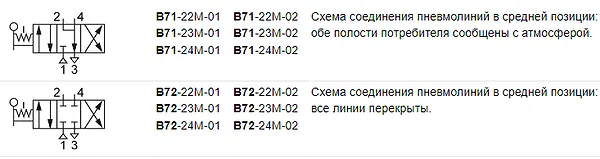

🔧 Пневмораспределитель В72-24М-01 представляет собой четырехлинейный трехпозиционный кран с ручным управлением, предназначенный для точного регулирования потоков сжатого воздуха в промышленных пневмоприводах. Изделие обеспечивает стабильную работу при номинальном давлении 1 МПа и применяется в системах с искусственно регулируемыми климатическими условиями.
📏 Масса устройства не превышает 0,90 кг, что обеспечивает удобство монтажа и обслуживания. Габаритные размеры соответствуют стандартам ГОСТ 12.3.001-65. Код ТН ВЭД для Пневмораспределителя В72-24М-01 — 8481.20.000. Устройство изготавливается в строгом соответствии с техническими требованиями ГОСТ 17433-60 по классу загрязненности 10.
| Наименование параметра | В72-24М-01 |
| 1. Условный проход, мм | 16 |
| 2. Пропускная способность, Kv, м3/ч, не менее | 3,6 |
| 3. Усилие переключения при номинальном давлении, Н (кгс), не более | 39.2 (4) |
| 4. Утечка воздуха из-под золотника при номинальном давлении, см3/мин, не более | 500 |
| 5. Масса, кг, не более | 0,90 |
🌡️ Пневмораспределитель В72-24М-01 функционирует в температурном диапазоне от -20°C до +50°C. Работа устройства основана на ручном переключении золотника, обеспечивающем изменение направления воздушных потоков. Для корректной эксплуатации требуется сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-60, с концентрацией масла 1-2 капли на 1 м³. В72-24М-01 сохраняет работоспособность в любом пространственном положении.
⏳ Средний срок службы Пневмораспределителя В72-24М-01 составляет 8 лет при соблюдении режима работы. Допустимое увеличение утечки воздуха из-под золотника в процессе эксплуатации — не более чем в 2 раза (до 1000 см³/мин). Утечка из внутренней полости может возрастать до 150 см³/мин (исходное значение — 50 см³/мин).
🏭 Пневмораспределитель В72-24М-01 активно используется в металлургических комплексах, автомобильных сборочных линиях, пищевом оборудовании и станках с ЧПУ. Устройство совместимо с пневмоприводами прессов, конвейерных систем и упаковочного оборудования. Модель В72-24М-01 обеспечивает надежное управление в условиях повышенной вибрации и запыленности цехов.
🔄 Альтернативными решениями являются модели В72-24М-02 (с увеличенным условным проходом до 20 мм) и В72-24М-03 (с усиленным золотником). Однако Пневмораспределитель В72-24М-01 остается оптимальным выбором для систем с давлением до 1 МПа благодаря компактности и низкому уровню утечек.
🛠️ Для Пневмораспределителя В72-24М-01 доступен фирменный ремкомплект, включающий: уплотнительные кольца (артикул УК-72-16), золотник в сборе (ЗС-В72-01), пружину переключения (ПП-24М). Рекомендуется заменять уплотнители каждые 12 месяцев интенсивной эксплуатации для предотвращения роста утечек.
| Буквы/цифры | Расшифровка |
| В72 | Серия крановых распределителей |
| 24 | Типоразмер присоединения |
| М | Модернизированная конструкция |
| 01 | Исполнение для сред с температурой до +50°C |
  |
Все партии комплектуются сертификатами соответствия ГОСТ.
❓ Какой класс очистки воздуха требуется для Пневмораспределителя В72-24М-01?
Для корректной работы необходим сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-60 с концентрацией масла 1-2 капли на 1 м³.
❓ Можно ли использовать В72-24М-01 при отрицательных температурах?
Да, устройство функционирует в диапазоне от -20°C до +50°C. При эксплуатации ниже 0°C рекомендуется использовать масло с низкой температурой застывания.
❓ Как часто нужно менять уплотнители в В72-24М-01?
При интенсивной эксплуатации замена уплотнителей требуется каждые 12 месяцев. В комплекте поставляется фирменный ремкомплект с артикулом УК-72-16.
❓ Совместим ли Пневмораспределитель В72-24М-01 с системами других производителей?
Да, благодаря стандартным присоединительным размерам (ГОСТ 12449-60) устройство легко интегрируется в любые пневмосистемы.
❓ Какой гарантийный срок на Пневмораспределитель В72-24М-01?
ГИДРОМАШ предоставляет гарантию 12 месяцев при соблюдении условий эксплуатации, указанных в паспорте.
🚚 Пневмораспределитель В72-24М-01 производства ГИДРОМАШ — это сочетание российского качества и доступной цены. Мы обеспечиваем доставку по всей России и странам СНГ. Все изделия проходят 100% тестирование перед отправкой. Оформите заказ сегодня и получите консультацию инженера в подарок!
Расшифровка построена по структуре обозначения серии. Если нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
