| Диаметр, Ду | 16 |
| Расход | 3,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
⚙️ Крановые четырехлинейные трехпозиционные устройства с ручным управлением, рассчитанные на номинальное давление 1 МПа, обеспечивают точное перераспределение потоков сжатого воздуха в пневмоприводах промышленного оборудования. Пневмораспределитель В72-24М-02 эксплуатируется в помещениях с контролируемым микроклиматом, гарантируя стабильную работу в сложных условиях.

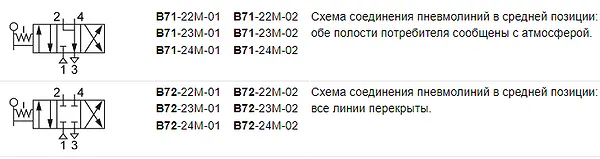

📏 Масса изделия — 0,90 кг, габаритные размеры соответствуют стандарту для пневмоаппаратуры данного класса (см. схему подключения). Код ТН ВЭД: 8481.20.000. Соответствует требованиям ГОСТ 17433-60, ГОСТ 12.3.001-65 и международным стандартам качества.
«Пневмораспределитель В72-24М-02 — основа точного управления в пневмосистемах: надежность, проверенная тысячами циклов работы!»
📊 Основные параметры устройства приведены в таблице:
| Наименование параметра | В72-24М-02 |
| 1. Условный проход, мм | 16 |
| 2. Пропускная способность, Kv, м3/ч, не менее | 3,6 |
| 3. Усилие переключения при номинальном давлении, Н (кгс), не более | 39,2 (4) |
| 4. Утечка воздуха из-под золотника при номинальном давлении, см3/мин, не более | 500 |
| 5. Масса, кг, не более | 0,90 |
❗ В процессе эксплуатации допускается двукратное увеличение утечки воздуха из-под золотника и трехкратное — из внутренней полости (максимум 50 см³/мин при номинальном давлении).
🌡️ Пневмораспределитель В72-24М-02 функционирует на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-60, с масляной концентрацией 1–2 капли на 1 м³. Устройство сохраняет работоспособность при температуре до +50°С и вязкости масла 10–35 мм²/с. Срок службы при соблюдении условий эксплуатации превышает 10 лет.
🏭 Пневмораспределитель В72-24М-02 используется в станках с ЧПУ, прессах, конвейерных системах, автомобильном производстве и роботизированных комплексах. Устройство совместимо с оборудованием от ведущих производителей: «Метран», «НПО «Регулятор», «Пневмосила».
🔄 Альтернативные модели: В72-24М-01, В72-24М-03, КП-40. Все устройства серии В72-24М имеют унифицированные присоединительные размеры и взаимозаменяемы в пневмосистемах при соблюдении технических условий.
🔧 Для Пневмораспределителя В72-24М-02 рекомендуется использовать фирменный ремкомплект ГИДРОМАШ, включающий: уплотнительные кольца (арт. УК-16), золотник (арт. ЗЛ-24М), пружину переключения (арт. ПР-02). Средний ресурс деталей — 500 000 циклов.
| Элемент обозначения | Расшифровка |
|---|---|
| В72 | Серия пневмораспределителей |
| 24М | Модификация с ручным управлением |
| 02 | Индекс комплектации |
  |
🛒 Популярные запросы: «Пневмораспределитель В72-24М-02 — 4 шт. для модернизации линии упаковки», «Комплект В72-24М-02 + ремкомплект на 10 устройств». Минимальный заказ — 1 единица, оптовые скидки от 15 шт.
❓ Какой срок службы у Пневмораспределителя В72-24М-02?
При соблюдении условий эксплуатации (ГОСТ 17433-60) ресурс составляет 10+ лет. Гарантия от ГИДРОМАШ — 24 месяца.
❓ Можно ли использовать устройство при температуре ниже 0°С?
Пневмораспределитель В72-24М-02 предназначен для работы в помещениях с плюсовой температурой (до +50°С). Для экстремальных условий рекомендуем модификацию В72-24М-02С.
❓ Есть ли аналоги от зарубежных производителей?
Устройство совместимо с распределителями SMC (серия VQ) и Festo (серия MHA), но требует адаптации присоединительных размеров.
❓ Как часто нужна замена ремкомплекта?
При нагрузке 10 циклов/минуту замена уплотнителей требуется каждые 6 месяцев. Полный перечень деталей — в разделе «Ремкомплект».
❓ Поддерживает ли В72-24М-02 работу в вакуумных системах?
Нет, устройство предназначено исключительно для работы со сжатым воздухом при давлении до 1 МПа.
❓ Как оформить заказ из Краснодара?
Оставьте заявку на сайте или по телефону. Доставка в Краснодар — 2–3 дня через транспортные компании «Деловые Линии» или «СДЭК».
🚚 Пневмораспределитель В72-24М-02 от производителя ГИДРОМАШ — это гарантия качества по ГОСТ и оперативная доставка по РФ и СНГ. Мы отправляем заказы в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, а также в Беларусь, Казахстан и Армению. Выбирайте официального поставщика с 15-летним опытом — получайте техническую поддержку и сервисное обслуживание на всех этапах!
