| Диаметр, Ду | 6 |
| Расход | 0,9 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
Пневмораспределитель крановый В71-22М-01 — пневмораспределитель для управления потоком сжатого воздуха. Ниже — расшифровка обозначения, особенности выбора и монтажа.
| Наименование параметра | В71-22М-01 |
| 1. Условный проход, мм | 6 |
| 2. Пропускная способность, Kv, м3/ч, не менее | 0,8 |
| 3 Усилие переключения при номинальном давлении, Н ( кгс ), не более | 39.2 (4) |
| 4, Утечка воздуха из-под золотника при номинальном давлении, см3/мин. не более | 150 |
| 5. Масса, кг, не более | 0,90 |
Назначение изделия
Задача пневмораспределителя — менять направление потока сжатого воздуха между питанием, рабочими линиями и выхлопом. Число линий и позиций закреплено в обозначении модели.
Типичные промахи при выборе распределителя: неверная схема переключения, несоответствие типа управления задаче, несовпадение присоединения и неучтённое напряжение управляющей катушки. Сверьте их с вашей схемой и паспортом заранее.
Чтобы подобрать замену или новую позицию, проверьте:
Пневмораспределители управляют пневмоцилиндрами и другими исполнительными механизмами: зажимами, подачами, толкателями, заслонками, упаковочными и сборочными линиями, прессовым и станочным оборудованием. Точное назначение зависит от схемы машины.
Замена начинается с маркировки: схема, тип управления, присоединение и электрические параметры у нового аппарата должны совпасть со старым. Если часть данных потеряна, сообщите фото шильдика или схему узла — подберём совпадающее исполнение или ближайший аналог.
Перед установкой продуйте воздушную линию, чтобы окалина и влага не попали в золотниковую пару. Воздух подготавливают фильтром и осушителем, смазку используют только если она предусмотрена паспортом. Затяните резьбовые соединения без перекоса и проверьте герметичность на рабочем давлении, не превышая допустимое по паспорту.
Ресурс золотниковой пары зависит от качества сжатого воздуха: влага, окалина и масляные загрязнения ускоряют износ. Фильтр-влагоотделитель перед аппаратом снижает этот риск, а необходимость маслораспыления берут из паспорта. Чем интенсивнее цикл, тем чаще требуется осмотр аппарата.
Заказ позиции «Пневмораспределитель крановый В71-22М-01» начинается с сверки схемы, управления, Ду и присоединения. Соседние исполнения: Пневмораспределитель крановый АВ71-22А, Пневмораспределитель крановый В71-24М-02. Для заказа укажите обозначение «Пневмораспределитель крановый В71-22М-01», количество и сведения о системе; наличие, цену и срок поставки подтверждайте при обращении. Если нужного исполнения нет, предложим аналог по тем же параметрам.
Выставляем счёт юридическим лицам и ИП, отгружаем со склада и отправляем заказ транспортными компаниями по России и СНГ. Условия оплаты и сроки доставки согласуем при оформлении заказа, наличие подтверждает менеджер.
Сверьте схему, тип управления, Ду, присоединение и напряжение катушки с вашей схемой и паспортом; при неуверенности напишите обозначение или фото шильдика.
Подбор аналога выполняем по обозначению, схеме и присоединению; пришлите, что стоит на оборудовании.

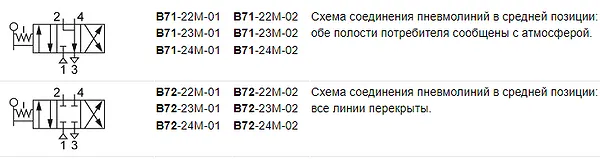

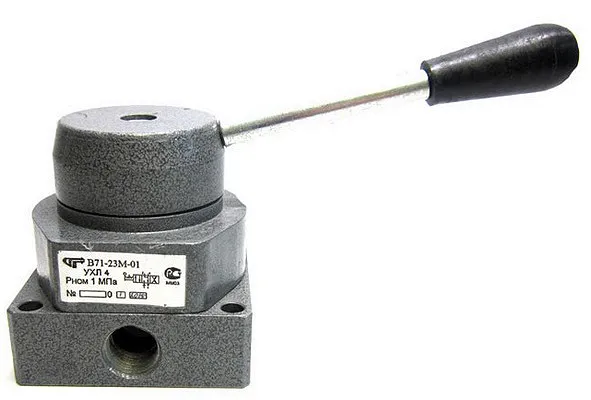

Пневмораспределители крановые четырехлинейные трехпозиционные с ручным управлением на номинальное давление 1 МПа, предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения и эксплуатируемых в помещениях с искусственно регулируемыми климатическими условиями.
Примечание: В процессе эксплуатации пневмораспределителей допускается увеличение утечки воздуха из-под золотника не более чем в 2 раза.
Утечка сжатого воздуха из внутренней полости пневмораспределителей при номинальном давлении должна быть не более 50 смЗ/мин. В процессе эксплуатации пневмораспределителей допускается увеличение утечки сжатого воздуха из внутренней полости в более чем в 3 раза.
Заметки по эксплуатации
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-60, содержащем распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре плюс 50°С с концентрацией из расчета 1...2 капли на 1мЗ воздуха, приведенного к условиям по ГОСТ 12449-60.
Пневмораслределители должны быть работоспособны в любом пространственном положении.
Требования безопасности при эксплуатации должны соответствовать ГОСТ12.3.001-65.
  |
Расшифровка построена по структуре обозначения серии. Если нужного исполнения нет в наличии — предложим аналог по этим же параметрам.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Пневмораспределитель крановый В71-22М-01»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
