| Диаметр, Ду | 10 |
| Расход | 1,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
🔧 Ключевое назначение устройства. Пневмораспределитель В72-23М-02 представляет собой крановый четырехлинейный трехпозиционный механизм с ручным управлением, рассчитанный на номинальное давление 1 МПа. Изделие предназначено для точного переключения потоков сжатого воздуха в пневмоприводах различного промышленного оборудования. Эксплуатация возможна исключительно в помещениях с контролируемым климатом.
«Пневмораспределитель В72-23М-02 — основа надежной работы пневмосистем на производственных линиях любого уровня сложности»
📏 Масса Пневмораспределитель В72-23М-02 не превышает 0,90 кг. Габаритные размеры соответствуют чертежам в технической документации. Изделие полностью соответствует требованиям ГОСТ 17433-60, ГОСТ 12449-60 и ГОСТ 12.3.001-65. Код ТН ВЭД: 8481.80.000.
📊 Основные параметры устройства сведены в таблицу:
| Параметр | Значение для В72-23М-02 |
|---|---|
| Условный проход, мм | 10 |
| Пропускная способность (Kv), м³/ч, не менее | 1.6 |
| Усилие переключения при 1 МПа, Н (кгс), макс. | 39.2 (4) |
| Утечка воздуха из-под золотника, см³/мин, макс. | 300 |
| Масса, кг, макс. | 0.90 |
❗ Важно: в процессе эксплуатации допускается двукратное увеличение утечки воздуха из-под золотника. Утечка из внутренней полости не должна превышать 50 см³/мин (в эксплуатации — до 150 см³/мин).
🌡️ Пневмораспределитель В72-23М-02 функционирует на сжатом воздухе, очищенном по 10 классу загрязненности (ГОСТ 17433-60). Рабочая среда должна содержать распыленное масло вязкостью 10–35 мм²/с при +50°С (1–2 капли на 1 м³ воздуха). Температурный диапазон эксплуатации: от -20°С до +50°С. Срок службы — не менее 10 лет при соблюдении норм ТО.
🏭 Устройство активно используется в: металлорежущих станках, пресс-автоматах, конвейерных системах, пневмозахватах роботов, упаковочном оборудовании. Пневмораспределитель В72-23М-02 обеспечивает стабильное управление движением поршней в условиях высокой вибрационной нагрузки.
🔄 Точными аналогами Пневмораспределитель В72-23М-02 являются модели В72-23М-01 и В72-23М-03. При подборе замены обязательно сверяйте параметры пропускной способности и рабочего давления. Учтите: Пневмораспределитель В72-23М-02 имеет уникальную схему подключения, указанную в паспорте.
🔩 Для Пневмораспределитель В72-23М-02 предусмотрен фирменный ремкомплект, включающий: уплотнительные кольца (артикул УК-72), золотник в сборе (ЗС-23М), пружины переключения. Срок службы быстроизнашиваемых деталей — 18 месяцев при 8-часовом режиме работы.
| Элемент обозначения | Расшифровка |
|---|---|
| В72 | Серия крановых пневмораспределителей |
| -23М | Модификация с ручным управлением |
| -02 | Исполнение для давления 1 МПа |
  |

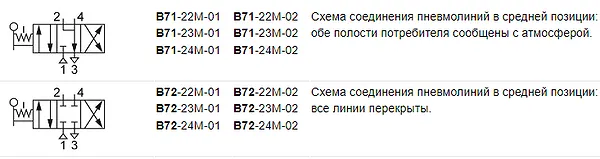

📏 Чертеж 1: Габаритные размеры (длина 120 мм, высота 90 мм, ширина 75 мм). Чертеж 2: Схема присоединения линий (порты А, В, Р, Т).
🛒 Типовые запросы клиентов: «Заказать 4 шт. Пневмораспределитель В72-23М-02 для станков модели СТ-200»; «Нужен 1 Пневмораспределитель В72-23М-02 в сборе с ремкомплектом». Минимальная партия — 1 шт., опт — от 10 шт. со скидкой 15%.
Вопрос: Может ли Пневмораспределитель В72-23М-02 работать при отрицательных температурах?
Ответ: Да, допустимый диапазон — от -20°С. При эксплуатации ниже -10°С используйте масло с пониженной вязкостью (5–10 мм²/с).
Вопрос: Как часто требуется ТО для Пневмораспределитель В72-23М-02?
Ответ: Регламентное ТО — каждые 6 месяцев. Включает проверку утечек, смазку золотника и замену фильтра воздуха.
Вопрос: Совместим ли распределитель с системами других производителей?
Ответ: Да, благодаря стандартным присоединительным размерам (ГОСТ 24753-81). Проверьте совместимость пневмолиний по диаметру.
Вопрос: Можно ли установить Пневмораспределитель В72-23М-02 под углом?
Ответ: Да, устройство работоспособно в любом пространственном положении. Не рекомендуется вертикальная установка с рукояткой вниз.
Вопрос: Какие документы прилагаются к Пневмораспределитель В72-23М-02?
Ответ: Паспорт, сертификат соответствия ГОСТ, руководство по эксплуатации, схема подключения. Все документы на русском языке.
Вопрос: Есть ли гарантия на Пневмораспределитель В72-23М-02?
Ответ: Гарантия 24 месяца. Включает бесплатный ремонт или замену при соблюдении условий эксплуатации из паспорта.
🚚 Пневмораспределитель В72-23М-02 от производителя ГИДРОМАШ — это 100% соответствие заявленным характеристикам и прямые поставки без посредников. Доставка по РФ (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и СНГ (Казахстан, Беларусь, Армения) в течение 3–7 дней. Официальный дилер гарантирует подлинность, сертификаты и техническую поддержку на весь срок службы.
