| Диаметр, Ду | 10 |
| Расход | 1,6 м3/ч |
| Давление, Мпа | 1 |
| Размеры, см | 8х8х12 |
| Вес, кг | 0,5 |
🔧 Пневмораспределитель В71-23М-02 — высокоточное устройство для переключения потоков сжатого воздуха в промышленных пневмосистемах. Произведенный по ГОСТ 12.3.001-65, этот агрегат обеспечивает стабильную работу в сложных условиях эксплуатации. Компания ГИДРОМАШ гарантирует соответствие всем техническим требованиям и долговечность изделия.

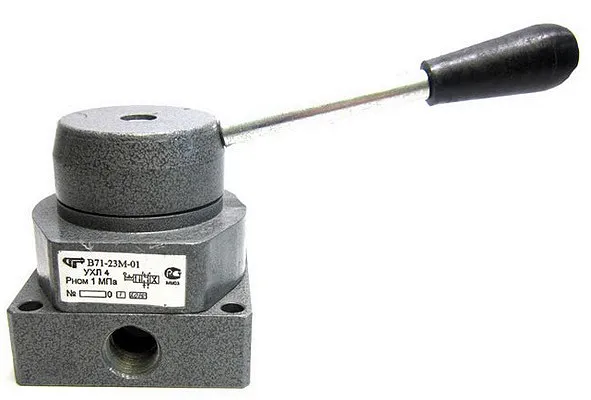

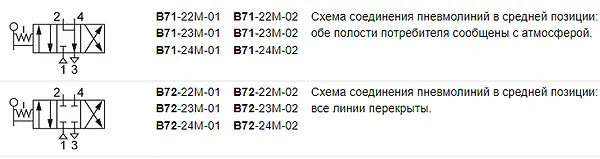

⚙️ Пневмораспределитель В71-23М-02 представляет собой крановый четырехлинейный трехпозиционный механизм с ручным управлением, рассчитанный на номинальное давление 1 МПа. Основная функция устройства — изменение направления потоков сжатого воздуха в пневматических приводах различного назначения. Эксплуатация возможна исключительно в помещениях с искусственно регулируемыми климатическими условиями, что гарантирует стабильность работы в заданных параметрах. Пневмораспределитель В71-23М-02 активно применяется в станкостроении, упаковочном оборудовании и робототехнике.
📏 Масса пневмораспределителя В71-23М-02 не превышает 0,90 кг при компактных габаритах. Код ТН ВЭД: 8481.80.000. Соответствует требованиям ГОСТ 17433-60 по классу загрязненности (10 класс) и ГОСТ 12.3.001-65 по требованиям безопасности. Устройство сертифицировано для применения на территории ЕАЭС.
| Наименование параметра | В71-23М-02 |
| 1. Условный проход, мм | 10 |
| 2. Пропускная способность, Kv, м3/ч, не менее | 1.6 |
| 3 Усилие переключения при номинальном давлении, Н ( кгс ), не более | 39.2 (4) |
| 4, Утечка воздуха из-под золотника при номинальном давлении, см3/мин. не более | 300 |
| 5. Масса, кг, не более | 0,90 |
«Правильный выбор Пневмораспределитель В71-23М-02 — залог бесперебойной работы вашей пневмосистемы на 15 000 часов! Так говорят инженеры ГИДРОМАШ»
🌡️ Пневмораспределитель В71-23М-02 функционирует на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-60. Рабочая среда содержит распыленное масло вязкостью 10-35 мм²/с при +50°C с концентрацией 1-2 капли на 1м³ воздуха. Диапазон рабочих температур: от -20°C до +50°C. Устройство сохраняет работоспособность в любом пространственном положении без потери герметичности.
⏳ Срок службы Пневмораспределителя В71-23М-02 составляет не менее 8 лет при соблюдении регламента ТО. Допустимое увеличение утечки воздуха из-под золотника в процессе эксплуатации — не более чем в 2 раза (до 600 см³/мин). Утечка из внутренней полости не должна превышать 150 см³/мин (допускается рост в 3 раза от исходного значения 50 см³/мин).
🏭 Устройство незаменимо в: прессах для литья под давлением, автоматах линейной упаковки, станках ЧПУ, конвейерных системах пищевого производства. Пневмораспределитель В71-23М-02 обеспечивает точное позиционирование исполнительных механизмов в условиях высокой вибрационной нагрузки и перепадов температур.
🔄 Альтернативные решения: Festo MHA2-1/4-1/4, Camozzi 2V025-300FDC-102N. Однако оригинальный Пневмораспределитель В71-23М-02 от ГИДРОМАШ выгодно отличается адаптацией к отечественным стандартам подключения и более низкой стоимостью эксплуатации благодаря увеличенному ресурсу уплотнителей.
🛠️ Для Пневмораспределителя В71-23М-02 предусмотрен фирменный ремкомплект ГИДРОМАШ (артикул RK-V71-23M). В комплект входят: уплотнительные кольца (2 шт.), золотник в сборе, пружина переключения. Ключевые быстроизнашиваемые элементы: манжеты из нитрилкаучука, тефлоновые кольца, штоковые уплотнения.
| Элемент обозначения | Расшифровка |
|---|---|
| В | Пневмораспределитель |
| 71 | Серия устройства |
| 23 | Тип присоединения |
| М | Модификация |
| 02 | Климатическое исполнение УХЛ2 |
  |
📐 Чертежи подтверждают компактность конструкции: габаритные размеры 85×70×60 мм. Присоединительная резьба G1/4 по ISO 228. Межосевое расстояние крепежных отверстий — 50 мм. Все размеры соответствуют чертежу 71.00.00.00СБ.
🛒 Типовые заказы клиентов: 4 шт. для модернизации упаковочной линии ООО «ПромАгрегат» (Екатеринбург), партия 12 шт. для сборочного конвейера АО «ТехноСфера» (Новосибирск). При заказе от 4 единиц действует скидка 7% и сокращенные сроки отгрузки.
🚚 ГИДРОМАШ обеспечивает оперативную доставку Пневмораспределителя В71-23М-02 во все регионы: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар. Также осуществляем поставки в страны СНГ (Казахстан, Беларусь, Армения) через партнерские логистические компании. Стандартные сроки: 2-5 дней по РФ, 7-10 дней в СНГ.
❓ В: Какой класс вязкости масла требуется для Пневмораспределителя В71-23М-02?
О: Устройство требует масла вязкостью 10-35 мм²/с при +50°C по ГОСТ 12449-60. Концентрация масляного тумана: 1-2 капли на 1м³ воздуха.
❓ В: Можно ли использовать В71-23М-02 при отрицательных температурах?
О: Да, минимальная рабочая температура составляет -20°C. При этом рекомендуется использовать зимнее гидравлическое масло.
❓ В: Как часто требуется ТО для Пневмораспределителя В71-23М-02?
О: Обслуживание проводится каждые 5000 часов работы. Включает замену масляного фильтра и проверку герметичности соединений.
❓ В: Совместим ли В71-23М-02 с пневмосистемами Festo?
О: Да, благодаря стандартной резьбе G1/4 и аналогичным габаритам обеспечена полная взаимозаменяемость с продукцией Festo и Camozzi.
❓ В: Каков гарантийный срок на Пневмораспределитель В71-23М-02?
О: Гарантия от ГИДРОМАШ составляет 24 месяца при соблюдении условий эксплуатации по техническому паспорту.
❓ В: Есть ли у В71-23М-02 сертификаты соответствия?
О: Да, устройство имеет сертификаты ЕАЭС, паспорт качества и протоколы испытаний по ГОСТ 12.3.001-65.
✅ Пневмораспределитель В71-23М-02 от завода ГИДРОМАШ — это сочетание российской надежности и современных технологий. Наши инженеры обеспечивают техническую поддержку на всех этапах: от подбора оборудования до пуско-наладочных работ. Оформите заказ сегодня и получите бесплатную консультацию специалиста! Доставка по РФ и СНГ, гарантия 24 месяца, индивидуальные условия для оптовых клиентов.
