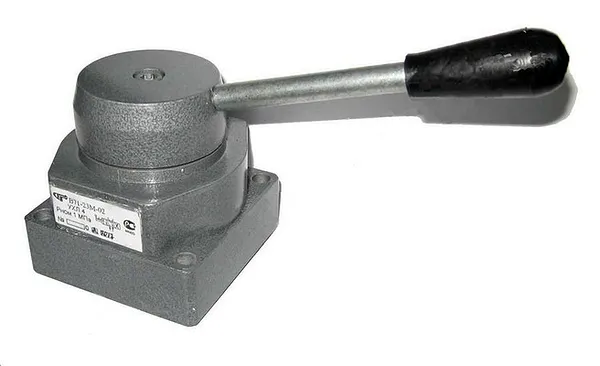

В71-23М-01 - Пневмораспределитель крановый В71-23М-01 УХЛ4

Пневмораспределитель крановый В71-23М-01 УХЛ4 – это надежный ручной клапан для распределения сжатого воздуха в пневматических системах. Устройство предназначено для прямого управления работой пневмоцилиндров, поворотных приводов и другого исполнительного оборудования. Его отличает простота, долгий ресурс и высокая герметичность в условиях промышленной эксплуатации.

Описание и назначение

Пневмораспределитель крановый В71-23М-01 УХЛ4 представляет собой золотниковый распределитель с ручным рычажным управлением. Основное назначение данного устройства – мануальное переключение потоков сжатого воздуха между магистралями в системах промышленной пневмоавтоматики. Купить крановый пневмораспределитель В71-23М-01 УХЛ4 – значит получить простое и надежное решение для управления приводными механизмами станков, прессов, подъемно-транспортного и технологического оборудования.

Данная модель относится к распределителям 4/3, что означает четыре линии подключения (питание, два выхода к потребителю, слив) и три позиции золотника. В средней позиции данного пневмораспределителя кранового В71-23М-01 УХЛ4 полости потребителя сообщаются с атмосферой, обеспечивая разгрузку и безопасность при остановах. Это ключевая особенность, отличающая его от моделей серии В72, где в нейтрали все линии перекрыты. Рабочее давление до 1,0 МПа (10 бар) и высокая пропускная способность делают его универсальным для многих задач.

Выбирая, где купить пневмораспределитель крановый В71-23М-01 УХЛ4, важно учитывать его совместимость с отечественными пневмосетями и типовыми исполнительными механизмами. Устройство рассчитано на длительный ресурс – не менее 4 миллионов циклов переключения, что подтверждает его высокую надежность и окупаемость. Монтаж кранового пневмораспределителя В71-23М-01 УХЛ4 может быть выполнен как на боковые, так и на нижние присоединительные порты, в зависимости от исполнения (01 – боковое, 02 – нижнее).

Вес, габариты, код ТН ВЭД, ГОСТ

Почему «воздушный светофор»?

Как светофор на перекрестке направляет потоки машин, так и крановый пневмораспределитель В71-23М-01 УХЛ4 четко распределяет потоки сжатого воздуха, предотвращая «пробки» в пневмосхеме и обеспечивая безопасное движение штоков цилиндров. Просто покрутил рычаг – и путь воздуху открыт в нужном направлении.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя кранового В71-23М-01 УХЛ4 основан на осевом перемещении золотника внутри прецизионного корпуса. При переводе рукоятки из нейтрального положения оператор воздействует на золотник, который, смещаясь, открывает определенные каналы для прохода воздуха. В зависимости от направления переключения, сжатый воздух от источника питания (линия Р) направляется либо в линию А, либо в линию В, приводя в действие исполнительный механизм. Воздух из противоположной полости механизма в это время сбрасывается через распределитель в атмосферу (линия Т).

В средней (нейтральной) позиции, специфичной для данной модели кранового пневмораспределителя, линии А и В потребителя соединены с атмосферным сливом (Т), а линия питания (Р) перекрыта. Это обеспечивает разгрузку пневмосистемы и предотвращает самопроизвольное движение привода при простое. Надежность работы пневмораспределителя кранового В71-23М-01 УХЛ4 обеспечивается точной притиркой золотника и корпуса, а также качественными уплотнениями, минимизирующими внутренние утечки даже после миллионов переключений.

Ошибка новичка: игнорирование подготовки воздуха

Самая частая ошибка – подключение кранового пневмораспределителя В71-23М-01 УХЛ4 к неочищенному воздуху, содержащему влагу и частицы. Это быстро приводит к заклиниванию золотника и износу уплотнений. Обязательно устанавливайте фильтр-влагоотделитель перед распределителем!

Температурный режим и срок службы

Пневмораспределитель крановый В71-23М-01 УХЛ4 рассчитан на работу в диапазоне температур окружающей среды от -10°C до +50°C. При эксплуатации в условиях отрицательных температур необходимо обеспечить отсутствие конденсата в воздушной магистрали, так как замерзание влаги внутри устройства может вывести его из строя. Качество и чистота рабочей среды (сжатого воздуха) – ключевой фактор, влияющий на ресурс. При соблюдении требований по чистоте воздуха (класс по ISO 8573-1) и регулярном техническом обслуживании, заявленный ресурс в 4 миллиона циклов является гарантированным показателем.

Срок службы пневмораспределителя кранового В71-23М-01 УХЛ4 на практике может значительно превышать паспортный ресурс. Наиболее подвержены износу подвижные уплотнения золотника. Своевременная замена ремкомплекта позволяет продлить жизнь устройства практически неограниченно, что делает его экономически выгодным решением. Если вы ищете, где купить пневмораспределитель крановый В71-23М-01 УХЛ4 с гарантией долгой службы, обратите внимание на качество подготовки воздуха в вашей системе.

Область применения

Крановый пневмораспределитель В71-23М-01 УХЛ4 находит широкое применение в различных отраслях промышленности благодаря своей надежности и простоте. В машиностроении и автомобильной промышленности он используется для управления зажимными, подающими и позиционирующими механизмами станков и сборочных линий. В металлообработке и деревообработке с его помощью управляют прессами, клепальными машинами и устройствами удаления стружки. В оборудовании для текстильной и химической промышленности распределитель обеспечивает работу пневмоприводов заслонок, дозаторов и клапанов.

В строительстве и ЖКХ пневмораспределитель крановый В71-23М-01 УХЛ4 может использоваться в системах управления шлагбаумами, вентиляционными заслонками или испытательным оборудованием. В горнодобывающей и нефтегазовой отрасли, в условиях, где недопустимо искрообразование, ручное пневматическое управление является безопасной альтернативой электрическому. Таким образом, купить крановый пневмораспределитель В71-23М-01 УХЛ4 – это решение для множества задач прямого, неавтоматизированного управления пневмоавтоматикой.

Современные технологии

Хотя пневмораспределитель крановый В71-23М-01 УХЛ4 – устройство ручного управления, он легко интегрируется в современные системы Industry 4.0. Установка датчиков положения рычага (энкодеров) позволяет отслеживать состояние системы и регистрировать действия оператора в ПЛК. Это важно для сбора данных, анализа циклов работы и предиктивного обслуживания. В связке с коботами (коллаборативными роботами) такой распределитель может выступать как дублер для ручного вмешательства или аварийного останова, отвечая принципам гибкого и безопасного производства.

Обслуживание и ремонт

Обслуживание пневмораспределителя кранового В71-23М-01 УХЛ4 сводится к периодическому контролю герметичности и легкости хода рычага. Рекомендуется проводить визуальный осмотр и проверку на отсутствие внешних утечек раз в квартал при интенсивной эксплуатации. Для продления срока службы критически важно поддерживать качество подаваемого сжатого воздуха — использовать фильтры, влаго- и маслоотделители. Быстрее всего изнашиваются уплотнительные кольца и манжеты золотника, работающие в условиях трения.

При появлении заеданий, повышенного усилия переключения или увеличения утечек требуется разборка, промывка и замена изношенных элементов. Ремонт, как правило, не требует специального инструмента и может быть выполнен силами обслуживающего персонала после ознакомления с инструкцией. Регулярная замена ремкомплекта — наиболее экономичный способ поддерживать устройство в рабочем состоянии долгие годы.

Ремкомплект или ЗИП

Ремонтный комплект (ЗИП) для пневмораспределителя кранового В71-23М-01 УХЛ4 включает набор быстроизнашиваемых деталей, необходимых для восстановления его работоспособности. Как правило, в состав входят: уплотнительные кольца (РТИ) золотника и штока, манжеты, возвратные пружины, а также комплект крепежных элементов (винты, шайбы). Использование оригинального ремкомплекта, разработанного для данной модели, гарантирует идеальное соответствие геометрии и материалов, обеспечивая прежний уровень герметичности и ресурса после ремонта. Заказать оригинальный ЗИП для кранового пневмораспределителя В71-23М-01 УХЛ4 можно одновременно с покупкой самого устройства.

Аналоги устройства

К аналогам пневмораспределителя кранового В71-23М-01 УХЛ4 можно отнести другие ручные распределители со схожими параметрами: 1) Распределитель золотниковый ручной 4/3, Ду10, давление 10 бар, боковое присоединение. 2) Пневмокраник ручного управления с тремя позициями и атмосферным сливом в нейтрали. 3) Распределитель с рычажным управлением, пропускной способностью 1,6 м³/ч. 4) Ручной пневматический клапан переключения потоков с четырьмя линиями. 5) Модель с аналогичными присоединительными размерами G3/8" и ресурсом от 3 млн циклов. При выборе аналога пневмораспределителя кранового В71-23М-01 УХЛ4 обращайте внимание на схему работы в нейтральном положении и тип уплотнений.

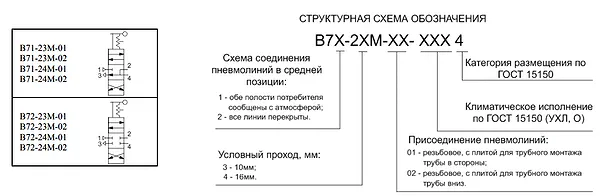

Условное обозначение

Экономические выгоды

Решение купить пневмораспределитель крановый В71-23М-01 УХЛ4 приносит прямые экономические выгоды. Высокий ресурс (4+ млн циклов) минимизирует затраты на частую замену и простои оборудования. Простая конструкция снижает стоимость владения за счет легкого обслуживания и ремонта. Надежная герметичность предотвращает потери сжатого воздуха, экономя энергию компрессора. В итоге, применение данного надежного распределителя повышает общую окупаемость (ROI) пневмосистемы за счет снижения эксплуатационных расходов.

Изображения

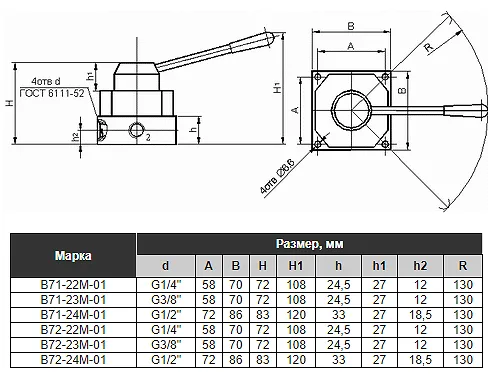

Габаритные и присоединительные размеры

Габаритные размеры пневмораспределителя кранового В71-23М-01 УХЛ4 составляют 70 мм в длину, 71 мм в ширину и 107 мм в высоту (с учетом рычага управления). Такие компактные размеры позволяют легко разместить устройство в ограниченном пространстве промышленного щита управления или непосредственно на оборудовании. Тип присоединения – резьбовой, боковое расположение портов. Входные и выходные отверстия имеют цилиндрическую трубную резьбу G3/8" согласно ГОСТ 6111-52.

Монтаж кранового пневмораспределителя В71-23М-01 УХЛ4 обычно осуществляется с помощью кронштейна или монтажной панели через отверстия в корпусе. Расположение портов сбоку упрощает прокладку пневмолиний и обеспечивает удобный доступ для подключения и обслуживания. При монтаже важно обеспечить отсутствие механических напряжений на корпусе, которые могут передаваться от трубопроводов, чтобы не нарушить соосность золотника и не ухудшить герметичность.

Примеры заказа

Модель В71-23М-01 — крановый пневмораспределитель с боковым присоединением G3/8", схема 4/3 со сбросом в атмосферу в нейтрали.

Модель В71-23М-01 УХЛ4 — то же исполнение для климатических условий УХЛ4.

Адаптация к российским условиям

Крановый пневмораспределитель В71-23М-01 УХЛ4 изначально спроектирован с учетом российской промышленной специфики. Климатическое исполнение УХЛ4 подразумевает устойчивую работу в широком диапазоне температур, характерных для большинства регионов России и стран СНГ. Устройство совместимо с отечественными системами подготовки воздуха и материалами уплотнений, рассчитанными на работу с российскими смазками. Его конструктивная надежность позволяет эксплуатировать его на объектах ЖКХ и в промышленности РФ и СНГ, где возможны перебои с качеством электропитания, ведь для его работы не требуется электричество.

Работа в экстремальных условиях

Пневмораспределитель крановый В71-23М-01 УХЛ4 рассчитан на работу в стандартных промышленных условиях. Для эксплуатации в более экстремальных средах, например, при постоянных температурах ниже -10°C или выше +50°C, могут потребоваться специальные исполнения с соответствующими материалами уплотнений (морозостойкими или термостойкими). В таких случаях перед тем как купить пневмораспределитель крановый В71-23М-01 УХЛ4, необходима консультация с техническим специалистом. В полевых условиях простейшая диагностика сводится к проверке усилия переключения и наличия утечек на слух, а ремонт возможен при наличии ремкомплекта и базового набора инструментов.

Возможность работы на Марсе или Луне

Если бы на Марсе понадобилось вручную управлять клапаном марсохода, пневмораспределитель крановый В71-23М-01 УХЛ4 мог бы стать кандидатом. Правда, пришлось бы заменить уплотнения на материалы, устойчивые к марсианской пыли и вакууму, а сжатый воздух заменить другим инертным газом. Но сама «железная» логика рычага и золотника, не боящегося космической радиации из-за отсутствия электроники, и запас прочности в миллионы циклов говорят в его пользу. Надежность, проверенная в земных цехах, — первый шаг к внеземным экспедициям.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая, где купить качественный и надежный пневмораспределитель крановый В71-23М-01 УХЛ4, обратите внимание на предложение от Гидромаш. Мы предлагаем оригинальное оборудование с полной гарантией 12 месяцев. Наши клиенты имеют возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Мы организуем оперативную доставку по всей России и в страны СНГ. Позвоните нам, чтобы уточнить актуальную цену и наличие, а также заказать пневмораспределитель крановый В71-23М-01 УХЛ4 для вашего производства. Надежность и выгода – с Гидромаш.
