Пневмораспределители 5Р

Пневмораспределители серии 5Р представляют собой клапанные устройства, предназначенные для управления направлением потока рабочей среды (сжатого воздуха) в пневматических системах промышленного оборудования. Их основная задача — коммутация линий нагнетания, управления и сброса давления, что позволяет дистанционно управлять исполнительными механизмами: пневмоцилиндрами, пневмомоторами, захватами и другими устройствами автоматики. Пневмораспределители 5Р являются основным элементом в контурах управления благодаря своей надежности, компактности и широкому спектру исполнений под различные условия подключения и типы управления.

Назначение и область применения пневмораспределителей 5Р

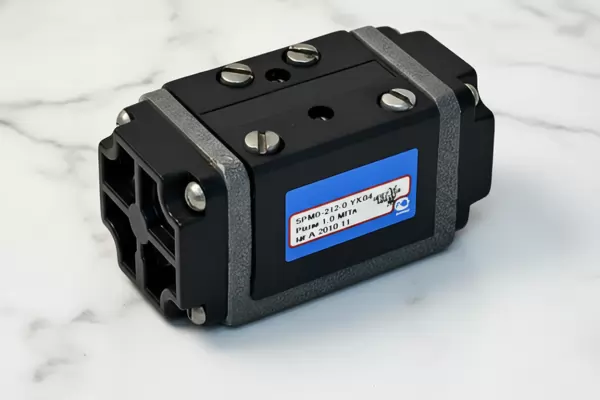

Серия 5Р применяется в машиностроительной, автомобильной, пищевой, деревообрабатывающей, упаковочной и многих других отраслях промышленности. Пневмораспределители 5Р устанавливаются на станках с ЧПУ, автоматических линиях сборки, подъемно-транспортном оборудовании, прессах, роботизированных комплексах. Они отвечают за точное позиционирование, зажим, поворот, перемещение деталей и инструментов. Например, распределители двухпозиционные 5РМ-6-212(214)-0 часто используются в схемах управления цилиндрами двустороннего действия, обеспечивая их выдвижение и втягивание. Пневмораспределители 5Р-4(6;10;16)-...-3 с ручным управлением востребованы в качестве аварийных или настроечных устройств, позволяющих оператору вручную переключать положение золотника.

Приходит инженер на завод, а там все пневмораспределители 5Р молчат. Спрашивает у механика: «Почему тихо?». Тот отвечает: «Да они все перешли на воздушный режим ожидания».

Принцип работы и конструктивные особенности

Основу конструкции большинства пневмораспределителей 5Р составляет золотниковый или тарельчатый запорно-регулирующий элемент, перемещающийся внутри корпуса. Изменение его положения под действием управляющего сигнала (пневматического, электромагнитного, механического или ручного) перераспределяет каналы, соединяя входную магистраль (линия давления P) с одной из рабочих полостей (A или B), а другую полость — с линией сброса (R или S). Количество позиций золотника определяет функционал: двухпозиционные модели (например, распределители двухпозиционные 5Р-16-212(214)-0) имеют два фиксированных состояния («включено/выключено»), а распределители трехпозиционные 5Р-16-311(312)-0 — три, где центральная позиция часто является нейтральной, с блокировкой всех каналов или центральным сбросом.

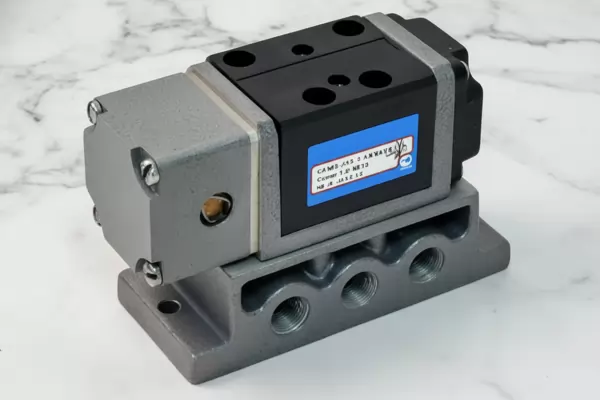

Тип присоединения является критически важным параметром для монтажа. Распределители могут поставляться с резьбовым подключением (М5, G1/8, G1/4 и т.д.) или устанавливаться на унифицированные монтажные плиты, что значительно ускоряет замену и обслуживание. Например, распределители 5РМ-6-211(212;213;214;311;312)-0 с монтажной плитой 5Р...-1; 5Р...-2; 5Р...-4 представляют собой готовый к быстрой интеграции узел.

Температурный режим и срок службы

Стандартные пневмораспределители 5Р от Гидромаш рассчитаны на работу в диапазоне температур окружающей среды и рабочей среды от -5°C до +50°C. Для особых условий существуют исполнения с расширенным диапазоном. Срок службы изделий напрямую зависит от качества поступающего воздуха (отсутствия влаги и абразивных частиц), соблюдения номинального рабочего давления (обычно до 1.0 МПа, или 10 бар) и цикличности работы. При соблюдении условий эксплуатации и использовании фильтров ресурс может составлять несколько миллионов циклов срабатывания, что обеспечивает многолетнюю бесперебойную работу оборудования.

Ключевые модели и типоразмеры в ассортименте

Маркировка моделей пневмораспределителей 5Р строго информативна. Цифра после «5Р» указывает на номинальный проход (условный диаметр): 4, 6, 10 или 16 мм, что определяет производительность и пропускную способность устройства. Далее в обозначении следуют цифры, определяющие количество позиций золотника, тип управления и вариант присоединения.

Популярные серии в нашем каталоге:

• Пневмораспределители 5Р-6(10;16)-211(212...332): Базовая серия с различными типами управления (211 — пневматическое, 212 — с электромагнитным катушечным приводом и т.д.).
• Распределители с ручным управлением 5Р-4(6;10;16)-2...-3 и 5Р-4(6;10;16)-36...-3: Для систем, где требуется прямое воздействие оператора.

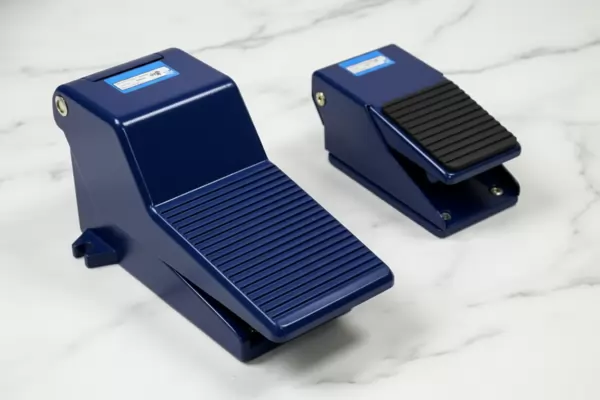

• Пневмопедаль 3Р-6-273-3 и 5Р-6-273-3: Устройства ножного управления, часто используемые в станочном оборудовании для безопасного пуска.
• Модификации с монтажными плитами (5РМ-6-...-0 с плитой...): Обеспечивают быстросъемное подключение и удобство обслуживания целых блоков распределителей.
• Пневмораспределители 5Р1 и 5Р4: Отдельные серии, отличающиеся конструктивными особенностями и сферой применения.

Надежный поставщик для промышленности России и СНГ

Компания является официальным поставщиком продукции Гидромаш на территории РФ. Весь представленный ассортимент пневмораспределителей 5Р соответствует технической документации и проходит входной контроль. Наличие собственного склада в Екатеринбурге позволяет оперативно комплектовать заказы и отгружать оборудование как крупным производственным предприятиям, так и небольшим сервисным компаниям.

Мы осуществляем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Челябинск, Самару, Уфу, Краснодар, а также в страны СНГ: Казахстан, Беларусь, Узбекистан, Армению и Киргизию. Гибкая логистика и различные варианты транспортировки гарантируют, что необходимые вам пневмораспределители 5Р будут доставлены в кратчайшие сроки.

Для получения консультации по подбору модели, уточнения характеристик или оформления заказа, пожалуйста, свяжитесь с нашими специалистами через раздел Контакты или воспользуйтесь формой заказа.
