| Давление, Мпа | 0,3 |
| Вес, кг | 2,1 |
В серии — модели с электропневматическим управлением (ЭПУ): 5Р-6, 5Р-10, 5Р-16 и 5РМ6, и электроразъём 3051100. Модели с пневматическим управлением — в серии Пневмораспределители 5Р-6, 5Р-10, 5Р-16 с пневматическим управлением.

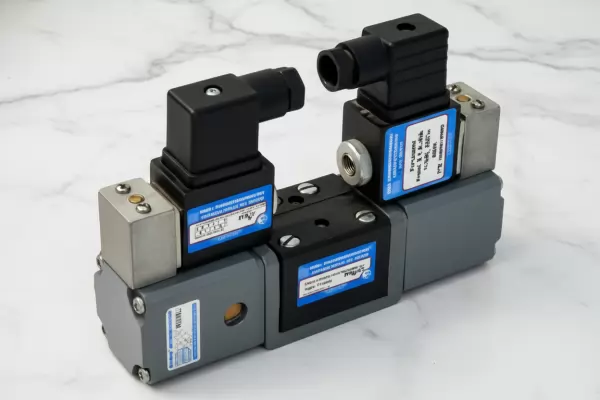

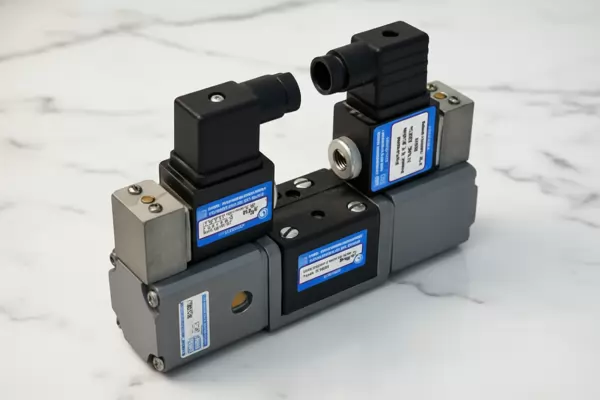

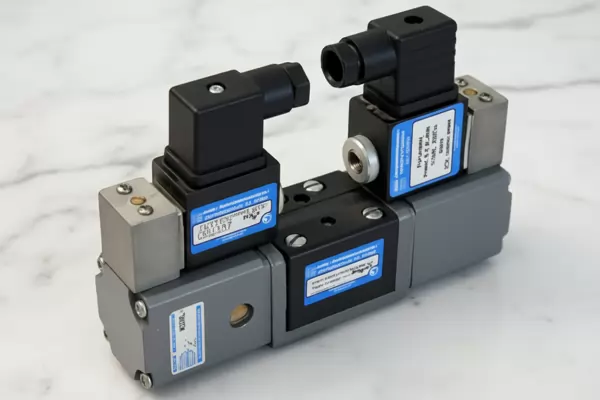

Пневмораспределители серии 5Р-6(10;16)-211(212...332) производства Гидромаш предназначены для управления подачей сжатого воздуха в пневмоприводах промышленного оборудования. Данные устройства являются ключевыми элементами пневмосистем и обеспечивают высокую надежность, стабильную работу и минимальное время срабатывания. Модели 5Р-6, 5Р-10, 5Р-16, а также исполнения 211, 212, 231, 232, 331 отличаются по условному проходу, способу управления, диапазону давлений и типу присоединения.
Серия 5Р-6(10;16)-211(212...332) используется в станках, прессах, конвейерах, автоматизированных линиях и робототехнических системах. Они обеспечивают точное переключение позиций при минимальных потерях давления и утечках рабочей среды. Устройства соответствуют требованиям ГОСТ и ТУ, подходят для эксплуатации в условиях промышленных предприятий России.
| Параметры | Характеристики моделей | |||||
| 5Р-6 | 5Р-10 | 5Р-16 | 5Р-25 | 5Р-10 с цил. золот. | 5Р-16 с цил. золот. | |
| Условный проход, мм | 6 | 10 | 20 | 25 | 10 | 16 |
| Номинальное давление, МПа | 1,0 | 0,63 | ||||
| Минимальное давление (рабочее) | 0,25–0,3 МПа | 0,3–0,4 МПа | ||||
| Тип рабочей среды | Очищенный сжатый воздух, масляный туман | |||||
| Диапазон температур, °С | от -20 до +50 | |||||
| Электропитание, В (постоянное) | 12, 24 | 12, 24, 48, 110 | ||||
| Электропитание, В (переменное, 50 Гц) | 24 | 24, 36, 110, 220, 380 | ||||
| Электропитание, В (переменное, 60 Гц) | - | 110, 220 | ||||
| Мощность электромагнита, не более | 4 Вт | 8 Вт / 10–13 В·А | ||||
| Пропускная способность Kv, м³/ч, не менее | 0,56 | 1,65 / 0,85 | 5,6 / 5,0 | 8,0 / 5,6 | 1,9 | 2,8 |
| Время срабатывания, с, не более | 0,05 | 0,08 | 0,1 | - | ||
| Число срабатываний, мин⁻¹ | 6 | 4,2 | 3,3 | 4,2 | ||
| Утечка воздуха, см³/мин, не более | 50 | 80 | 160 | 500 | ||
Пневмораспределители серии 5Р-6(10;16)-211(212...332) работают по принципу электромагнитного управления золотником. При подаче напряжения на катушку электромагнита происходит перемещение золотника (цилиндрического или плоского), переключая поток сжатого воздуха между линиями. В зависимости от пневмосхемы (211, 212, 231, 232, 331 и др.) обеспечивается двухпозиционное или трехпозиционное управление. Версии с пружинным возвратом (обозначение «3») автоматически возвращаются в исходное положение при снятии сигнала.
Распределители с цилиндрическим золотником обеспечивают более высокую герметичность и подходят для систем, где важна низкая утечка. Блочный монтаж позволяет объединять несколько пневмораспределителей на единой плите, что экономит место и упрощает подключение.
Пневмораспределители 5Р-6(10;16)-211(212...332) рассчитаны на эксплуатацию при температуре от –20°C до +50°C. Корпус выполнен из прочных сплавов, устойчив к вибрациям и коррозии. Средний срок службы — до 10 лет при соблюдении норм эксплуатации. Обслуживание минимальное: рекомендуется периодически проверять герметичность и состояние фильтров предварительной очистки воздуха.
Данные устройства находят применение в различных отраслях: машиностроении, металлообработке, упаковочном оборудовании, пищевой промышленности, автоматизации логистических процессов. Модели 5Р-6-211, 5Р-10-232, 5Р-16-331 и другие используются в пневмоклапанах, приводах зажимов, цилиндрах, дросселях и системах автоматического пуска-останова. Благодаря унифицированным присоединительным размерам и стандартной архитектуре, пневмораспределители 5Р-6(10;16)-211(212...332) легко интегрируются в существующие пневмосистемы.
Расшифровка приведена по структуре обозначения серии. Нужного исполнения нет в наличии — подберём аналог по этим же параметрам.
| 5Р | – | 6 | – | 2 | 3 | 3 | УХЛ4 |
5Р — серия пневмораспределителя | |||||||
Присоединения резьбовые: для моделей 5Р-6(10) — G1/4", G3/8", G1/8", G1/4". Допускается установка на плиты ПБМ для блочного монтажа. Диапазон габаритов: 80–180 мм в длину, 40–70 мм в ширину. Вес — от 0,8 до 2,1 кг в зависимости от модели.
| Модель | Габариты (Д×Ш×В, мм) | Вес, кг | Код ТН ВЭД |
|---|---|---|---|
| 5Р-6 | 85×45×60 | 0,8 | 8481.80.60.00 |
| 5Р-10 | 110×55×65 | 1,1 | 8481.80.60.00 |
| 5Р-16 | 140×65×70 | 1,5 | 8481.80.60.00 |
| 5Р-25 | 180×70×75 | 2,1 | 8481.80.60.00 |
| Компонент | Назначение | Частота замены |
|---|---|---|
| Электромагнитная катушка | Управление перемещением золотника | Редко |
| Уплотнительные кольца | Герметизация камер | Раз в 2–3 года |
| Золотник (цилиндрический/плоский) | Переключение потоков | При износе |
| Пружина возврата | Возврат в исходное положение | Раз в 5 лет |
Часто выходят из строя уплотнения при наличии влаги в воздухе. Рекомендуется использовать осушители и фильтры. Замена компонентов возможна без демонтажа с плиты ПБМ.
5Р-10-231-3 УХЛ4, 5Р-16-332, 5Р-6-211, ПБМ-2. Каталожные номера доступны на сайте https://sd-tehno.ru/. Возможна поставка комплектов с разными пневмосхемами.
Как выбрать нужную модификацию пневмораспределителя 5Р-6(10;16)-211(212...332)?
Выбор зависит от требуемого условного прохода, давления, способа управления (двух- или трёхпозиционный), типа возврата (с пружиной или без) и наличия блочного монтажа.
Сроки поставки пневмораспределителей серии 5Р-6(10;16)-211(212...332)?
Складская программа — отгрузка. Под заказ — до 14 дней.
Совместимы ли пневмораспределители 5Р-6(10;16)-211(212...332) с импортным оборудованием?
Да, благодаря стандартным присоединительным размерам и электропараметрам, устройства легко заменяют аналоги Festo, SMC, Parker.
Какие условия эксплуатации у пневмораспределителей?
Температура от –20 до +50°C, влажность до 80%. Воздух должен быть очищен от влаги и масла. Необходимо избегать загрязнений.
— Инженер спрашивает у коллеги:
— Ты проверил пневмораспределитель 5Р-6(10;16)-211(212...332)?
— Проверил. Он работает... но не хочет.
— А кто сказал, что он должен хотеть?
Пневмораспределители серии 5Р-6(10;16)-211(212...332) производятся на заводе Гидромаш в России. Мы обеспечиваем поставку напрямую со склада. Доставка осуществляется транспортными компаниями по всей территории РФ: Контакты.
Для заказа воспользуйтесь формой обратной связи.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Пневмораспределители 5Р-6, 5Р-10, 5Р-16 с электропневматическим управлением»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
