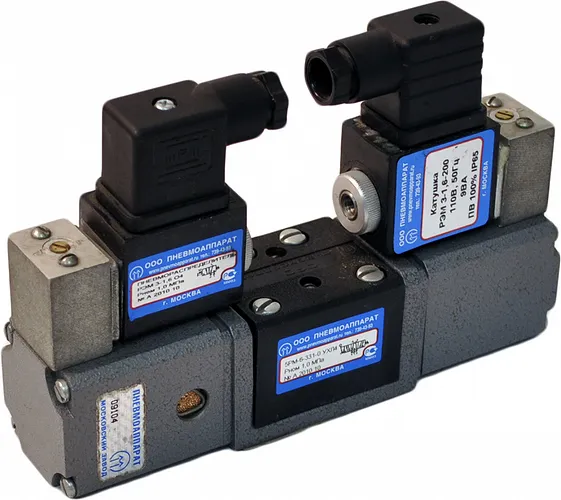

5РМ6-331-1 - Пневмораспределитель 5/3 с односторонним ЭПУ УХЛ4 (Ду=6мм, К1/4,трубный монтаж)

Пневмораспределитель 5РМ6-331-1 – это трёхпозиционный золотниковый распределитель с пятью линиями и односторонним электропневматическим управлением, предназначенный для точного и надёжного управления потоками сжатого воздуха на технологическом оборудовании. Изделие отличается высокой производительностью, стойкостью к вибрациям и возможностью монтажа в любом пространственном положении.

Описание и назначение

Пневмораспределитель 5РМ6-331-1 представляет собой ключевой элемент управления пневмосистемами в промышленной автоматике. Его основная задача – коммутация потоков сжатого воздуха между источником питания, исполнительными механизмами (пневмоцилиндрами, пневмомоторами) и атмосферой.

Эта конкретная модель относится к серии 5РМ-6 с условным проходом 6 мм и имеет схему управления 5/3. Это означает пять рабочих линий (питание Р, два потребителя А и В, и два выхлопа соответственно) и три позиции золотника. Отличительной особенностью пневмораспределителя 5РМ6-331-1 является электропневматическое управление с одной стороны и пневматический возврат в исходную (центральную) позицию при снятии управляющего сигнала.

По сравнению с чисто пневматическими или механическими аналогами, пневмораспределитель 5РМ6-331-1 с ЭПУ обеспечивает интеграцию в системы с электронным управлением (ПЛК, контроллеры), что является современным стандартом для автоматизированных производственных линий. Его стыковая поверхность соответствует международному стандарту ISO 5599/1 (размер 1), что обеспечивает удобство монтажа и совместимость с широким спектром пневмокомпонентов.

Вес, габариты, код ТН ВЭД, ГОСТ

Сердце автоматической пневмосистемы

Пневмораспределитель 5РМ6-331-1 можно сравнить с «релейным узлом» в нервной системе роботизированной руки. Пока не поступит управляющий электрический импульс (сигнал с ПЛК), он стоит в нейтрали, удерживая пневмоцилиндры в покое. Получив команду – молниеносно перебрасывает потоки воздуха, заставляя оборудование совершить точное движение. Надёжность этого «пневмомозга» определяет чёткость и безотказность всего технологического цикла.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя 5РМ6-331-1 основан на линейном перемещении цилиндрического золотника внутри корпуса. В исходном (центральном) положении под действием возвратной пневматической пружины все каналы (А и В) соединены с линиями выхлопа, а подача от линии питания Р перекрыта. Это нейтральное положение часто используется для остановки исполнительного механизма и его удержания.

При подаче электрического сигнала на катушку электропневматического преобразователя (пилотный клапан) создаётся управляющее давление. Это давление воздействует на торец золотника, преодолевая усилие возвратной пружины, и смещает его в одну из рабочих позиций. В этом положении линия питания Р соединяется с рабочим портом А (или В), а противоположный порт соединяется с выхлопом, обеспечивая движение пневмоцилиндра, например, «вперёд».

После снятия управляющего электрического сигнала давление в управляющей полости сбрасывается в атмосферу через выхлоп пилотного клапана. Возвратная пневмопружина возвращает золотник в исходное центральное положение, снова запирая питание и соединяя рабочие полости с выхлопом для безопасной остановки привода. Быстродействие пневмораспределителя 5РМ6-331-1, составляющее доли секунды, обеспечивает высокую динамику работы системы.

Ошибка новичка: игнорирование подготовки воздуха

Самая распространённая ошибка при вводе в эксплуатацию пневмораспределителей, включая модель 5РМ6-331-1 – подключение их к неочищенной и неосушенной магистрали сжатого воздуха. Конденсат, пыль и частицы ржавчины действуют как абразив для тонко притёртых поверхностей золотника и седел, что в разы ускоряет износ, приводит к заеданию и утечкам. Установка качественного фильтра-влагоотделителя перед распределителем – не опция, а обязательное условие для долгой и стабильной работы любой пневмосистемы.

Температурный режим и срок службы

Для климатического исполнения УХЛ4, которое имеет пневмораспределитель 5РМ6-331-1, допустимый диапазон температур окружающей среды составляет от +1°C до +40°C. Рабочая среда (сжатый воздух) должна иметь температуру в этих же пределах. Работа при отрицательных температурах без специального исполнения не рекомендуется, так как влага в линии может замерзнуть, заблокировав подвижные части.

Срок службы пневмораспределителя 5РМ6-331-1 напрямую зависит от качества подаваемого воздуха, соблюдения диапазонов давления и температуры, а также от интенсивности работы (частоты срабатываний). При эксплуатации на очищенном и осушенном воздухе с нормальным содержанием смазки и соблюдении всех технических условий ресурс устройства может превышать 10-15 миллионов циклов. Наиболее чувствительным к износу является уплотнительный узел золотника.

Область применения

Пневмораспределитель 5РМ6-331-1 находит широкое применение в различных отраслях промышленности благодаря своей надёжности и совместимости с системами автоматизации. В машиностроении и автомобильной промышленности его используют для управления зажимными, подающими и позиционирующими устройствами на сборочных линиях и станках. В деревообработке и металлообработке он отвечает за работу пневмоприводов захватов, толкателей на станках с ЧПУ.

В химической и текстильной промышленности он управляет клапанами, заслонками и механизмами транспортировки. В горнодобывающей промышленности и строительстве – участвует в управлении вспомогательными механизмами оборудования, где требуется взрывобезопасность (электрический сигнал маломощный, а исполнительная часть – пневматическая). В системах ЖКХ такие распределители могут применяться для автоматизации задвижек и регуляторов в котельных или на очистных сооружениях.

Современные технологии

Пневмораспределитель 5РМ6-331-1 с ЭПУ идеально вписывается в концепцию Industry 4.0. Его можно интегрировать в сеть через блоки удалённого ввода/вывода (I/O-модули), подключённые к ПЛК или промышленному компьютеру, что позволяет осуществлять централизованный мониторинг и управление сотнями пневмоприводов. В комплексе с предиктивными системами анализ данных о времени срабатывания и токе потребления катушки может сигнализировать о начинающемся износе или загрязнении, предупреждая внезапный отказ. Такое оборудование совместимо с работой в составе коллаборативных робототехнических ячеек, отвечая за плавные и безопасные движения манипуляторов.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя 5РМ6-331-1 необходимо регулярно проверять состояние фильтра-регулятора на входе, контролировать уровень давления и следить за отсутствием утечек. Основной признак необходимости обслуживания – увеличение времени срабатывания, заедание, самопроизвольное переключение или утечка воздуха через выхлопные патрубки в нейтральном положении.

Быстрее всего изнашиваются уплотнительные кольца и манжеты золотника, а также возвратная пружина. При правильной подготовке воздуха износ корпуса и самого золотника минимален. Обслуживание заключается в демонтаже изделия, разборке, промывке всех деталей в чистом растворителе, замене уплотнительных комплектов (ремкомплекта) и последующей сборке с осторожной затяжкой крепёжных винтов.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя 5РМ6-331-1, как правило, включает быстровынимаемые и быстроизнашиваемые детали: полный набор уплотнительных колец (РТИ) для золотника и крышек, манжеты, возвратную пружину, а также комплект крепёжных винтов и уплотнительных шайб. Для замены рекомендуется использовать только оригинальные ЗИП-комплекты от производителя Гидромаш, что гарантирует точное соответствие геометрии и материалов, а значит, и восстановление заводских характеристик по герметичности и быстродействию.

Аналоги устройства

К аналогам пневмораспределителя 5РМ6-331-1 по функционалу и характеристикам можно отнести следующие типы устройств: 1) Пневмораспределитель с ручным управлением и аналогичным условным проходом (менее автоматизирован). 2) Распределитель 4/2 (четырёхлинейный, двухпозиционный) с ЭПУ (проще по схеме, нет нейтрального положения). 3) Пневмораспределитель 5/2 с двухсторонним ЭПУ и пружинным возвратом. 4) Распределитель с соленоидным прямым управлением (без пилотной ступени) на низкое давление. 5) Пневмоклапан модульной конструкции с установкой на общую шину (магистраль). Выбор среди аналогов зависит от требуемой пропускной способности, схемы управления, наличия центральной позиции и способа монтажа.

Условное обозначение

Экономические выгоды

Применение надежного пневмораспределителя 5РМ6-331-1 в автоматизированных системах напрямую влияет на экономические показатели производства. Снижаются простои оборудования из-за отказов пневмоавтоматики, минимизируются затраты на экстренный ремонт. Высокое быстродействие позволяет сократить время технологического цикла, увеличивая общую производительность линии. Долгий срок службы и ремонтопригодность устройства снижают стоимость жизненного цикла (TCO). В итоге, правильный выбор такого компонента, как пневмораспределитель 5РМ6-331-1, способствует улучшению окупаемости (ROI) всего технологического комплекса.

Изображения

Габаритные и присоединительные размеры

Габариты пневмораспределителя 5РМ6-331-1 в исполнении с монтажной плитой (исполнение «1») составляют примерно 150 мм в длину, 100 мм в ширину и 80-100 мм в высоту. Основное присоединение – стыковое, через стандартную монтажную поверхность по ISO 5599/1 (размер 1). К данной поверхности через уплотнительную прокладку крепится распределитель, а сама плита уже имеет резьбовые отверстия для подсоединения трубопроводов с резьбой К1/4 (коническая 1/4 дюйма) по рабочим линиям Р, А, В и выхлопам.

Такое модульное исполнение облегчает монтаж и демонтаж распределителя для обслуживания, не требуя разборки трубных соединений. Компактные размеры позволяют устанавливать пневмораспределитель 5РМ6-331-1 в ограниченных пространствах распределительных шкафов или непосредственно на станине оборудования.

Примеры заказа

Пневмораспределитель 5РМ6-331-1 УХЛ4 – трёхпозиционный распределитель с ЭПУ, пневмовозвратом, с плитой, напряжение 24 В DC.

Пневмораспределитель 5РМ6-331-1 УХЛ4 – то же исполнение, но с напряжением катушки 220 В AC.

Адаптация к российским условиям

Пневмораспределитель 5РМ6-331-1 в исполнении УХЛ4, поставляемый под брендом Гидромаш, адаптирован для работы в условиях РФ и стран СНГ. Это подразумевает стабильную работу при возможных перепадах напряжения в сети (катушка рассчитана на широкий диапазон), совместимость с условиями отапливаемых, но не всегда идеально сухих производственных помещений. Устройство готово к эксплуатации на объектах ЖКХ, в цехах машиностроительных заводов и других промышленных предприятиях с типичными для региона условиями. Использование качественных материалов в конструкции обеспечивает долговечность даже при нестабильном качестве входного сжатого воздуха, характерного для некоторых отечественных сетей.

Работа в экстремальных условиях

Для работы при температурах ниже +1°C, например, до -40°C, требуется специальное климатическое исполнение (например, ХЛ). В таких условиях критически важно использовать рабочую среду с точкой росы ниже минимальной рабочей температуры и применять морозостойкие материалы для уплотнений. В полевых условиях возможен текущий ремонт пневмораспределителя 5РМ6-331-1 с заменой ремкомплекта при наличии базового набора инструментов и чистого помещения (палатки). Диагностика сводится к проверке наличия управляющего давления, электрического сигнала на катушке и визуальному контролю за утечками.

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель 5РМ6-331-1 мог бы работать на Марсе или Луне при соблюдении ряда условий. Во-первых, потребуется герметичный корпус, поддерживающий внутри рабочее давление, так как внешнее атмосферное давление ничтожно мало. Во-вторых, вместо воздуха нужен был бы другой газ (например, инертный), не замерзающий при экстремально низких ночных температурах (до -120°C на Марсе). Электромагнитная часть, получающая питание от бортовой сети, справилась бы с работой. Ирония в том, что требования к надёжности и герметичности для космической техники лишь подчёркивают запас прочности, заложенный в качественные промышленные компоненты, такие как этот пневмораспределитель.

Часто задаваемые вопросы

Какое напряжение питания требуется для пневмораспределителя 5РМ6-331-1?
Распределитель может комплектоваться катушками на различные напряжения: постоянного тока (24 В DC) или переменного тока (110 В или 220 В AC). Необходимое напряжение указывается при заказе.

В чём разница между исполнениями «0» и «1» в обозначении (например, 5РМ6-331-0 и 5РМ6-331-1)?
Цифра в конце основного индекса обозначает способ присоединения: «0» – стыковое присоединение без монтажной плиты (распределитель монтируется напрямую), «1» – стыковое присоединение с монтажной плитой, что удобнее для обслуживания.

Как обеспечить долгий срок службы распределителя?
Ключевое условие – подача очищенного, осушенного и при необходимости смазываемого сжатого воздуха. Обязательна установка фильтра-регулятора-влагоотделителя (ФРЛ) на входе в распределитель и соблюдение регламента его обслуживания.

Как осуществляется доставка в мой город (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону)?
Мы осуществляем доставку по всей России транспортными компаниями (Деловые Линии, ПЭК, СДЭК и др.) и курьерскими службами. Доступна возможность отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Также работаем со странами СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан, организуя поставки через логистических партнёров.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель 5РМ6-331-1, вы получаете оригинальное промышленное оборудование с гарантией производителя 12 месяцев. Мы предлагаем выгодную цену и возможность купить оборудование с быстрой отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы заказать, свяжитесь с нашими менеджерами. Мы обеспечиваем оперативную доставку по России и в страны СНГ, помогая минимизировать простои вашего производства. Доверяйте надёжности бренда Гидромаш.
