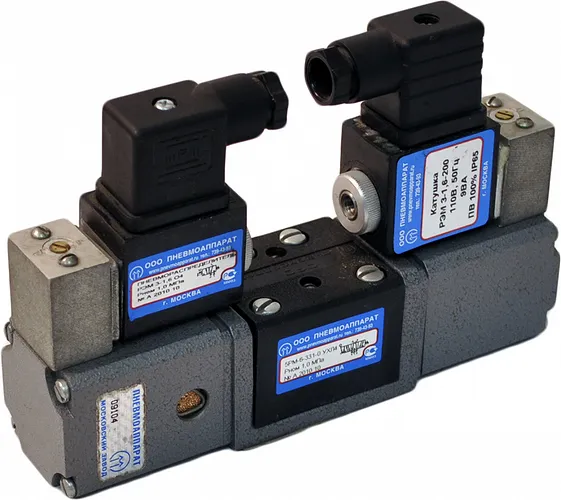

5РМ6-331-0 - Пневмораспределитель 5/3 с односторонним ЭПУ УХЛ4 (Ду=6мм, К1/4,стыковое)

Пневмораспределитель 5РМ6-331-0 электропневматический 5/3 с односторонним ЭПУ — высоконадежный аппарат для точного управления потоками сжатого воздуха в промышленных пневмосистемах. Он обеспечивает высокую скорость срабатывания, отказоустойчивость и совместимость со стандартными интерфейсами ISO 5599/1. Вы можете заказать и купить данный пневмораспределитель с быстрой доставкой.

Описание и назначение

Электропневматический пневмораспределитель 5РМ6-331-0 с условным проходом 6 мм и стыковым подключением К1/4 — это пятилинейный трехпозиционный золотниковый аппарат. Его основное назначение — дистанционное и высокоточное распределение потоков сжатого воздуха в системах управления промышленного оборудования. Модель 5РМ6-331-0 относится к семейству аппаратов с односторонним электропневматическим управлением и пружинным возвратом в исходное (нейтральное) положение, что обеспечивает безопасность и предсказуемость работы.

Пневмораспределитель 5/3 с односторонним ЭПУ решает задачи, где требуется три позиции золотника (например, подача воздуха в поршневую полость цилиндра, стравливание в атмосферу и блокировка). Он эффективно управляет пневмоцилиндрами, приводами заслонок, тормозными системами и другими исполнительными механизмами в автоматизированных линиях. Ключевыми особенностями модели 5РМ6-331-0 являются номинальное давление 1.0 МПа, высокая пропускная способность до 0.8 м³/ч и скорость срабатывания не более 0.063 секунды. Это устройство особенно востребовано в условиях, где критична не только скорость отклика, но и устойчивость к вибрациям и перепадам температур.

Пневмораспределитель 5РМ6-331-0 отличается от аналогов совместимостью с разными напряжениями питания (24, 110, 220 В), а также возможностью монтажа в любом пространственном положении. Трехпозиционная схема 5/3 с закрытым центром в нейтрали обеспечивает безопасную остановку привода при снятии управляющего сигнала. Конструкция с цилиндрическим золотником гарантирует минимальное трение и высокий ресурс. Выбрав данный пневмораспределитель с односторонним ЭПУ, вы получаете аппарат, адаптированный к жестким промышленным условиям.

Вес, габариты, код ТН ВЭД, ГОСТ

Даже воздух нуждается в точном указании

Надежность пневмораспределителя 5/3 с односторонним ЭПУ можно сравнить с работой метронома — он задает четкий, безупречный ритм движения воздушных потоков в промышленной системе. Если механизм работает как часы, то этот пневмораспределитель работает как швейцарские.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя 5/3 с односторонним ЭПУ основан на перемещении цилиндрического золотника внутри корпуса под действием электропневматического усилителя. При подаче управляющего электрического сигнала на катушку ЭПУ, последний создает пневмоусилие, которое, преодолевая усилие возвратной пружины, смещает золотник. Это открывает каналы для прохода сжатого воздуха от источника (линия P) к рабочей линии (A или B), одновременно соединяя другую рабочую линию с линией выхлопа (R или S).

Трехпозиционная схема 5/3 означает, что у золотника три фиксированных положения: два крайних рабочих и одно центральное (нейтральное). В модели 5РМ6-331-0 нейтральное положение — «закрытый центр»: все каналы (P, A, B, R, S) заблокированы. Это позволяет надежно удерживать пневмоцилиндр в заданном положении при отключении питания. Рабочее давление и расход воздуха напрямую влияют на скорость срабатывания исполнительных механизмов. Высокая пропускная способность данного пневмораспределителя обеспечивает быстрое заполнение и опорожнение полостей пневмоцилиндров.

Внутри аппарата ключевую роль играют прецизионно притертые пара «золотник-гильза», обеспечивающая минимальные утечки, и электропневматический преобразователь с мощной магнитной системой. При эксплуатации важно следить за чистотой и влажностью подаваемого воздуха, а также за стабильностью напряжения управления, чтобы избежать неполного срабатывания или залипания золотника. Пневмораспределитель 5РМ6-331-0, благодаря своей конструкции, гарантирует миллионы циклов безотказной работы.

Не затягивайте слишком сильно

Типичная ошибка — чрезмерное усилие при затяжке фитингов в стыковое гнездо пневмораспределителя, что может привести к деформации монтажной плиты или срыву резьбы. Используйте динамометрический ключ и момент, указанный в документации, чтобы обеспечить герметичность без риска повреждения.

Температурный режим и срок службы

Температурный режим работы пневмораспределителя 5РМ6-331-0 определяется его климатическим исполнением УХЛ4 и составляет, как правило, от -40 °C до +50 °C для окружающей среды. Рабочий воздух может иметь температуру в диапазоне от +5 °C до +50 °C. Низкотемпературные уплотнения из морозостойкой резины сохраняют эластичность вплоть до -40 °C, обеспечивая герметичность. При работе в условиях высоких температур выше +50 °C возможно ускоренное старение уплотнений и снижение ресурса.

Качество рабочей среды — ключевой фактор, влияющий на ресурс. Примеси, влага и абразивные частицы в сжатом воздухе приводят к ускоренному износу золотниковой пары и засорению дросселей в ЭПУ. Регламентная замена фильтров-влагоотделителей продлевает срок службы аппарата в разы. При правильной эксплуатации в составе подготовленного воздуха пневмораспределитель 5/3 с односторонним ЭПУ рассчитан на срок службы не менее 5–7 лет или 10–15 миллионов циклов срабатывания. Регулярное техническое обслуживание позволяет приблизиться к верхней границе этого диапазона.

Область применения

Пневмораспределитель 5РМ6-331-0 широко используется в различных отраслях промышленности для автоматизации процессов. В машиностроении и автомобильной промышленности он управляет зажимными, подающими и позиционирующими устройствами на конвейерных линиях и станках. В горнодобывающей промышленности служит для управления пневматическими приводами отсечных заслонок, клапанов и систем безопасности. В нефтегазовой отрасли применяется на установках подготовки и транспортировки, где требуется взрывобезопасное управление.

В металлообработке и деревообработке данный пневмораспределитель 5/3 с односторонним ЭПУ отвечает за работу зажимов, толкателей и механизмов смены инструмента. В химической и текстильной промышленности он управляет перемещением узлов в агрессивных средах (при условии чистого воздуха). В строительстве и ЖКХ аппарат монтируется в системах управления вентиляцией, задвижками и автоматическими дверьми, обеспечивая надежность в условиях переменных нагрузок.

Современные технологии

Пневмораспределитель 5РМ6-331-0 совместим с концепцией Industry 4.0. Он легко интегрируется с коботами (коллаборативными роботами), которые требуют точного и безопасного пневмопривода. Через интерфейсы ввода-вывода ПЛК можно осуществлять мониторинг состояния (по току катушки) и предиктивную диагностику, прогнозируя необходимость обслуживания. Подключение к системам IoT позволяет дистанционно управлять и собирать статистику работы парка оборудования.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя 5РМ6-331-0 рекомендуется проводить визуальный осмотр и проверку герметичности каждые 6 месяцев. Эксплуатация в составе воздуха, очищенного согласно ГОСТ 17433, — обязательное условие. Быстрее всего изнашиваются уплотнительные кольца золотника и пружины возвратного механизма, особенно при работе в режиме высоких частот срабатывания. Также может потребоваться очистка или замена жиклеров в электропневматическом усилителе при потере быстродействия.

Общие рекомендации по регламентному обслуживанию включают проверку электрических соединений на предмет окисления, очистку вентиляционных отверстий в корпусе ЭПУ и контроль напряжения питания. При появлении подтеканий воздуха, замедленном срабатывании или отказе необходимо провести разборку, чистку и замену изношенных деталей из ремкомплекта. Ремонт целесообразно проводить силами квалифицированного персонала с использованием оригинальных запасных частот.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя 5РМ6-331-0 включает типовой набор быстроизнашиваемых деталей: полный комплект уплотнительных колец (РТИ) для золотника и пробок, уплотнительные манжеты штока ЭПУ, возвратные пружины золотника, пружины сердечника катушки, крепежные винты и прокладки. Оригинальный ЗИП можно заказать отдельно, что позволяет восстановить работоспособность аппарата в кратчайшие сроки и с гарантией на произведенный ремонт.

Аналоги устройства

Другие варианты исполнения и аналоги пневмораспределителей по характеристикам могут включать:

1. Пневмораспределитель 5/2 с двухсторонним ЭПУ и пружинным возвратом (аналогичное давление, проход 6 мм).
2. Пневмораспределитель 5/3 с двухсторонним ЭПУ и пневматическим возвратом для симметричного управления.
3. Пневмораспределитель 4/2 с односторонним ЭПУ для двухпозиционного управления (более компактный).
4. Пневмораспределитель с большим условным проходом (Ду=10 мм) для систем с высоким расходом воздуха.
5. Распределитель с ручным или механическим управлением для аварийного или локального дублирования.

Условное обозначение

Экономические выгоды

Применение надежного пневмораспределителя 5РМ6-331-0 приводит к снижению простоев технологического оборудования за счет высокой надежности и ремонтопригодности. Экономия энергии достигается благодаря низкому энергопотреблению электромагнита и высокому КПД преобразования. Увеличение ресурса смежных узлов (цилиндров, клапанов) за счет точного и безударного управления улучшает общую окупаемость (ROI) линии.

Изображения

Габаритные и присоединительные размеры

Стандартные габаритные размеры пневмораспределителя 5РМ6-331-0 примерно составляют 150 мм в длину, 100 мм в ширину и 80 мм в высоту (без учета штуцеров и электрического разъема). Тип присоединения пневмолиний — стыковое по стандарту ISO 5599/1 с размером 1, что соответствует монтажной поверхности с четырьмя резьбовыми отверстиями М5 под крепление. Присоединительная резьба для подключения трубопроводов — коническая трубная К1/4" (по ГОСТ 6111).

Особенности монтажа в ограниченном пространстве: благодаря компактной конструкции и возможности установки в любом положении, пневмораспределитель 5/3 с односторонним ЭПУ легко встраивается в готовые пневмошкафы и стойки управления. При монтаже необходимо обеспечить свободный доступ к электрическому разъему и оставить пространство для возможной замены катушки без демонтажа аппарата с плиты.

Примеры заказа

Пневмораспределитель 5РМ6-331-0 УХЛ4 — стыковое исполнение без плиты, напряжение 24 В DC.

Пневмораспределитель 5РМ6-331-0 УХЛ4 — стыковое исполнение без плиты, напряжение 220 В AC.

Пневмораспределитель 5РМ6-331-0 УХЛ4 — с крепежным комплектом для монтажа на плиту.

Адаптация к российским условиям

Пневмораспределитель 5РМ6-331-0 разработан с учетом работы в широком климатическом диапазоне, характерном для России и стран СНГ. Он устойчив к нестабильному качеству промышленного воздуха (при использовании стандартных фильтров) и перепадам напряжения питания в пределах ±10% от номинала. Готов к напряженной эксплуатации на объектах ЖКХ, в промышленности и на транспорте в условиях российской зимы и лета.

Работа в экстремальных условиях

Пневмораспределитель 5РМ6-331-0 способен работать при температурах окружающей среды до –40°C и кратковременно при более низких температурах, благодаря применению морозостойких уплотнений и специальных смазок. Он совместим с отечественными индустриальными маслами в составе рабочего воздуха (по ГОСТ). При выходе из строя в отдаленных местах возможен ремонт силами обученного персонала с использованием ремкомплекта, включая диагностику без сложного оборудования (по внешним признакам работы).

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель 5РМ6-331-0 мог бы работать в условиях низкого атмосферного давления Марса или вакуума Луны при условии сохранения герметичности внутренних камер и использования специального рабочего газа. Его низкое энергопотребление и надежность, заложенная для земных экстремальных условий, говорят о значительном запасе прочности для гипотетических космических задач.

Часто задаваемые вопросы

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель 5/3 с односторонним ЭПУ, вы можете купить оригинальную продукцию бренда Гидромаш с гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать простои вашего производства. Гибкие условия оплаты, оперативная доставка по России и странам СНГ, а также техническая поддержка по подбору и эксплуатации — наши ключевые преимущества. Для заказа или уточнения цены на модель 5РМ6-331-0 свяжитесь с нашими менеджерами на странице Контакты.
