Пневмораспределители 3Р

Что такое пневмораспределители серии 3Р и для чего они нужны

Электромагнитные пневмораспределители 3Р представляют собой универсальные запорно-регулирующие устройства, предназначенные для дистанционного управления потоками сжатого воздуха в промышленных пневмосистемах. Их основное назначение — коммутация линий питания, управления и сброса давления в исполнительных механизмах, таких как пневмоцилиндры, пневмомоторы, захваты и другие устройства. Каждый пневмораспределитель 3Р имеет стандартизированное присоединение и четко определенные параметры рабочей среды, что делает их ключевыми компонентами для автоматизации технологических процессов в России и странах СНГ.

Установка пневмораспределителей 3Р позволяет организовать точное позиционирование, цикличную работу и безопасную остановку оборудования. Благодаря широкому диапазону условных проходов (от 3Р-4 до 3Р-16) и различным типам управления, эти устройства подходят как для компактных установок, так и для мощных промышленных линий. Надежность и долговечность продукции Гидромаш подтверждена многолетним опытом применения на предприятиях металлообработки, деревообработки, упаковки и многих других отраслях.

Область применения и совместимое оборудование

Благодаря своей надежности и универсальности, пневмораспределители 3Р находят применение в самых разных сферах промышленности. Они являются сердцем систем пневмоавтоматики, управляя движением и силовыми воздействиями. Основные области, где используются эти устройства:

• Станкостроение и металлообработка: Управление зажимными патронами, подвижными столами, механизмами подачи заготовок и инструмента на фрезерных, токарных, сверлильных станках.
• Упаковочное и фасовочное оборудование: Контроль приводов конвейеров, механизмов дозирования, отсекателей, сварочных головок термоупаковочных машин.
• Деревообработка: Управление пневмоприводами пильных агрегатов, зажимов, подающих роликов на форматно-раскроечных и фрезерных станках.
• Автоматические линии и робототехника: Коммутация сигналов для пневматических захватов (грипперов), поворотных устройств, линейных перемещений в составе роботизированных комплексов.
• Производство строительных материалов: Управление клапанами, заслонками, пресс-формами на линиях по производству бетонных изделий, сухих смесей, пластиковых профилей.

Устройства данной серии, такие как 3Р-4, 3Р-6, 3Р-10, 3Р-16, легко интегрируются в существующие системы благодаря стандартным интерфейсам подключения и могут монтироваться как непосредственно на оборудование, так и на специальные распределительные плиты типа ПБМ3, что упрощает монтаж и обслуживание. Их рабочая среда — очищенный сжатый воздух, что является стандартом для большинства промышленных пневмосетей.

Приходит инженер на склад и просит: «Дайте мне три пневмораспределителя 3Р». Кладовщик, не отрываясь от игры на телефоне, спрашивает: «А в чем разница?» Инженер отвечает: «Один с нормально открытым каналом, другой с нормально закрытым, а третий я возьму просто на всякий случай, чтобы распределить ответственность за срыв сроков пусконаладки».

Принцип работы и конструктивные особенности

Основу работы пневмораспределителя 3Р составляет золотниковый или тарельчатый распределительный элемент, который перемещается внутри корпуса под действием управляющего сигнала. Этот сигнал может быть:
1. Электромагнитным (катушка соленоида) — для моделей с индексами 211, 212, 213, 233, 232. При подаче напряжения на катушку создается магнитное поле, которое перемещает якорь, а вместе с ним и золотник, переключая проходные каналы.
2. Комбинированным (электропневматическим) — используется в моделях, где для переключения требуется большее усилие. Сначала небольшой электромагнитный клапан подает воздух в управляющую полость основного золотника, перемещая его.
3. Ручным или механическим — для пневмораспределителей 3Р с ручным управлением. Переключение выполняется оператором с помощью кнопки, рычага или педали, что удобно для наладки, тестирования или аварийного управления.

Типовое обозначение модели, например, 3Р-6-211-3, несет важную информацию: «3Р» — тип (трехлинейный распределитель), «6» — условный проход (Ду6 мм), «211» — тип управления и конструктивное исполнение (электромагнитное, двухпозиционное, с одним электромагнитом), «3» — модификация или климатическое исполнение. Пневмораспределители 3Р обеспечивают три основных рабочих положения: «включено» (подача воздуха к потребителю), «выключено» (блокировка потока) и «сброс» (стравливание давления из рабочей полости).

Температурный режим, давление и срок службы

Для стабильной и долговечной работы очень важно соблюдать эксплуатационные параметры, на которые рассчитаны пневмораспределители 3Р от Гидромаш.

• Рабочая среда: Очищенный сжатый воздух (без конденсата и масел) в соответствии с ГОСТ 17433-80. Допускается применение инертных газов.
• Давление: Номинальное рабочее давление для большинства моделей серии 3Р составляет 0,2–0,63 МПа (2–6,3 кгс/см²). Это оптимальный диапазон для большинства промышленных пневмосистем средней мощности.
• Температура окружающей среды: Обычно от -10°C до +50°C. Для специальных исполнений диапазон может быть расширен. Воздух на входе должен иметь температуру, близкую к температуре окружающей среды, во избежание выпадения конденсата внутри устройства.
• Срок службы: Ресурс пневмораспределителей 3Р напрямую зависит от чистоты воздушной среды, корректности давления и отсутствия ударных нагрузок. При соблюдении условий эксплуатации и своевременном техническом обслуживании (замена фильтров, контроль смазки) ресурс может достигать нескольких миллионов циклов срабатывания. Использование качественных комплектующих от Гидромаш гарантирует стабильную работу на протяжении всего заявленного срока службы.

Модификации и варианты подключения

Ассортиментный ряд представлен широким выбором устройств для решения любых задач:

• По типу управления: Электромагнитные (3Р-4(6;10;16)-211-3, 3Р-4(6;10;16)-212-3, 3Р-4(6;10;16)-213-3), с двумя устойчивыми положениями (3Р-4(6;10;16)-233-3, 3Р-4(6;10;16)-232-3), а также удобные для монтажа и отладки пневмораспределители 3Р с ручным управлением.

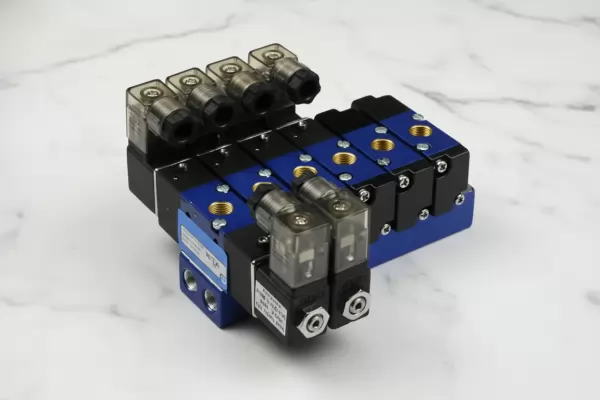

• По способу монтажа: Резьбовое присоединение (G1/8", G1/4", G3/8", G1/2") для накрутки непосредственно в систему, либо установка на плиту типа ПБМ3, что характерно для моделей 3Р-4(6;10;16)-211(212...232)-3 с плитой типа ПБМ3. Такой вариант создает компактные и удобные для обслуживания распределительные блоки.
• По условному проходу (Ду): От миниатюрных 3Р-4 для управляющих сигналов до более производительных 3Р-6, 3Р-10 и 3Р-16 для питания мощных приводов.

Каждый пневмораспределитель 3Р проходит многоступенчатый контроль на производстве, что обеспечивает соответствие заявленным техническим характеристикам и высокую надежность в работе.

Ищете надежные компоненты для модернизации или ремонта? Обширный каталог продукции от производителя Гидромаш доступен на нашем сайте. Все пневмораспределители 3Р поставляются с полным комплектом документации и могут быть доставлены в кратчайшие сроки. Для консультации или оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте.

Обратите внимание: все представленные пневмораспределители 3Р и комплектующие к ним соответствуют требованиям технических регламентов и имеют сертификаты. Как отечественный поставщик, мы обеспечиваем оптимальные условия для промышленных предприятий России и СНГ. Наш центральный склад расположен в Екатеринбурге, что позволяет оперативно комплектовать и отправлять заказы во все регионы, включая Москву, Санкт-Петербург, Новосибирск, Казань, Ростов-на-Дону, Челябинск, Самару, Уфу, Краснодар, а также в страны Содружества: Казахстан, Беларусь, Узбекистан, Армению и Киргизию. Сотрудничая с Гидромаш, вы выбираете надежность, качество и выгодные условия поставки.
