| Диаметр, Ду | 10 |
| Расход | 1,6 м³/ч |
| Давление, Мпа | 0,63 |
| Вес, кг | 0,9 |

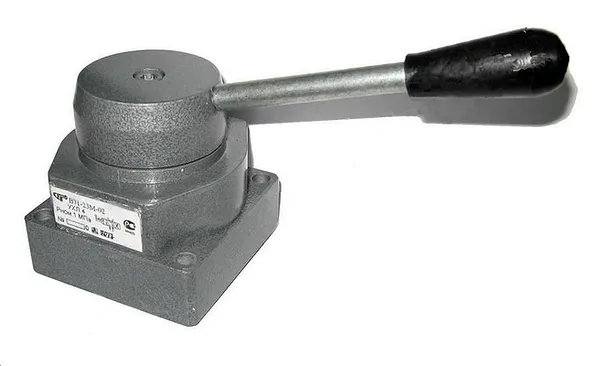

Пневмораспределитель крановый В72-23М-01 УХЛ4 — это надежный ручной 4-линейный / 3-позиционный клапан для перенаправления потоков сжатого воздуха в промышленных пневмосистемах. Устройство предназначено для прямого управления пневмоцилиндрами, поворотными приводами и другим оборудованием, обеспечивая высокую герметичность в нейтральном положении и длительный ресурс работы. Благодаря простой и надежной конструкции крановый пневмораспределитель В72-23М-01 является оптимальным решением для систем, где критична безотказность и удобство ручного управления.
Пневмораспределитель крановый В72-23М-01 представляет собой механическое устройство золотникового типа с ручным управлением (рычагом). Его основное назначение — коммутация потоков сжатого воздуха между линиями питания, потребителем и атмосферой. В отличие от электромагнитных аналогов, данный крановый распределитель работает без внешнего источника питания, что делает его незаменимым в системах аварийного или местного ручного управления, на участках с повышенными требованиями к взрывобезопасности, а также в цепях дублирования.
Ключевой особенностью модели В72-23М-01 является схема работы «4/3» с закрытым в средней позиции золотником. Это означает, что при переводе рычага в нейтральное (среднее) положение все четыре линии (P — питание, A и B — потребитель, T — слив) оказываются герметично перекрыты. Такое исполнение позволяет надежно фиксировать положение исполнительного механизма (например, пневмоцилиндра) под нагрузкой без использования дополнительных запорных устройств, что является важным преимуществом данного кранового распределителя.
К другим техническим особенностям пневмораспределителя В72-23М-01 относятся номинальное рабочее давление до 1,0 МПа (10 бар), условный проход Ду 10 мм и пропускная способность Kv не менее 1,6 м³/ч. Корпус и основные детали изготовлены из прочных антикоррозионных материалов, что обеспечивает устойчивость к воздействию загрязненного воздуха и конденсата. Небольшие габариты и разные варианты подсоединения (боковое G3/8") делают монтаж пневмораспределителя кранового В72-23М-01 простым и гибким.
Если бы пневмораспределитель крановый В72-23М-01 был человеком, его бы звали Станислав Иванович — всегда на своём посту, никогда не сливает давление без команды и работает так надёжно, что про него даже забывают... до тех пор, пока не потребуется вручную «перекинуть» цилиндр. А он уже тут как тут, готовый к работе!
| Параметр | Значение для В72-23М-01 |
|---|---|
| Наименование | Пневмораспределитель крановый |
| Модель / исполнение | В72-23М-01 УХЛ4 |
| Условный проход, Ду (мм) | 10 |
| Номинальное давление, Pном (МПа / бар) | 1,0 / 10 |
| Пропускная способность, Kv (м³/ч) | не менее 1,6 |
| Число линий / позиций | 4 / 3 |
| Схема в средней позиции | Все линии перекрыты (закрытый центр) |
| Тип управления | Ручное, рычажное |
| Тип рабочей среды | Очищенный сжатый воздух, инертные газы |
| Диапазон рабочих температур | от –40°C до +80°C |
| Усилие переключения при Pном, Н (кгс) | не более 39,2 (4) |
| Внутренняя утечка (при Pном), см³/мин | не более 500 |
| Ресурс, циклов (90% безотказности) | не менее 4 000 000 |
| Присоединение | Резьбовое, боковое |
| Присоединительная резьба | G3/8" (коническая по ГОСТ 6111-52) |
| Масса, кг | 0,9 |
| Габаритные размеры (ДxШxВ), мм | 70 х 71 х 107 |
| Климатическое исполнение | УХЛ4 |
Принцип действия пневмораспределителя кранового В72-23М-01 основан на линейном перемещении цилиндрического золотника внутри корпуса. При повороте рукоятки (рычага) оператором через механическую связь (ось, кулачок) происходит осевое смещение золотника. На его поверхности выполнены кольцевые канавки и уплотнения, которые, совмещаясь с отверстиями в корпусе, соединяют или перекрывают внутренние магистрали устройства. Подача сжатого воздуха под давлением до 1,0 МПа на входной порт (P) осуществляет смазку трущихся пар и облегчает переключение, требуя усилия не более 4 кгс.
В зависимости от позиции рычага кранового распределителя реализуется одна из трех рабочих схем. В крайних положениях золотник соединяет линию питания (P) с одной из рабочих линий потребителя (A или B), а другую рабочую линию соединяет с линией слива (T) в атмосферу. Это обеспечивает движение штока пневмоцилиндра в прямом или обратном направлении. В средней (нейтральной) позиции, которая является ключевой для модели В72-23М-01, все каналы герметично перекрываются, запирая воздух в полостях исполнительного механизма и фиксируя его положение.
Надежность работы пневмораспределителя В72-23М-01 напрямую зависит от качества подаваемой рабочей среды. Наличие конденсата, масляного тумана или твердых частиц в воздухе увеличивает износ уплотнений золотника и посадочных поверхностей, что может привести к росту внутренних утечек. Поэтому монтаж устройства после фильтра-влагоотделителя и регулятора давления существенно продлевает срок его службы, позволяя достичь заявленного ресурса в 4 миллиона циклов.
Самая частая ошибка при установке пневмораспределителя кранового В72-23М-01 — чрезмерное усилие затяжки при вкручивании в порт. Это может привести к деформации корпуса, нарушению соосности каналов и повышенному износу золотника. Используйте динамометрический ключ и силу, соответствующую размеру резьбы G3/8". Лайфхак: перед монтажом нанесите немного фиксатора резьбы на тефоновой основе — он предотвратит самоотвинчивание от вибраций, но не «заклинит» соединение намертво.
Пневмораспределитель крановый В72-23М-01 рассчитан на работу в широком диапазоне температур от –40°C до +80°C. Такой запас обеспечивается применением морозостойких уплотнительных материалов (как правило, NBR) и коррозионностойких материалов для основных деталей. Низкие температуры не приводят к заклиниванию золотника, если в системе используется осушенный воздух, исключающий образование льда в зазорах. Высокие температуры не должны быть постоянными, так как могут ускорить старение уплотнений.
Срок службы устройства напрямую зависит от качества воздушной среды, частоты переключений и соблюдения давления. При эксплуатации на очищенном и осушенном воздухе с номинальным давлением до 1,0 МПа и средней интенсивности использования пневмораспределитель В72-23М-01 способен проработать многие годы. Заявленный производителем ресурс в 4 миллиона циклов переключений подтверждает его высокую надежность. Для продления срока службы рекомендуется проводить периодическую очистку фильтров предварительной подготовки воздуха.
Пневмораспределитель крановый В72-23М-01 применяется в самых разных отраслях промышленности благодаря своей универсальности и надежности. В машиностроении и автомобильной промышленности его используют для ручного управления зажимными устройствами, поворотными столами, механизмами подачи. В горнодобывающей и нефтегазовой отраслях — в системах аварийного отключения, дублирования автоматических линий на взрывоопасных участках. В металло- и деревообработке крановый пневмораспределитель служит для позиционирования заготовок, включения пневмоинструмента.
В химической и текстильной промышленности модель В72-23М-01 управляет заслонками, клапанами, дозирующими устройствами. В строительстве — применяется в пневмоуправлении элементами опалубки, подъемными механизмами малой грузоподъемности. В сфере ЖКХ подобные устройства могут использоваться в системах ручного управления задвижками, вентиляцией. Таким образом, купить пневмораспределитель крановый В72-23М-01 — значит получить надежный узел ручного управления для широкого спектра технологических операций.
Несмотря на ручное управление, крановый пневмораспределитель В72-23М-01 гармонично встраивается в концепцию Industry 4.0. Его можно оснастить датчиками положения рычага (энкодерами или концевыми выключателями), передающими сигнал о текущем состоянии в ПЛК или SCADA-систему для мониторинга ручных операций. При интеграции с коботами, управляющими захватами, наличие такого надежного ручного дублера становится элементом системы безопасности, позволяя оператору взять управление на себя в нештатной ситуации и обеспечивая предиктивную диагностику состояния пневмосистемы по косвенным данным (скорость перемещения штока и др.).
Обслуживание пневмораспределителя кранового В72-23М-01 минимально и сводится к периодической внешней очистке от пыли и загрязнений, а также визуальному контролю герметичности соединений. Основные работы связаны с поддержанием качества питающей воздушной среды через фильтры и влагоотделители. При длительной эксплуатации возможно изнашивание уплотнений золотника, что проявляется в увеличении внутренних утечек (превышении нормы в 500 см³/мин). Ремонтопригодность устройства высокая: большинство изнашиваемых деталей доступны для замены.
Для продления срока службы рекомендуется использовать воздух, соответствующий классу чистоты по ISO 8573-1, и избегать перегрузок по давлению. Если требуется демонтаж для ревизии, важно пометить присоединительные линии, чтобы при сборке не перепутать подключение. После ремонта или длительного простоя кранового пневмораспределителя рекомендуется провести несколько тестовых переключений без нагрузки для равномерного распределения смазки на внутренних поверхностях.
В случае необходимости ремонта пневмораспределителя кранового В72-23М-01 рекомендуется использовать оригинальные ремонтные комплекты (ЗИП). Стандартный ремкомплект включает все быстроизнашиваемые детали: комплект уплотнительных колец и манжет для золотника и штока управления (как правило, из NBR), возвратные пружины, защитные втулки, уплотнения рычага, крепежные элементы (штифты, стопорные кольца). Заказать необходимый ремкомплект для модели В72-23М-01 можно у официального поставщика, что гарантирует соответствие размеров и материалов оригиналу, а значит, и восстановление всех технических характеристик устройства.
1. Пневмораспределитель 4/2 с открытым сливом в нейтрали (аналог В71-23М-01).
2. Крановый пневмораспределитель с нижним подключением G3/8" (аналог В72-23М-02).
3. Пневмораспределитель ручной с условным проходом Ду 16 мм и резьбой G1/2" (аналог В72-24М-01).
4. Пневмораспределитель с ножным управлением и схемой 4/3.
5. Многопозиционный крановый распределитель с возможностью подключения нескольких потребителей.

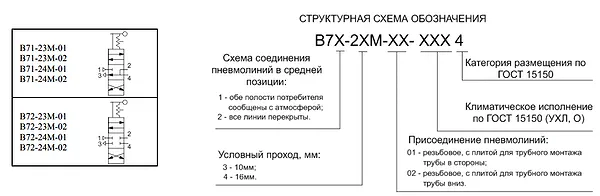

| Элемент кода | Значение для В72-23М-01 |
|---|---|
| В | Распределитель пневматический |
| 7 | Ручное управление |
| 2 | Крановый (золотниковый) |
| 23 | 4 линии, 3 позиции, закрытый центр в нейтрали |
| М | Условный проход (размер): для «23» — Ду 10 мм |
| 01 | Вариант исполнения (присоединение): боковое |
Применение надежного пневмораспределителя кранового В72-23М-01 напрямую снижает эксплуатационные затраты. Его длительный ресурс (более 4 млн циклов) уменьшает частоту замен и связанные с этим простои оборудования. Закрытый центр в нейтральном положении исключает неконтролируемое движение исполнительных механизмов и потерю сжатого воздуха в ожидании, экономя энергию компрессора. А высокая ремонтопригодность и доступность ЗИП сокращают затраты на восстановление, улучшая общий показатель ROI (окупаемости инвестиций) для всей пневмосистемы.

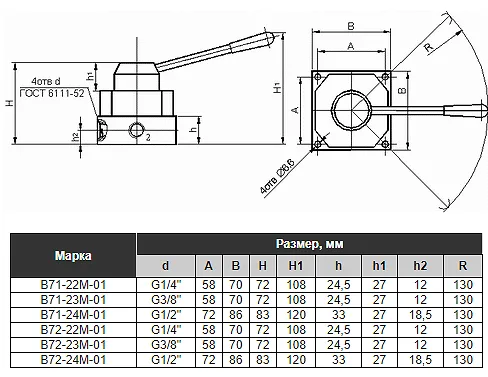

Пневмораспределитель крановый В72-23М-01 имеет компактные габариты: 70 мм в длину, 71 мм в ширину и 107 мм в высоту (включая рычаг управления). Такие размеры позволяют легко интегрировать устройство в существующие пневмосистемы даже в условиях ограниченного монтажного пространства на станках или промышленных стендах. Основной вариант подключения — боковое, через четыре резьбовых порта с конической трубной резьбой G3/8" по ГОСТ 6111-52. Резьба обеспечивает надежное соединение без дополнительных уплотнителей на резьбе при правильной затяжке.
Модель В72-23М-01 УХЛ4 — пневмораспределитель крановый, Ду 10 мм, боковое присоединение G3/8", схема 4/3 с закрытым центром.
Модель В72-23М-01 — то же исполнение, но с стандартной комплектацией для умеренного климата.
Модель В72-23М-01 + ремкомплект РК-В72 — пневмораспределитель крановый с полным набором запасных уплотнений.
Пневмораспределитель крановый В72-23М-01 УХЛ4 изначально разработан с учетом специфики эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует стабильную работу как в морозы до –40°C на севере, так и в летнюю жару. Конструкция совместима с отечественными системами подготовки воздуха и устойчива к возможным перепадам давления в сетях. Устройство готово к длительной и надежной работе на промышленных предприятиях, в цехах ЖКХ и других объектах, где требуется безотказное ручное управление пневмоприводами.
Пневмораспределитель крановый В72-23М-01 демонстрирует высокую надежность при работе в экстремальных условиях. Расширенный температурный диапазон позволяет эксплуатировать его в неотапливаемых помещениях и на открытых площадках в большинстве регионов России. Устройство устойчиво к вибрациям и не критично к качеству электропитания, поскольку не имеет электрических компонентов. При соблюдении требований по чистоте рабочей среды (воздуха) его ресурс не снижается даже при интенсивной эксплуатации. Конструкция позволяет проводить быструю диагностику и замену уплотнений непосредственно на объекте, минимизируя простой оборудования.
Если бы нам потребовалось вручную управлять пневматическим манипулятором марсохода, пневмораспределитель крановый В72-23М-01 стал бы одним из кандидатов! При условии подачи инертного газа вместо воздуха и защитного кожуха от космической пыли, его механика, рассчитанная на 1,0 МПа и 4 миллиона циклов, справилась бы с марсианскими перепадами температур. Конечно, рычаг пришлось бы адаптировать под скафандр, но принцип «повернул — поток пошел» остался бы универсальным даже за пределами Земли. Такая мысль лишь подчеркивает заложенный в изделие запас прочности и надежности.
Какой тип управления у пневмораспределителя В72-23М-01?
Это устройство с ручным рычажным управлением. Для переключения оператор физически поворачивает рычаг в одну из трех фиксированных позиций.
Что означает схема 4/3 с закрытым центром?
Устройство имеет 4 гидролинии (питание P, две рабочие A и B, слив T) и 3 позиции золотника. В средней (нейтральной) позиции все линии герметично перекрыты, что фиксирует подключенный исполнительный механизм.
Можно ли использовать распределитель с другими средами, кроме воздуха?
Нет, крановый пневмораспределитель В72-23М-01 рассчитан только на работу с очищенным сжатым воздухом или инертными газами. Использование жидкостей или агрессивных газов недопустимо и приведет к выходу из строя.
Как осуществляется доставка пневмораспределителя В72-23М-01?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость зависят от региона и выбранной транспортной компании.
Выбирая пневмораспределитель крановый В72-23М-01, вы получаете оригинальное промышленное оборудование от проверенного производителя – Гидромаш. Мы предлагаем выгодную цену, официальную гарантию 12 месяцев и всю необходимую техническую поддержку. Чтобы купить этот надежный распределитель или уточнить актуальную цену, оформите заказ на нашем сайте. Мы обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и в страны СНГ организуется в кратчайшие сроки, что позволяет минимизировать время простоя вашего производства.
