В72-24М-02 - Пневмораспределитель крановый В72-24М-02 УХЛ4

Пневмораспределитель крановый В72-24М-02 УХЛ4 — это промышленный ручной кран для управления потоками сжатого воздуха в системах пневмоприводов. Устройство обеспечивает централизованное распределение воздуха высокого давления на различное оборудование, отличаясь высокой надежностью, простотой монтажа и обслуживания. Пневмораспределитель крановый В72-24М-02 имеет клапанное исполнение УХЛ4, рассчитанное для работы в климатических условиях умеренного и холодного климата.

Описание и назначение

Пневмораспределитель крановый В72-24М-02 УХЛ4 представляет собой четырехлинейный трехпозиционный ручной распределитель с условным проходом 16 мм. Основное назначение данного устройства — изменение направлений потоков сжатого воздуха в пневмоприводах станков, промышленных роботов, технологических линий и другого механизированного оборудования.

По своей конструкции пневмораспределитель крановый является золотниковым краном, обеспечивающим три основных рабочих позиции: «Направо», «Стоп» (нейтраль) и «Налево». В нейтральной позиции модели В72-24М-02 все линии перекрыты, что обеспечивает блокировку подачи воздуха к потребителю и безопасность при остановке оборудования. Это одно из ключевых отличий от моделей ряда В71, где в средней позиции полости потребителя сообщаются с атмосферой.

Для эксплуатации пневмораспределитель крановый В72-24М-02 УХЛ4 требует сжатого воздуха, очищенного не грубее 10 класса загрязненности по ГОСТ 17433—80, причем воздух должен содержать распыленное масло для смазки внутренних подвижных частей. Применение распределителя позволяет упростить систему управления пневмоцилиндрами, заслонками, захватами и другими исполнительными механизмами.

Вес, габариты, код ТН ВЭД, ГОСТ

Крановый распределитель: надежный дирижёр пневмосети

Представьте себе, что пневмораспределитель крановый — это дирижёр большого оркестра, где музыканты — это потоки воздуха, а инструменты — пневмоцилиндры и механизмы. Его точный «взмах рукой» решает, какой механизм «заиграет» сейчас, а какой будет ждать своей партии. Кран В72-24М-02, как профессионал, перекрывает все линии в паузе, обеспечивая тишину и порядок в пневмосети.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя кранового В72-24М-02 УХЛ4 основан на осевом перемещении золотника внутри корпуса крана. Рычаг управления соединён с золотником, и при его повороте из нейтральной позиции в рабочую (левое или правое положение) происходит перепуск каналов, и сжатый воздух подаётся на одну из рабочих линий к потребителю.

В нейтральной позиции все четыре линии устройства — питание (Р), два отвода к потребителю (А и В) и дренаж (Т) — надёжно перекрыты золотником. Такая схема обеспечивает безопасную остановку исполнительного механизма под нагрузкой, исключая самопроизвольное движение. Давление питающей магистрали до 1 МПа создаёт усилие на золотнике, поэтому для переключения требуется приложить усилие не более 39,2 Н, что делает управление ручным краном удобным для оператора.

Надёжность работы пневмораспределителя кранового напрямую зависит от качества подаваемого воздуха и его смазки. Попадание абразивных частиц или конденсата может привести к ускоренному износу уплотнений золотника и повышению усилия переключения. Поэтому обязательным условием длительной и беспроблемной эксплуатации является установка фильтров-влагоотделителей и маслораспылителей на входе в распределитель.

Не перепутай патрубки!

Типичная ошибка монтажника — подключить питающую линию к дренажному отводу Т или перепутать линии А и В, ведущие к разным полостям цилиндра. В результате механизм будет работать «наоборот» или вовсе не срабатывать. Перед первым пуском всегда проверяйте соответствие подключения маркировке на корпусе пневмораспределителя кранового. Лайфхак: используйте цветную или цифровую маркировку шлангов ещё на земле.

Температурный режим и срок службы

Пневмораспределитель крановый В72-24М-02 УХЛ4 рассчитан на эксплуатацию в закрытых помещениях с диапазоном температур от +5°C до +50°C. Низкие температуры могут привести к загустеванию масла в воздухе и увеличению усилия переключения, а высокие — к размягчению уплотнительных материалов. Гарантированный ресурс устройства составляет не менее 4 миллионов полных рабочих циклов при соблюдении условий по качеству рабочей среды.

Срок службы напрямую зависит от чистоты воздуха, наличия смазки и отсутствия ударных нагрузок при переключении. При работе на неочищенном и несмазанном воздухе ресурс может снизиться в несколько раз из-за абразивного износа золотника и появления задиров. Своевременное техническое обслуживание, замена фильтрующих элементов и контроль качества пневмосети позволяют продлить срок эксплуатации пневмораспределителя кранового на годы.

Область применения

Крановый пневмораспределитель находит широкое применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется для управления зажимными и поворотными устройствами станков, манипуляторов сборочных линий. В горнодобывающей и нефтегазовой отраслях распределитель управляет задвижками на пневмолиниях, системами очистки и отбора проб.

В металлообработке и деревообработке пневмораспределитель крановый В72-24М-02 применяется в системах подачи заготовок, прижима инструмента и выброса отходов. В химической и текстильной промышленности он управляет клапанами дозирования, заслонками вентиляции. В строительстве и ЖКХ с его помощью управляют механизмами подъёма, автоматическими дверями, компрессорными станциями. Универсальность, надёжность и простота делают это устройство неотъемлемой частью пневмоприводов.

Современные технологии

Пневмораспределитель крановый В72-24М-02 легко интегрируется в современные цифровые системы. Установка датчиков положения рычага позволяет подключать распределитель к ПЛК для автоматического контроля состояния. В рамках концепции Industry 4.0 данные о количестве циклов переключения могут передаваться в систему предиктивной аналитики, которая прогнозирует остаточный ресурс уплотнений и планирует техобслуживание. Коллаборативные роботы могут использовать такой кран в качестве резервного ручного органа управления на случай перехода в полуавтоматический режим.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя кранового требуется регулярное техническое обслуживание. Оно включает в себя визуальный осмотр на предмет утечек воздуха, проверку лёгкости хода рычага, очистку корпуса от загрязнений. Основные быстроизнашиваемые элементы — это уплотнительные кольца (манжеты) золотника, сальниковые уплотнения вала рычага и возвратные пружины.

При появлении повышенного усилия переключения, заедания или роста утечек требуется разборка, промывка и замена изношенных уплотнений. Ремонт рекомендуется проводить в чистых условиях с использованием специальных монтажных приспособлений, чтобы избежать повреждения зеркала корпуса. При наличии задиров на рабочих поверхностях золотника или корпуса устройство подлежит замене.

Ремкомплект или ЗИП

Ремонтный комплект для пневмораспределителя кранового В72-24М-02 включает в себя набор уплотнительных колец и манжет для золотника, изготовленных из маслобензостойкой резины. Также в ремкомплект могут входить сальниковые уплотнения вала управления, возвратные пружины для фиксации в нейтральной позиции и крепёжные элементы (шайбы, гайки). Возможен заказ оригинального ЗИП от производителя Гидромаш, что гарантирует точное соответствие материалов и геометрии, а значит, и восстановление заводских характеристик после ремонта.

Аналоги устройства

Пневмораспределитель крановый В72-24М-02 имеет ряд аналогов и вариантов исполнения:
- Пневмораспределитель 4/3, Ду 16, с боковым подключением, нейтраль — все линии перекрыты.
- Пневмокран 4/3, Ду 10, с нижним подключением G3/8", нейтраль — линии перекрыты.
- Распределитель ручной золотниковый, давление до 1 МПа, присоединение фланцевое.
- Кран пневматический с электроприводом управления, Ду 16, для автоматизированных систем.
- Пневмораспределитель с пружинным возвратом в нейтраль, Ду 16, для систем безопасности.

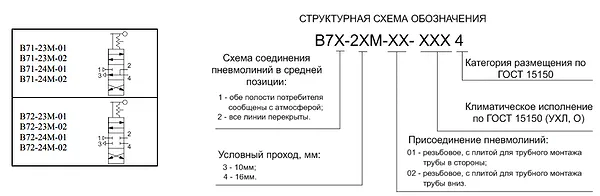

Условное обозначение

Экономические выгоды

Применение пневмораспределителя кранового В72-24М-02 позволяет снизить простои оборудования благодаря высокой надёжности и простому ремонту. Устройство характеризуется низкими потерями давления и высокой пропускной способностью, что экономит энергию компрессорной станции. Длительный ресурс в 4 миллиона циклов снижает затраты на частые замены и закупку запчастей. В итоге, использование оригинального оборудования Гидромаш значительно улучшает окупаемость (ROI) пневматических систем за счёт минимизации эксплуатационных расходов.

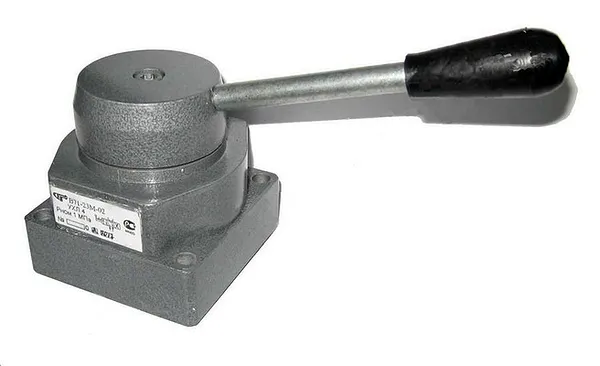

Изображения

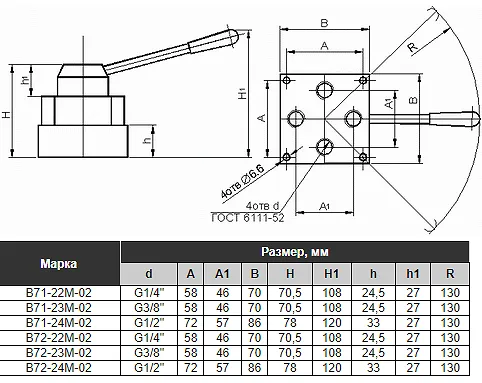

Габаритные и присоединительные размеры

Пневмораспределитель крановый В72-24М-02 УХЛ4 имеет габариты 86 мм в ширину (по патрубкам), 78 мм в глубину и 115 мм в высоту (включая рычаг управления). Это компактное устройство, которое может быть установлено на монтажную панель или прямо на оборудование в условиях ограниченного пространства. Присоединение пневмолиний осуществляется через четыре резьбовых патрубка G1/2" по ГОСТ 6111-52, расположенных на нижней торцевой плоскости корпуса.

Такое нижнее подключение позволяет аккуратно подвести и закрепить пневмопроводы, минимизировать петли и изгибы, что снижает потери давления и упрощает обслуживание. Для надёжной фиксации устройства в рабочем положении в корпусе предусмотрены монтажные отверстия. Важно обеспечить свободный ход рычага управления, для чего требуется предусмотреть вокруг него достаточно места.

Примеры заказа

Модель В72-24М-02 — пневмораспределитель крановый, Ду 16, нижнее подключение G1/2", нейтраль — все линии перекрыты, климатическое исполнение УХЛ4.

Модель В72-24М-02 с пневмоглушителями — комплект для снижения шума при сбросе воздуха.

Модель В72-24М-02 в составе шкафа управления пневмоавтоматикой станка.

Адаптация к российским условиям

Пневмораспределитель крановый В72-24М-02 УХЛ4 спроектирован с учётом специфики эксплуатации в России и странах СНГ. Исполнение УХЛ4 гарантирует работоспособность в широком диапазоне температур, характерном для отапливаемых промышленных цехов на всей территории РФ. Уплотнения совместимы с отечественными пневматическими маслами, соответствующими ГОСТ 19862-87. Конструкция устойчива к возможным перепадам давления в сетях, что часто встречается в условиях ЖКХ и на производствах с устаревшей компрессорной инфраструктурой.

Работа в экстремальных условиях

Хотя штатный режим эксплуатации пневмораспределителя кранового рассчитан на помещения, его конструкция обладает запасом прочности. При использовании специальных морозостойких уплотнений и зимних масел возможно кратковременное применение в неотапливаемых помещениях при температурах до –20°C. Устройство совместимо с широким спектром гидравлических жидкостей и масел, применяемых по ГОСТ в российской промышленности.

Надёжная механическая конструкция позволяет при необходимости производить чистку, замену уплотнений и диагностику даже в полевых условиях с использованием минимального набора инструментов. Это делает крановый распределитель востребованным на мобильных установках, в ремонтных мастерских и на удалённых объектах, где доступ к сервисным центрам ограничен.

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель крановый В72-24М-02 мог бы претендовать на роль органа управления в марсианской или лунной среде — но при одном условии: если вместо воздуха использовать инертный газ (например, азот или углекислый газ) под низким давлением. Его механическая часть, рассчитанная на вакуумную среду, не боится космического холода (если использовать специальные материалы), а полное перекрытие всех линий в нейтрали идеально для экономии дефицитного рабочего тела. Надёжность в 4 миллиона циклов говорит о том, что этот земной прибор обладает запасом прочности для внеземных миссий.
