| Диаметр, Ду | 10 |
| Расход | 1,6 м³/ч |
| Давление, Мпа | 0,63 |

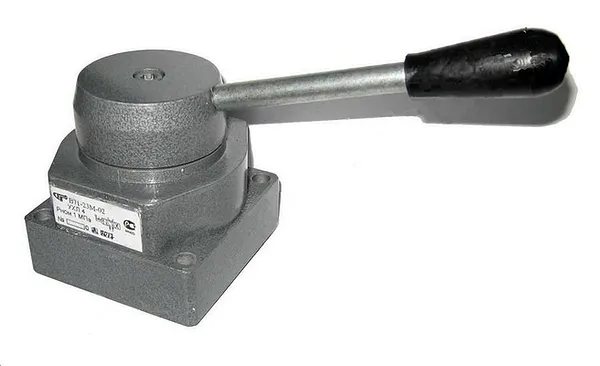

Пневмораспределитель крановый В71-24М-01 УХЛ4 — это надёжный четырёхлинейный трёхпозиционный ручной клапан для управления направлениями потоков сжатого воздуха в промышленных пневмосистемах. Устройство обеспечивает высокую пропускную способность при низком усилии переключения и минимальных утечках, что гарантирует точное и экономичное управление приводами. Благодаря прочной конструкции и долгому ресурсу, пневмораспределитель крановый В71-24М-01 УХЛ4 идеально подходит для комплектации станочного оборудования и автоматизированных линий.
Пневмораспределитель крановый В71-24М-01 УХЛ4 представляет собой механический клапан золотникового типа, предназначенный для ручного переключения направлений потоков сжатого воздуха в пневматических системах. Основная задача этого устройства — управление исполнительными механизмами (пневмоцилиндрами, пневмомоторами) в различных промышленных установках. От аналогов его отличает конкретное исполнение с условным проходом 16 мм и боковым присоединением, а также трёхпозиционная схема работы, где в средней позиции полости потребителя сообщены с атмосферой для безопасного сброса давления.
Ключевые технические особенности пневмораспределителя кранового В71-24М-01 УХЛ4 включают номинальное давление 1 МПа (10 кгс/см²), пропускную способность Kv не менее 3,6 м³/ч и резьбовое присоединение G1/2". Конструкция кранового распределителя В71-24М-01 рассчитана на работу с очищенным сжатым воздухом, содержащим распылённое масло для смазки трущихся пар, что значительно продлевает срок службы золотника и уплотнений. Выбор именно кранового пневмораспределителя В71-24М-01 УХЛ4 — это гарантия надёжного и долговечного решения для вашей пневмосистемы.
Как старый добрый стрелочник вручную перенаправляет составы по нужным путям, так и пневмораспределитель крановый В71-24М-01 УХЛ4 чётко направляет потоки воздуха, обеспечивая бесперебойную работу всей системы. Его надежность — залог того, что ваш технологический «поезд» всегда придет точно в срок.
| Параметр | Значение для В71-24М-01 |
|---|---|
| Условный проход (Ду), мм | 16 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10) |
| Пропускная способность, Kv, м³/ч, не менее | 3,6 |
| Тип подключения / Присоединительные размеры | Резьба G1/2", боковое |
| Усилие переключения при номинальном давлении, Н (кгс), не более | 39,2 (4) |
| Утечки воздуха из-под золотника, см³/мин, не более | 500 |
| Число линий / позиций | 4 / 3 |
| Полный 90%-ный ресурс, циклов, не менее | 4 000 000 |
| Масса, кг | 1,02 |
| Габаритные размеры (ШхГхВ), мм | 86x78x115 |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса |
| Исполнение по схеме в средней позиции | Полости потребителя сообщены с атмосферой |
Принцип работы пневмораспределителя кранового В71-24М-01 УХЛ4 основан на осевом перемещении золотника в корпусе. При повороте рукоятки оператором золотник смещается, изменяя конфигурацию каналов и соединяя либо перекрывая линии подачи (P), сброса (R) и потребителей (A, B). В нейтральной (средней) позиции данного устройства линии A и B потребителя соединены с линией сброса R, что обеспечивает безопасный стравливание давления из исполнительных механизмов при простое.
Рабочее давление и расход воздуха напрямую влияют на усилие переключения и скоростные характеристики приводимых механизмов. Внутренние элементы — точёный золотник и расточенный корпус с уплотнительными кольцами — обеспечивают минимальные утечки и плавность хода даже после миллионов циклов. При эксплуатации кранового распределителя В71-24М-01 УХЛ4 важно следить за чистотой и смазкой подаваемого воздуха, так как это ключевой фактор сохранения герметичности и ресурса.
Самая частая ошибка — подключение пневмораспределителя кранового В71-24М-01 УХЛ4 к сети без фильтра-влагоотделителя. Даже незначительные примеси и влага быстро изнашивают золотниковую пару. Установите фильтр грубой очистки перед распределителем — и он прослужит в разы дольше заявленного ресурса.
Пневмораспределитель крановый В71-24М-01 УХЛ4 предназначен для эксплуатации в условиях умеренного и холодного климата (исполнение УХЛ4). Рекомендуемый диапазон температур окружающей среды и рабочей среды соответствует характеристикам применяемых материалов уплотнений и смазки. Работа при повышенных температурах может ускорить старение резинотехнических изделий, а при низких — повысить вязкость смазки и увеличить усилие переключения.
Качество рабочей среды — очищенного и смазанного воздуха — является определяющим фактором для срока службы. При соблюдении требований по чистоте воздуха (не грубее 10 класса) и регулярном обслуживании, ресурс пневмораспределителя кранового В71-24М-01 УХЛ4 гарантированно превышает 4 миллиона циклов, что при стандартной нагрузке соответствует многим годам бесперебойной работы.
Крановый пневмораспределитель модели В71-24М-01 УХЛ4 широко применяется в различных отраслях промышленности: машиностроении (для управления зажимными устройствами, податчиками), автомобильной промышленности (на сборочных линиях, в испытательных стендах), горнодобывающей промышленности (в системах управления вентиляционными заслонками), нефтегазовой отрасли (в пневмоаппаратуре КИПиА), металлообработке и деревообработке (в станочных пневмоприводах), химической и текстильной промышленности (для управления клапанами и задвижками). Также устройство востребовано в строительстве (в пневмоинструменте) и ЖКХ (в системах управления заслонками вентиляции). Везде, где требуется надёжное и простое ручное управление потоками сжатого воздуха, размещение распределителя В71-24М-01 будет оправданным решением.
Несмотря на ручное управление, пневмораспределитель крановый В71-24М-01 УХЛ4 может интегрироваться в автоматизированные системы Industry 4.0. Установив на ручкой — легко интегрируется в цифровые экосистемы. Датчики положения, установленные на рукоятке, могут передавать данные о состоянии клапана в ПЛК или SCADA-систему в рамках концепции Industry 4.0. Это позволяет осуществлять мониторинг работы оператора в реальном времени, вести учёт циклов срабатывания для планирования предиктивного обслуживания и даже дистанционно подтверждать выполнение ручных операций при работе с коботами.
Для продления срока службы пневмораспределителя кранового В71-24М-01 УХЛ4 необходимо обеспечить качественную подготовку воздуха (фильтрация, осушение, смазка) и периодически, в соответствии с регламентом, проверять усилие переключения и визуально осматривать устройство на предмет внешних загрязнений. При обнаружении увеличения усилия переключения или повышенных утечек рекомендуется провести обслуживание.
Быстрее всего изнашиваются уплотнительные кольца золотника и манжеты штока рукоятки, контактирующие с подвижными элементами. Общие рекомендации включают в себя очистку корпуса без использования агрессивных растворителей и замену изношенных резинотехнических изделий на оригинальные из ремонтного комплекта.
Ремонтный комплект для пневмораспределителя кранового В71-24М-01 УХЛ4 обычно включает быстроизнашиваемые детали: комплект уплотнительных колец (РТИ) для золотника, уплотнительные кольца для присоединительных портов, манжеты штока управления, а также при необходимости пружины и крепёжные элементы. Заказать оригинальный ЗИП для восстановления герметичности и работоспособности распределителя В71-24М-01 можно у поставщика, что экономически выгоднее замены всего устройства.
1. Пневмораспределитель крановый 4/3, Ду 10 мм, резьба G3/8", боковое подключение.
2. Пневмораспределитель ручной трехпозиционный, Ду 16 мм, нижнее подключение G1/2".
3. Распределитель золотниковый 4 линии, давление до 1 МПа, условный проход 10 мм.
4. Пневмокраник с атмосферным сбросом в нейтрали, Ду 16 мм, Kv 3.6 м³/ч.
5. Распределитель пневматический мануальный, три позиции, четыре линии, исполнение для холодного климата.

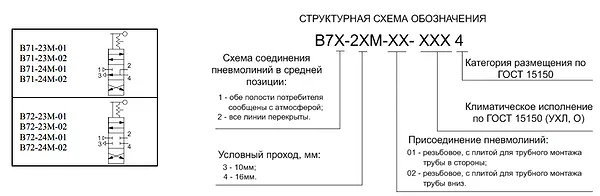

| Элемент кода | Значение |
|---|---|
| В71 | Серия крановых пневмораспределителей |
| 24 | Типоразмер (условный проход 16 мм) |
| М | Модернизированное исполнение |
| 01 | Вариант исполнения с боковым присоединением |
| УХЛ4 | Климатическое исполнение (умеренный и холодный климат, категория размещения 4) |
Применение надежного пневмораспределителя кранового В71-24М-01 УХЛ4 напрямую влияет на снижение простоев технологического оборудования благодаря минимальному риску отказа. Экономия энергии достигается за счёт низких внутренних утечек воздуха. Высокий ресурс в 4 миллиона циклов снижает частоту замен и затраты на запасные части, что в совокупности значительно улучшает общую окупаемость (ROI) пневмосистемы.

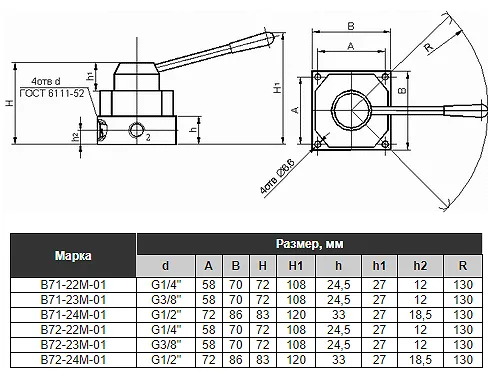

Габариты пневмораспределителя кранового В71-24М-01 УХЛ4 составляют 86 мм по ширине, 78 мм по глубине и 115 мм по высоте. Тип присоединения — резьбовой, с четырьмя портами с внутренней резьбой G1/2" по ГОСТ 6111-52, расположенными на боковых гранях корпуса для удобства монтажа в пневмомагистраль. Компактные размеры и боковое расположение портов позволяют установить этот крановый распределитель даже в ограниченном пространстве распределительного щита или на плите станка.
Модель В71-24М-01 УХЛ4 — пневмораспределитель крановый, условный проход 16 мм, боковое присоединение, средняя позиция — сброс.
Модель В71-24М-02 УХЛ4 — пневмораспределитель крановый, условный проход 16 мм, нижнее присоединение, средняя позиция — сброс.
Модель В72-24М-01 УХЛ4 — пневмораспределитель крановый, условный проход 16 мм, боковое присоединение, средняя позиция — все линии перекрыты.
Пневмораспределитель крановый В71-24М-01 УХЛ4 изначально спроектирован с учётом широкого диапазона температур, характерного для России и стран СНГ. Он совместим с отечественными индустриальными маслами, применяемыми для смазки сжатого воздуха. Конструктивная надёжность и простота устройства делают его готовым к эксплуатации в условиях возможных перепадов напряжения на объектах ЖКХ и промышленных предприятиях по всей территории РФ и СНГ, обеспечивая стабильность работы пневмосистем.
Климатическое исполнение УХЛ4 позволяет пневмораспределителю крановому В71-24М-01 работать при отрицательных температурах, характерных для зимнего периода в большинстве регионов России. Устройство сохраняет работоспособность при использовании соответствующих зимних сортов смазочных масел, сертифицированных по ГОСТ. Простота конструкции кранового распределителя В71-24М-01 допускает проведение элементарной диагностики и замены уплотнений в полевых условиях, что минимизирует время простоя оборудования.
Теоретически, пневмораспределитель крановый В71-24М-01 УХЛ4 мог бы управлять потоками газов в марсианских или лунных миссиях — при условии размещения внутри герметичного отсека с земным атмосферным давлением и температурой. Его вакуумостойкость (низкие утечки) и механическая надёжность, не зависящая от сложной электроники, являются преимуществом в гипотетических условиях других планет, где главный враг — пыль и экстремальные перепады температур. Запас прочности, заложенный в устройство, лишь подтверждает его высочайшую надёжность и на Земле.
Какой срок доставки кранового пневмораспределителя В71-24М-01 УХЛ4 в мой город?
Доставка осуществляется по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Срок зависит от удалённости. Для городов Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону возможна быстрая отгрузка со склада.
Входит ли в комплект поставки пневмоглушитель для распределителя В71-24М-01?
Нет, пневмоглушители в стандартный комплект поставки не входят. Их можно заказать отдельно, как опцию, для снижения шума при сбросе воздуха в атмосферу.
Какое масло рекомендуется для смазки воздуха, подаваемого на этот пневмораспределитель?
Рекомендуется использовать индустриальные масла вязкостью 10-35 мм²/с при температуре +50°С, соответствующие ГОСТ 19862-87. Концентрация — примерно 2-4 капли на кубический метр воздуха.
Предоставляется ли гарантия на пневмораспределитель крановый В71-24М-01 УХЛ4?
Да, на всю продукцию бренда Гидромаш предоставляется гарантия 12 месяцев при соблюдении условий эксплуатации, указанных в технической документации.
Выбирая пневмораспределитель крановый В71-24М-01 УХЛ4 от Гидромаш, вы получаете оригинальное промышленное оборудование с официальной гарантией 12 месяцев. Мы организуем оперативную отгрузку — возможна отправка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это обеспечивает быструю доставку как по Российской Федерации, так и в страны СНГ. Чтобы купить пневмораспределитель крановый В71-24М-01 УХЛ4 по привлекательной цене, узнать актуальное наличие или заказать доставку, свяжитесь с нашими менеджерами.
