| Диаметр, Ду | 10 |
| Расход | 1,6 м³/ч |
| Давление, Мпа | 0,63 |
Пневмораспределитель крановый В71-24М-02 УХЛ4 — ключевой элемент управления потоками сжатого воздуха в промышленных системах. Устройство с четырехлинейной, трёхпозиционной схемой и нижним присоединением на G1/2" обеспечивает высокую пропускную способность и надёжную коммутацию при номинальном давлении до 1 МПа. Его ручное управление делает его идеальным выбором для базовых и ответственных контуров, требующих простого и безотказного переключения.

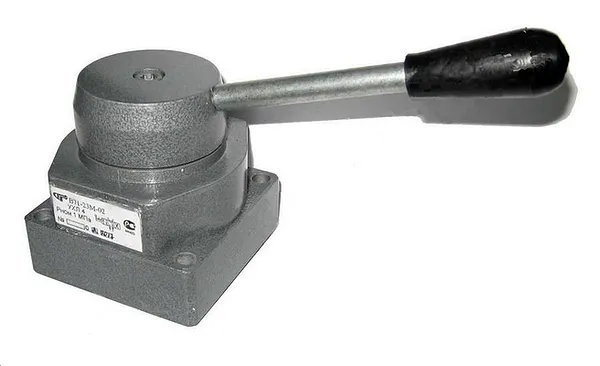

Пневмораспределитель крановый В71-24М-02 УХЛ4 представляет собой четырёхлинейный трёхпозиционный золотниковый распределитель с ручным рычажным управлением. Основное назначение устройства — изменение направлений потоков сжатого воздуха в пневмоприводах станков, манипуляторов, подъёмных механизмов, технологической оснастки и прочего промышленного оборудования. Пневмораспределитель крановый В71-24М-02 является универсальным компонентом для комплектации пневмосистем, где требуется ручное переключение рабочих органов между положениями «вперёд», «нейтраль» и «назад».
Отличительной особенностью модели В71-24М-02 УХЛ4 является её исполнение с условным проходом 16 мм и нижним присоединением (резьба G1/2"), что упрощает монтаж в условиях ограниченного пространства. Конструкция золотника в пневмораспределителе крановом В71-24М-02 обеспечивает в средней позиции сообщение полостей потребителя с атмосферой, что является безопасным режимом для многих типов приводов. Устройство рассчитано на рабочие среды — очищенный воздух и содержит распылённое масло для смазки трущихся пар, что значительно продлевает срок службы уплотнений и пневмораспределителя кранового В71-24М-02 в целом. Выбор этого распределителя гарантирует стабильную работу механизмов при номинальном давлении до 10 кгс/см² и пропускной способности Кv не менее 3.6 м³/ч.
Если задуматься, этот пневмораспределитель крановый В71-24М-02 переключает потоки воздуха сотни тысяч раз надёжнее, чем среднестатистическая дверная ручка, которой мы пользуемся каждый день. Его ресурс — это гарантия бесперебойной работы вашего оборудования на многие годы.
| Параметр | Значение для модели В71-24М-02 |
|---|---|
| Условный проход (Ду), мм | 16 |
| Номинальное давление, МПа (кгс/см²) | 1.0 (10) |
| Пропускная способность, Kv, м³/ч, не менее | 3.6 |
| Усилие переключения при номинальном давлении, Н (кгс), не более | 39.2 (4) |
| Утечки воздуха (внутренние), см³/мин, не более | 500 |
| Число линий / позиций | 4 / 3 |
| Полный 90%-ный ресурс, циклов, не менее | 4 000 000 |
| Масса, кг | 1.02 |
| Присоединительная резьба | G1/2" (нижнее присоединение) |
| Габаритные размеры, мм (ШхГхВ) | 86 х 78 х 115 |
Принцип работы пневмораспределителя кранового В71-24М-02 УХЛ4 основан на осевом перемещении золотника (плунжера) внутри корпуса. Вращение рукоятки через механическую передачу преобразуется в линейное движение золотника, который, занимая одно из трёх фиксированных положений, перераспределяет потоки сжатого воздуха между четырьмя линиями: питающей (P), двумя рабочими (A, B) и сливной (T). В нейтральной (средней) позиции золотник соединяет рабочие полости A и B с атмосферной линией (T), обеспечивая разгрузку и остановку потребителя (например, пневмоцилиндра).
Давление рабочей среды в линии питания (P), которое не должно превышать 1.0 МПа, создаёт определённое сопротивление перемещению золотника. Конструкция механизма управления рассчитана на работу с этим усилием, что гарантирует чёткое и уверенное переключение оператором даже под нагрузкой. Герметичность каналов в каждом положении обеспечивается высокоточным сопряжением золотника и корпуса, а также уплотнительными кольцами. Корректная работа кранового пневмораспределителя В71-24М-02 напрямую зависит от чистоты подаваемого воздуха, что минимизирует износ прецизионных пар и утечки.
Самая частая ошибка — подключение распределителя к линии сжатого воздуха без должной подготовки (фильтрации и смазки). Загрязнения и отсутствие масляного тумана резко сокращают ресурс золотниковой пары пневмораспределителя В71-24М-02, приводя к заклиниваниям и повышенным утечкам. Всегда используйте тройной блок подготовки воздуха (ФРЛ).
Пневмораспределитель крановый В71-24М-02 спроектирован для эксплуатации в условиях контролируемого климата, что соответствует исполнению УХЛ4. Рекомендуемый температурный диапазон окружающей среды и рабочей среды составляет от +5°C до +40°C. Работа при более низких температурах возможна, но требует дополнительных мер по предотвращению конденсации влаги в системе и возможного обледенения.
Срок службы распределителя кранового В71-24М-02 напрямую зависит от качества подаваемого воздуха и соблюдения условий эксплуатации. При использовании подготовленного воздуха (чистота не грубее 10 класса по ГОСТ 17433-80, наличие распылённого масла) и в пределах номинального давления устройство гарантированно отрабатывает 4 миллиона циклов переключения до достижения 90% отказоустойчивости. На практике при средней интенсивности работы это соответствует многолетней безотказной эксплуатации.
Пневмораспределитель крановый В71-24М-02 УХЛ4 находит широкое применение в различных отраслях промышленности благодаря своей надёжности и простоте. В машиностроении и автомобильной промышленности он используется для управления зажимными и подающими механизмами станков, прессов и сборочных линий. В горнодобывающей промышленности и металлообработке — для управления пневмоприводами вентиляции, разгрузочных устройств и манипуляторов. В химической, текстильной и деревообрабатывающей промышленности распределитель крановый применяется в системах управления автоматическими линиями, где требуется ручное вмешательство или аварийное переключение.
В строительстве и ЖКХ устройство может служить для управления заслонками вентиляционных систем, пневмоприводами ворот или подъёмниками. В нефтегазовой отрасли распределитель пневматический В71-24М-02, благодаря своему простому и надёжному ручному управлению, используется на вспомогательном оборудовании, где критична независимость от электрических сетей. Универсальность присоединений и простая конструкция делают его незаменимым компонентом для ремонтных служб и инженерных систем на многих предприятиях.
Хотя пневмораспределитель В71-24М-02 — это устройство ручного управления, он легко интегрируется в современные концепции Industry 4.0. Установив на рукоятку простейший пневматический или электрический привод, можно подключить распределитель к ПЛК для дистанционного или автоматического управления. Состояние золотника (позиция) может быть передано в систему мониторинга через концевые выключатели или датчики положения, обеспечивая обратную связь для предиктивной аналитики и предотвращения простоев оборудования.
Продлить срок службы пневмораспределителя кранового В71-24М-02 помогает регулярное профилактическое обслуживание. Оно заключается в визуальном контроле герметичности соединений, проверке плавности хода рукоятки и контроле утечек. Рекомендуется периодическая (например, раз в год) разборка и промывка каналов и золотника в чистом растворителе, а также замена всех уплотнительных колец и манжет (ремонтного комплекта). При обнаружении повышенных усилий при переключении, заеданий или возросших утечек — необходимо провести внеплановое обслуживание.
Чаще всего изнашиваются уплотнительные кольца (РТИ) на золотнике, теряющие эластичность, и манжеты штока управления. Также со временем может происходить эрозионный износ рабочих кромок золотника или корпуса, особенно при работе с неочищенным воздухом. Большинство этих неисправностей устраняется заменой ремонтного комплекта, что делает крановый распределитель В71-24М-02 легко ремонтопригодным прямо на месте эксплуатации.
Для оперативного ремонта пневмораспределителя рекомендуется иметь ремонтный комплект (ЗИП), который включает все быстроизнашиваемые элементы. Как правило, в него входят: уплотнительные кольца круглого сечения для золотника и штока, манжеты штока, защитные кольца, пружины фиксации, стопорные элементы и крепёжные винты. Все уплотнения изготавливаются из маслобензостойкой резины, совместимой с распылёнными маслами. Оригинальные ремкомплекты для пневмораспределителя В71-24М-02 можно заказать у поставщика, что гарантирует полное соответствие геометрии и материалов, обеспечивая восстановление герметичности и ресурса устройства после ремонта.
На рынке пневмооборудования существуют различные аналоги крановых распределителей, схожих по функционалу и характеристикам с моделью В71-24М-02. К ним можно отнести: 1. Четырёхлинейные трёхпозиционные распределители с боковым присоединением G1/2". 2. Распределители с аналогичным условным проходом 16 мм, но с замкнутой нейтралью. 3. Модели с увеличенным номинальным давлением до 1.6 МПа и ручным управлением. 4. Распределители с соленоидным пилотным управлением для дистанционного переключения. 5. Компактные крановые распределители на меньший условный проход (Ду 10) с нижним присоединением.

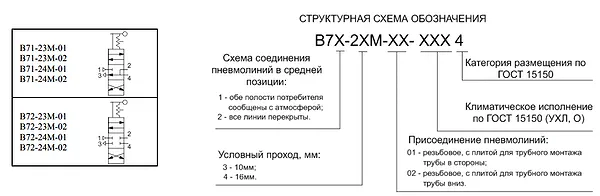

| Элемент кода | Расшифровка |
|---|---|
| В | Распределитель золотниковый |
| 7 | Тип управления: ручное |
| 1 | Конструктивное исполнение (средняя позиция — сообщение А и В с Т) |
| 24 | Типоразмер (Ду 16 мм) |
| М | Исполнение по материалу корпуса и среде (для воздуха) |
| 02 | Вариант присоединения (нижнее, резьба G1/2") |
| УХЛ4 | Климатическое исполнение и категория размещения |
Внедрение пневмораспределителя кранового В71-24М-02 УХЛ4 в систему управления приводит к прямым экономическим эффектам. Простота конструкции минимизирует риск поломок, снижая простои оборудования. Ручное управление исключает затраты на электромагнитные катушки и расход электроэнергии. Высокий ресурс в 4 миллиона циклов отодвигает сроки капитального ремонта, а доступность ремкомплектов и лёгкость ТО снижают стоимость жизненного цикла. В итоге, выбор этого надежного компонента повышает общую окупаемость (ROI) пневмосистемы.

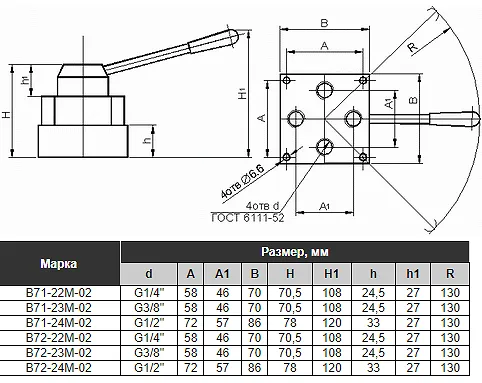

Пневмораспределитель крановый В71-24М-02 имеет компактные габариты: 86 мм в ширину, 78 мм в глубину и 115 мм в высоту (с учётом рукоятки в нейтральном положении). Это позволяет устанавливать его в стеснённых условиях электрических шкафов, на панелях управления или непосредственно на узлах оборудования. Тип присоединения — нижнее, что означает расположение всех четырёх резьбовых портов на нижней плоскости корпуса. Резьба всех портов — трубная цилиндрическая G1/2" согласно ГОСТ 6111-52.
Такое исполнение упрощает монтаж и обслуживание, так как все подводящие и отводящие трубопроводы или шланги можно собрать в единый пучок под устройством. Для монтажа корпус имеет стандартные крепёжные отверстия или площадки. При установке необходимо обеспечить свободный ход рукоятки на 90° в каждую сторону от нейтрали и исключить механические нагрузки на резьбовые патрубки от вибрации или веса трубопроводов. Именно для таких задач и был создан пневмораспределитель крановый В71-24М-02 УХЛ4.
Модель В71-24М-02 — стандартное исполнение пневмораспределителя кранового с Ду 16, нижним присоединением G1/2" и схемой 4/3 с разгрузкой в нейтрали.
Модель В71-24М-02.Х — то же исполнение, с дополнительной комплектацией пневмоглушителями на сливные линии (опция по согласованию).
Модель В71-24М-02-УХЛ4 — полное обозначение с указанием климатического исполнения для учёта в спецификациях и проектной документации. Это именно тот пневмораспределитель В71-24М-02, который вы можете купить у нас.
Пневмораспределитель крановый В71-24М-02 полностью адаптирован к условиям эксплуатации в России и странах СНГ. Конструкция и материалы рассчитаны на работу с температурными перепадами, характерными для континентального климата при эксплуатации внутри отапливаемых помещений. Устройство совместимо с отечественными смазочными материалами и маслами, применяемыми в пневмосистемах. Его надёжность проверена на множестве промышленных предприятий, от машиностроительных гигантов до объектов ЖКХ.
Хотя штатным режимом для пневмораспределителя кранового В71-24М-02 является работа в отапливаемых помещениях, при соответствующей подготовке системы он может кратковременно работать в более широком диапазоне. Ключевым моментом является предотвращение конденсации влаги и обледенения внутри каналов. При использовании осушителей воздуха и зимних сортов пневмомасла допустима эксплуатация при температурах окружающего воздуха до -20°C. В полевых условиях устройство легко поддаётся диагностике и ремонту, что доказано его использованием в мобильном ремонтном и строительном оборудовании.
Теоретически, если обеспечить на Марсе герметичный корпус с земной атмосферой внутри и подавать подготовленный воздух нужного давления, то пневмораспределитель крановый В71-24М-02 без проблем продолжил бы свою службу. Его механическая, не зависящая от электричества, конструкция идеально подошла бы для базовых операций в условиях низких температур и разреженной внешней атмосферы. Такой запас прочности и независимости — не фантастика, а реальные качества этого устройства.
Какой ресурс у пневмораспределителя кранового В71-24М-02?
Производителем гарантирован ресурс не менее 4 миллионов циклов переключения до момента, когда не менее 90% устройств сохраняют работоспособность при соблюдении условий эксплуатации.
Какое рабочее давление и температура у распределителя В71-24М-02?
Номинальное рабочее давление — 1.0 МПа (10 кгс/см²). Рекомендуемый температурный диапазон окружающей среды от +5°C до +40°C. Допустимая температура рабочей среды (воздуха) аналогичная.
Как осуществляется доставка пневмораспределителей по России и СНГ?
Доставка осуществляется транспортными компаниями во все регионы России и страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Можно ли установить пневмораспределитель В71-24М-02 в условиях низких температур?
Исполнение УХЛ4 предполагает работу в условиях положительных температур в закрытых отапливаемых помещениях. Для работы в условиях отрицательных температур необходимы специальные меры по подготовке воздуха (осушение, обогрев), что может быть организовано в составе системы.
Для того чтобы купить оригинальный и надёжный пневмораспределитель крановый В71-24М-02 УХЛ4 с гарантией 12 месяцев, достаточно сделать заказ у нас. Мы обеспечиваем высокий уровень сервиса и конкурентоспособные цены от производителя. Вам доступна возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативная доставка по всей России и в страны СНГ. Выбирая нас, вы получаете не просто устройство, а полноценное решение для вашего производства с технической поддержкой от команды опытных инженеров. Ваш надёжный партнёр в мире промышленной пневматики — бренд Гидромаш.
