Фильтры и коалесцентные осушители Серия N204-F00 Camozzi — это надёжное решение для очистки и осушки сжатого воздуха в пневматических системах. Подходят для применения в машиностроении, металлургии, пищевой промышленности и других отраслях, где критически важно качество рабочей среды. Прозрачный пластмассовый стакан позволяет визуально контролировать уровень скопления конденсата, что обеспечивает своевременный слив и стабильную работу оборудования.
Фильтры и коалесцентные осушители Серия N204-F00 Camozzi оснащаются ручным или полуавтоматическим сливным клапаном, реагирующим на снижение давления ниже 0,3 бар или отключение компрессора. Это предотвращает накопление влаги и загрязнений, увеличивая ресурс пневмооборудования. В зависимости от требований к очистке, доступны три модификации фильтрующих элементов: 25 мкм — базовая, 5 мкм — тонкая очистка и 0,01 мкм — сверхтонкая очистка для критических систем.
| Параметр | Значение |
|---|---|
| Рабочее давление | 0,3–16 бар |
| Тип рабочей среды | Сжатый воздух |
| Диапазон температур | 0–50 °C при давлении до 10 бар |
| Присоединительные размеры | G1/8, G1/4 |
| Фильтрующая тонкость | 25 мкм (стандарт), 5 мкм, 0,01 мкм — по заказу |
| Тип фильтрующего элемента | HOPE или спечённая бронза |
| Способ слива конденсата | Ручной, полуавтоматический, автоматический (по перепаду давления или по времени) |
| Масса | 0,22 кг |
| Номинальная производительность | Уточняется по графикам расхода |
| Материал корпуса | Латунь, грилламид, нейлон, уплотнения из NBR |
Фильтры и коалесцентные осушители Серия N204-F00 Camozzi работают по принципу механической и коалесцентной фильтрации. Воздух поступает в корпус, снижает скорость, и капли влаги остаются на стенках под действием центробежных сил. Затем поток проходит через фильтрующий элемент, где происходит задержка мелких частиц и аэрозолей. Коалесцентный режим особенно эффективен при удалении масляного тумана и мельчайших водяных капель, которые конденсируются в более крупные и удаляются через сливной клапан.
Работоспособность фильтров и коалесцентных осушителей Серия N204-F00 Camozzi обеспечивается в диапазоне 0–50 °C. При превышении температуры или образовании льда в стакане возможны повреждения уплотнителей и нарушение герметичности. Срок службы зависит от интенсивности эксплуатации и качества входного воздуха, но при регулярной замене фильтроэлемента составляет не менее 5 лет. Рекомендуется проводить ежемесячный визуальный контроль и ежеквартальную профилактическую замену картриджей.
Фильтры и коалесцентные осушители Серия N204-F00 Camozzi широко используются на компрессорных станциях, линиях пневмоприводов станков, автоматизированных упаковочных линиях, окрасочных камерах и оборудовании пищевой промышленности. Благодаря компактности и надёжности они идеально подходят как для отдельных узлов, так и для централизованных систем подготовки воздуха. Популярны в логистике, производстве, энергетике и АЗС.
Изображение: фильтр влагоотделитель Серия N204-F00 Camozzi, вид спереди, с присоединением G1/4.

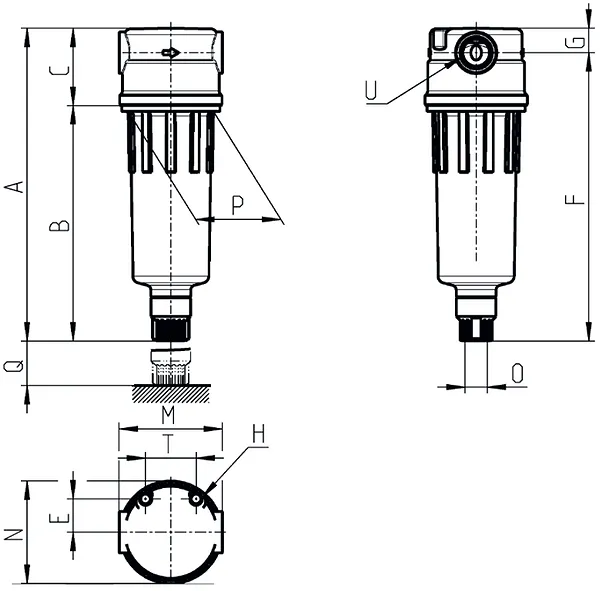

Таблица ниже отображает габаритные размеры моделей в линейке Серии N204-F00 Camozzi и близких модификаций.
| Модель | A | B | C | E | F | G | H | M | N | O | P | Q | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N108-F00 | 111 | 78 | 33 | 14,5 | 101 | 10 | M5 | 45 | — | G1/8 | 38 | 40 | — | G1/8 |
| N104-F00 | 111 | 78 | 33 | 14,5 | 101 | 10 | M5 | 45 | — | G1/8 | 38 | 40 | — | G1/4 |
| N208-F00 | 135 | 102 | 33 | 14,5 | 125 | 10 | M5 | 45 | — | G1/8 | 38 | 40 | — | G1/8 |
| N204-F00 | 135 | 102 | 33 | 14,5 | 125 | 10 | M5 | 45 | 44,5 | G1/8 | 38 | 40 | 22 | G1/4 |
Диапазон габаритов: длина — 111–135 мм, высота — 78–102 мм. Вес — 0,22 кг. Код ТН ВЭД: 8421398090.
| Компонент | Примечание |
|---|---|
| Фильтрующий элемент (25/5/0,01 мкм) | Основная заменяемая деталь |
| Прозрачный стакан | Может трескаться при ударах или замерзании конденсата |
| Уплотнительные кольца (NBR) | Деградируют при высокой температуре |
| Сливной клапан (ручной/автоматический) | Требует периодической чистки и замены |
Модель N204-F00 расшифровывается следующим образом:
N — серия фильтров;
2 — размер стакана: 1 — малый, 2 — нормальный;
04 — присоединение G1/4;
F — фильтр;
00 — модификация: слив (0 — ручной/полуавтомат), фильтр (0 — 25 мкм).
— N204-F00 — базовая модель, G1/4, 25 мкм, полуавтоматический слив
— N204-F18 — G1/4, фильтр 0,01 мкм, автоматический слив
— N108-F04 — G1/8, малый стакан, слив по перепаду давления
Пневмотехник приходит домой и говорит жене: "Ты сегодня как фильтр влагоотделитель Серия N204-F00 Camozzi после смены — вся в стрессе и конденсате!" Она: "А ты молчи, ты и есть этот самый конденсат!"
Ниже — ответы на актуальные вопросы российских инженеров и закупщиков.
Бренд и поставщик Гидромаш предлагает фильтры и коалесцентные осушители Серия N204-F00 Camozzi с гарантией и доставкой по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Поставки осуществляются со склада в Екатеринбурге. Быстрая отгрузка, техподдержка, помощь в подборе аналогов. Заказывайте на сайте или через раздел Контакты. У нас только оригинальная продукция Гидромаш и совместимые решения высокого качества.
