| Давление, Мпа | 0,63 |
| Вес, кг | 0,9 |

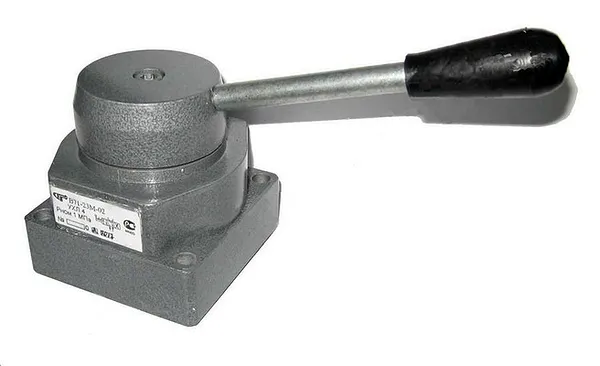

Пневмораспределитель крановый В72-23М-02 УХЛ4 – это компактный ручной клапан с золотниковым механизмом для переключения потоков сжатого воздуха в пневмосистемах. Устройство обеспечивает надежное управление исполнительными механизмами в промышленных условиях, отличается простотой конструкции, высоким ресурсом и ремонтопригодностью.
Пневмораспределитель крановый В72-23М-02 представляет собой элемент регулирующей пневмоаппаратуры, предназначенный для ручного (муафетного) управления направлением потока рабочей среды – сжатого очищенного воздуха. Основная задача данного пневмораспределителя – коммутация линий: подключение источника давления к потребителю, сброс давления из полости потребителя в атмосферу или полное перекрытие каналов в нейтральном положении.
Конструктивно пневмораспределитель крановый В72-23М-02 выполнен в виде четырехлинейного трехпозиционного крана (схема 4/3). Особенностью именно модификации В72 является то, что в средней позиции рукоятки все каналы устройства перекрыты (запорный тип). Это обеспечивает надежную фиксацию положения пневмоцилиндра или иного исполнительного органа при остановке системы, предотвращая произвольные движения под действием внешних сил.
Ключевыми техническими особенностями пневмораспределителя кранового В72-23М-02 являются рабочее давление до 1,0 МПа (10 бар), пропускная способность Kv 1,6 м³/ч и условный проход 10 мм. Устройство предназначено для эксплуатации в умеренном и холодном климате (исполнение УХЛ4), что делает его востребованным на всей территории России и стран СНГ.
Работа пневмораспределителя кранового В72-23М-02 напоминает действия педантичного регулировщика на перекрестке: он четко и без спешки направляет потоки-«машины» в нужные «ряды» — линии пневмосистемы, а в своей средней позиции просто поднимает руку, останавливая всё движение. Никаких самопроизвольных манёвров — полный контроль.
| Параметр | Значение для В72-23М-02 |
|---|---|
| Условный проход (Ду), мм | 10 |
| Пропускная способность (Kv), м³/ч | 1,6 |
| Номинальное давление (PN), МПа | 1,0 (10 бар) |
| Число линий / позиций | 4 / 3 |
| Тип в средней позиции | Все линии перекрыты |
| Присоединительная резьба | G3/8" (нижнее присоединение) |
| Усилие переключения, Н, не более | 39,2 |
| Утечки воздуха, см³/мин, не более | 500 |
| Полный ресурс, циклов, не менее | 4 000 000 |
| Масса, кг | 0,9 |
| Рабочая среда | Сжатый очищенный воздух |
Принцип работы пневмораспределителя кранового В72-23М-02 основан на осевом перемещении цилиндрического золотника внутри корпуса. При повороте рукоятки оператора золотник проворачивается, и его канавки (рабочие кромки) совмещают определенные каналы корпуса, открывая путь для потока воздуха от источника (линия P) к потребителю (линии A или B) либо соединяя полости потребителя с атмосферой (линия T).
В средней (нейтральной) позиции пневмораспределителя кранового В72-23М-02 рабочие кромки золотника перекрывают все основные каналы (P, A, B, T). Это обеспечивает гидравлическую (в данном случае пневматическую) блокировку исполнительного механизма, что бывает критически важно для безопасности или точности позиционирования. Надежность такой схемы напрямую зависит от точности изготовления пары золотник-корпус и качества уплотнений.
Типовая ошибка – установка пневмораспределителя кранового В72-23М-02 без фильтра-влагоотделителя на входе. Даже незначительные примеси воды и твердых частиц в сжатом воздухе приводят к ускоренному износу прецизионных поверхностей золотника, падению герметичности и заклиниванию. Всегда используйте подготовленный воздух!
Пневмораспределитель крановый В72-23М-02 в исполнении УХЛ4 рассчитан на работу в широком температурном диапазоне, характерном для умеренно-холодного климата. Температура окружающей среды и рабочей среды влияет на вязкость смазки и эластичность уплотнительных элементов.
Заявленный производителем полный ресурс данного пневмораспределителя составляет не менее 4 миллионов циклов переключения. На практике срок службы напрямую зависит от чистоты рабочей среды, отсутствия перегрузок по давлению и регулярного технического обслуживания. При соблюдении условий эксплуатации изделие может безотказно работать в течение многих лет.
Пневмораспределитель крановый В72-23М-02 находит применение в различных отраслях промышленности. В машиностроении и автомобильной промышленности он используется для управления зажимными и подающими устройствами на станочных линиях. В горнодобывающей и нефтегазовой отраслях – в системах дистанционного управления задвижками или в контрольно-измерительной аппаратуре. В металло- и деревообработке пневмораспределитель участвует в работе пневмопистолетов, подъемников, оборудования для выдува стружки. В химической и текстильной промышленности его применяют для управления заслонками, шиберами и дозаторами. В строительстве и ЖКХ это устройство может управлять системами пневмотранспорта, воротами, механизмами очистных сооружений.
Пневмораспределитель крановый В72-23М-02, будучи ручным устройством, может интегрироваться в современные автоматизированные системы через дополнительные электропневматические преобразователи или сервоприводы. Это позволяет дистанционно управлять им через ПЛК или SCADA-систему, включать в контуры IoT для мониторинга количества циклов и прогнозирования необходимости технического обслуживания. В Human-Robot Collaboration (HRC) такие распределители остаются незаменимыми для ручного аварийного управления или наладки.
Для продления срока службы пневмораспределителя кранового В72-23М-02 необходимо, в первую очередь, обеспечить качественную подготовку воздуха (фильтрация, осушение). Регламентное обслуживание включает периодический визуальный осмотр, проверку легкости хода рукоятки и осмотр на предмет внешних утечек.
Быстрее всего изнашиваются уплотнительные кольца и манжеты золотника, контактирующие с движущимися частями. При потере герметичности или увеличении усилия переключения требуется разборка, промывка каналов и замена уплотнений.
Для оперативного ремонта пневмораспределителя кранового В72-23М-02 рекомендуется иметь ремонтный комплект (ЗИП), который обычно включает уплотнительные кольца и манжеты золотника из маслобензостойкой резины, уплотнения штока рукоятки, возвратные пружины (при наличии), а также стандартный крепеж. Заказать оригинальный ремкомплект для пневмораспределителя В72-23М-02 можно у поставщика.
1. Пневмораспределитель В72-23М-01 – аналог с боковым присоединением.
2. Пневмораспределитель В71-23М-02 – модель с иной схемой работы в средней позиции (полости потребителя сообщены с атмосферой).
3. Пневмораспределитель крановый КВМ-10 – распределитель другого типоразмера с похожими характеристиками.
4. Четырехлинейный трехпозиционный кран с проходным сечением 8 мм и давлением 1 МПа.
5. Ручной золотниковый клапан с монтажом на панель и давлением до 1,6 МПа.

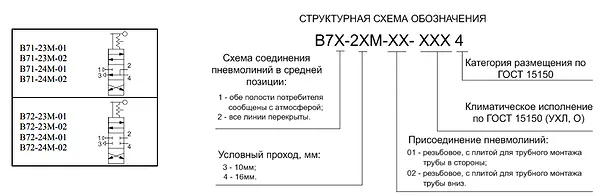

| Элемент кода | Расшифровка для В72-23М-02 |
|---|---|
| В72 | Серия пневмораспределителей крановых, средняя позиция – все линии перекрыты |
| 23 | Типоразмер (условный проход 10 мм) |
| М | Материал корпуса – алюминиевый сплав |
| 02 | Исполнение по присоединению (нижнее, резьба G3/8") |
| УХЛ4 | Климатическое исполнение (умеренный и холодный климат, категория размещения 4) |
Внедрение надежного пневмораспределителя кранового В72-23М-02 ведет к снижению простоев технологического оборудования из-за отказов пневмоаппаратуры, экономии затрат на частый ремонт и замену дешевых, но ненадежных аналогов. Высокий ресурс в 4 млн циклов снижает TCO (общую стоимость владения), улучшая окупаемость инвестиций в оснастку и линии.

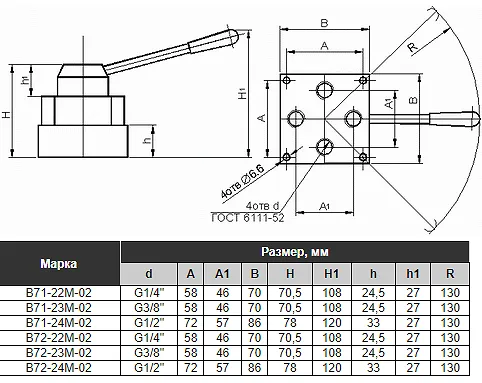

Общие габариты пневмораспределителя кранового В72-23М-02 составляют 70 мм в длину, 71 мм в ширину и 107 мм в высоту (без учета выступающей рукоятки). Устройство имеет компактный корпус, позволяющий монтаж в ограниченном пространстве пневмошкафов или на агрегатах.
Тип присоединения – нижнее, с накидными гайками (или штуцерами) под трубную цилиндрическую резьбу G3/8" согласно ГОСТ 6111-52. Это обеспечивает удобный монтаж и обслуживание подводящих магистралей.
Пневмораспределитель крановый В72-23М-02 УХЛ4 – модель с нижним присоединением, давлением до 10 бар.
Пневмораспределитель В72-23М-02 – для работы на сжатом воздухе, с запорной нейтралью.
Кран пневматический В72-23М-02 – ручной 4/3 распределитель типоразмера 10 мм.
Пневмораспределитель крановый В72-23М-02 в климатическом исполнении УХЛ4 адаптирован для работы в широком диапазоне температур, характерных для России. Он совместим с типовыми отечественными схемами подготовки воздуха, устойчив к типовым промышленным загрязнениям и готов к эксплуатации на объектах ЖКХ, в заводских цехах и на мобильной технике по всей территории РФ и стран СНГ.
Конструкция пневмораспределителя кранового В72-23М-02 позволяет ему функционировать в условиях пониженных температур благодаря применению соответствующих материалов и смазок. Температурный диапазон исполнения УХЛ4 покрывает большинство экстремальных условий российских зим. Устройство совместимо с воздухом, подготовленным по отечественным стандартам, а его конструкция допускает разборку, замену уплотнений и ремонт даже в полевых условиях квалифицированным персоналом.
Теоретически пневмораспределитель крановый В72-23М-02 мог бы работать в герметичном отсеке марсианской или лунной базы для управления системами жизнеобеспечения или манипуляторами. Для этого потребовалось бы поддержание земного давления и температуры внутри модуля, а также замена штатных уплотнений на материалы, стойкие к космической радиации и глубокому вакууму снаружи. Но сама надежность его золотниковой механики — подходящее качество для гипотетических внеземных миссий.
Какое давление выдерживает пневмораспределитель крановый В72-23М-02?
Рабочее давление данной модели составляет до 1,0 МПа (10 бар). Превышение этого давления может привести к повреждению уплотнений или корпуса.
Какое присоединение у модели В72-23М-02?
Данная модификация имеет нижнее присоединение с цилиндрической трубной резьбой G3/8". Существует также вариант В72-23М-01 с боковым присоединением.
Какая доставка возможна для пневмораспределителя В72-23М-02 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Мы осуществляем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в крупных городах.
Какой ресурс у этого распределителя?
Заявленный производителем полный 90%-ный ресурс пневмораспределителя кранового В72-23М-02 составляет не менее 4 миллионов циклов переключения при соблюдении условий эксплуатации.
Выбирая оборудование бренда Гидромаш, вы получаете оригинальный пневмораспределитель крановый В72-23М-02 с гарантией производителя 12 месяцев. Мы предлагаем выгодную цену и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша логистическая служба обеспечивает оперативную доставку заказов по всей территории России и в страны СНГ. Чтобы купить или заказать данный пневмораспределитель, обратитесь к нашим менеджерам.
