Описание и назначение серии кран башенный QTZ650tm (S650 M32)
Кран башенный QTZ650tm (S650 M32) — это высокопроизводительная строительная техника, предназначенная для выполнения широкого спектра строительно-монтажных операций. Данная модель активно применяется при возведении жилых, гражданских и промышленных объектов различной этажности. Благодаря высокой грузоподъёмности и устойчивой конструкции, кран башенный QTZ650tm (S650 M32) обеспечивает надёжную работу с элементами строительных конструкций весом до 32 тонн. Эта серия оптимизирована для эксплуатации в сложных условиях и отличается долгим сроком службы.
Модель QTZ650tm (S650 M32) относится к классу самонаращиваемых кранов с верхним поворотом. Устройство оснащено балочной стрелой и подращиваемой снизу башней, что позволяет увеличивать высоту монтажа по мере роста здания. Круг работы кран башенный QTZ650tm (S650 M32) составляет от 18,4 до 70 метров, а максимальная высота подъёма — 61,19 метра. Кран доступен в нескольких исполнениях: стационарном, стационарно-приставном и на рельсовом ходу, что делает серию QTZ650tm (S650 M32) универсальной для применения на различных типах объектов.
Производитель — Гидромаш — гарантирует высокое качество сборки и точность инженерных решений. Кран башенный QTZ650tm (S650 M32) соответствует требованиям безопасности и эффективности, предъявляемым к современной строительной технике. Поставка осуществляется напрямую со склада в Екатеринбурге с доставкой по всей России, включая Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Параметр | Значение |
|---|---|
Длина секции башни | 2,5 x 2,5 м |
Собственный вес крана | 212 т |
Код ТН ВЭД | 8426 19 000 0 |
Механизм | Характеристика 1 | Характеристика 2 | Характеристика 3 | Режим 1 | Режим 2 | Режим 3 | Грузоподъёмность, т | Мощность, кВт | ||
|---|---|---|---|---|---|---|---|---|---|---|
Тип стрелы | Балочная | |||||||||
Тип башни | Подращиваемая снизу | |||||||||
Подъём груза | 90LVF | м/мин | 30 | 57 | 81 | 15/10 | 28/19 | 40/27 | 800 | 90 |
|
|
|
|
|
|
|
|
|
| |
Грузоподъёмность | т | 11 | 5,5 | 2,75 | 22/32 | 11/16 | 5,5/8 |
|
| |
Передвижение тележки | 15TVF | м/мин | 0–45 | 15 | ||||||
Поворот | 11SVF | рад/мин | 0–0,6 | 11×3 | ||||||
|
| |||||||||
Передвижение | 5,5TRVF | м/мин | 0–15 | 5,5×6 | ||||||
Max/Min вес подъёма |
| т | 32–7,52 |
| ||||||
Круг работы |
| м | 70–18,4 |
| ||||||
Высота подъёма |
| м | 61,19 |
| ||||||
Собственный вес |
| т | 212 |
| ||||||
Напряжение |
| 380 В, 50 Гц / 440 В, 60 Гц | ||||||||
Мощность |
| 200 кВА | ||||||||
Размер секции башни | м | 2,5×2,5 | ||||||||
Кран башенный QTZ650tm (S650 M32) работает по принципу верхнего поворота, когда поворотная платформа расположена на верхней части башни. Благодаря этому снижается нагрузка на опорную часть и улучшается устойчивость конструкции при работе на большой высоте. Подъём, перемещение тележки и поворот башни осуществляются с помощью электроприводов, управляемых из кабины оператора с панорамным обзором. Механизмы оснащены частотными преобразователями, обеспечивающими плавный пуск и точное позиционирование груза. Система самонаращивания позволяет наращивать секции башни без привлечения дополнительной техники, что ускоряет монтаж и повышает автономность.
Кран башенный QTZ650tm (S650 M32) рассчитан на эксплуатацию в широком диапазоне температур — от -20°C до +40°C, что делает его пригодным для работы в климатических условиях большинства регионов России. Корпусные детали изготовлены из высокопрочной стали с антикоррозионным покрытием. При соблюдении правил технического обслуживания и регулярной смазке механизмов срок службы крана башенный QTZ650tm (S650 M32) превышает 20 лет. Гидромаш проводит техническое сопровождение и предоставляет запасные части для поддержания оборудования в рабочем состоянии.
Серия кран башенный QTZ650tm (S650 M32) применяется на крупных строительных площадках, включая многоэтажное жилищное строительство, возведение промышленных цехов, монтаж мостов и тоннелей. Также модель востребована при реконструкции зданий, где требуется точное и мощное грузоподъёмное оборудование. Благодаря универсальному исполнению, кран башенный QTZ650tm (S650 M32) может быть установлен как на фундамент, так и на рельсовый путь для повышения мобильности.

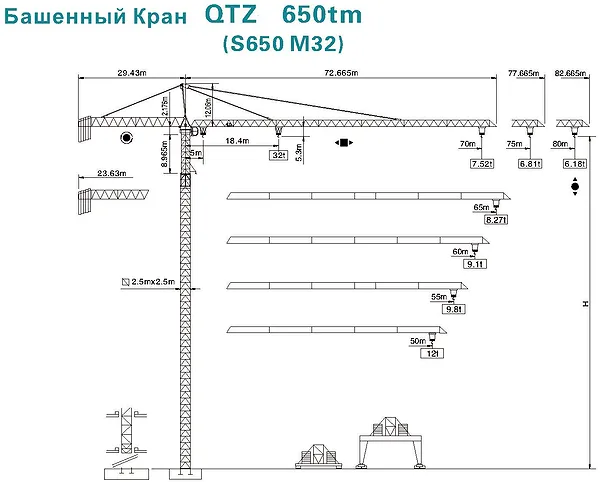

Схема башенного крана, вид сбоку — модель QTZ650tm (S650 M32), тип присоединения — болтовое, исполнение — верхний поворот

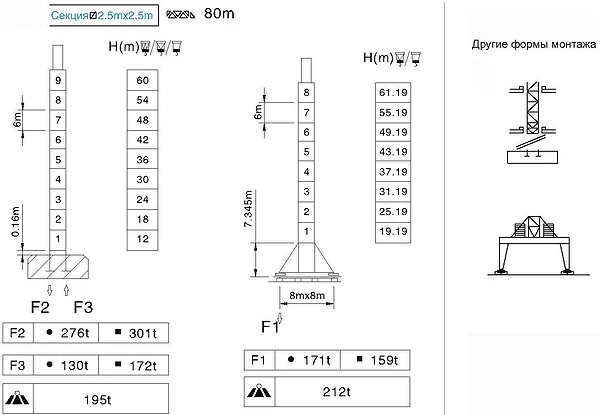

Схема монтажа по высоте — кран башенный QTZ650tm (S650 M32), вид сзади, с размерами секций

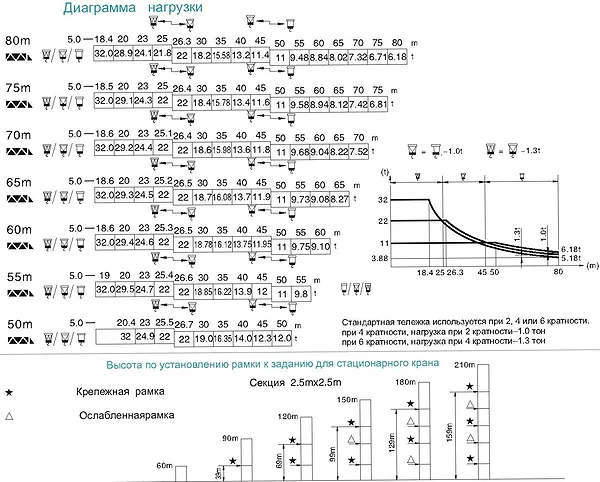

Диаграмма нагрузки — максимальная грузоподъёмность при разном вылете стрелы на кране QTZ650tm (S650 M32)
Чертёж противовеса — башенный кран QTZ650tm (S650 M32), вид снизу, с размерами и массой
Для крана башенный QTZ650tm (S650 M32) доступны оригинальные запасные части от производителя Гидромаш. Ниже приведён список типовых компонентов, требующих замены в процессе эксплуатации:
Компонент | Частота замены | Примечание |
|---|---|---|
Тормозные колодки подъёмного механизма | 1 раз в 6–12 месяцев | Зависит от интенсивности использования |
Подшипники поворотного механизма | 1 раз в 3–5 лет | При шуме и люфте |
Тросы грузоподъёмные | При износе более 10% | Ежемесячный осмотр |
Электродвигатели (подъём, поворот, передвижение) | При выходе из строя | Ремонт или замена |
Гидроцилиндры самонаращивания | 1 раз в 5–7 лет | При утечке масла |
• Кран башенный QTZ650tm (S650 M32) — 1 шт., стационарное исполнение, с комплектом инструментов и документацией
• Ремкомплект для крана QTZ650tm (S650 M32) — тросы, колодки, подшипники
• Контрольная диагностика крана башенный QTZ650tm (S650 M32) с выездом специалиста
— Почему крановщик не женится?
— Потому что он уже находится в состоянии постоянного подъёма: кран башенный QTZ650tm (S650 M32) не позволяет ему опуститься на землю!
Вопрос: Как выбрать между моделями серии QTZ650tm (S650 M32)?
Ответ: Все модификации отличаются в основном по способу установки: стационарная — для фундамента, прицепная — для крепления к зданию, рельсовая — для мобильного использования. Выбор зависит от типа объекта и высоты строительства.
Вопрос: Какие сроки поставки крана башенный QTZ650tm (S650 M32)?
Ответ: При наличии на складе в Екатеринбурге — от 7 дней. Изготовление под заказ — до 60 рабочих дней. Доставка до Москвы — 5 дней, до СПб — 7 дней.
Вопрос: Совместим ли кран башенный QTZ650tm (S650 M32) с существующим электрооборудованием?
Ответ: Да, модель работает при напряжении 380 В, 50 Гц или 440 В, 60 Гц, что позволяет использовать её на большинстве российских объектов.
Вопрос: Требуется ли специальное разрешение для эксплуатации кран башенный QTZ650tm (S650 M32)?
Ответ: Да, требуется регистрация в Ростехнадзоре и наличие аттестованного оператора. Гидромаш помогает в оформлении документации.
Кран башенный QTZ650tm (S650 M32) — это надёжное и производительное оборудование от проверенного производителя Гидромаш. Поставка осуществляется напрямую со склада в Екатеринбурге с доставкой по всей России. Наши специалисты подберут оптимальную комплектацию и помогут с пусконаладкой. Для заказа или консультации оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
