Кран башенный QTZ1200tm (S1200 K64) — это высокопроизводительная строительная машина, предназначенная для выполнения сложных строительно-монтажных задач на объектах гражданского, жилого и промышленного назначения. Благодаря грузоподъёмности до 64 тонн и максимальному вылету стрелы 70 метров, кран башенный QTZ1200tm (S1200 K64) обеспечивает эффективную работу при возведении высотных зданий и инженерных сооружений. Оборудование отлично подходит для монтажа крупногабаритных элементов каркаса, бетонных конструкций и ферм.
Кран башенный QTZ1200tm (S1200 K64) производится в нескольких исполнениях: стационарном, стационарно-приставном и мобильном на рельсовом ходу, что обеспечивает гибкость в выборе конфигурации под конкретные условия строительства. Возможность самонаращивания башни и верхний поворот повышают универсальность и безопасность эксплуатации.
Серия QTZ1200tm (S1200 K64) разработана с учётом требований российского рынка к надёжности, простоте обслуживания и адаптации к различным климатическим условиям. Кран башенный QTZ1200tm (S1200 K64) показывает стабильную производительность даже при экстремальных нагрузках.
| Параметр | Значение |
|---|---|
| Максимальная высота подъёма | 61,8 м |
| Максимальный вылет стрелы | 70 м |
| Минимальный круг работы | 6 м |
| Максимальный круг работы | 70 м |
| Собственный вес | 300 т |
| Размер секции башни | 4x4 м |
Код ТН ВЭД: 8426.20.000
| Параметр | Единица измерения | Значение |
|---|---|---|
| Тип стрелы | — | Балочная |
| Тип башни | — | Подращиваемая снизу |
| Механизм подъёма (лебёдка) | — | 160LVF |
| Грузоподъёмность (max/min) | т | 64 / 17,3 |
| Скорость подъёма при разных грузах | м/мин | 19,5–800 |
| Мощность лебёдки подъёма | кВт | 160 |
| Механизм передвижения тележки | — | 22TVF |
| Скорость передвижения тележки | м/мин | 0–34 |
| Механизм поворота | — | 11SVF |
| Скорость поворота | рад/мин | 0–0,6 |
| Мощность поворота | кВт | 11×4 |
| Напряжение питания | — | 380 В, 50 Гц / 440 В, 60 Гц |
| Мощность станции | кВА | 300 |
| Тип рабочей среды | — | Атмосферные условия, неагрессивная среда |
Кран башенный QTZ1200tm (S1200 K64) оснащён механической системой с верхним поворотом, что обеспечивает равномерное распределение нагрузки и упрощает балансировку при работе на больших вылетах. Подъёмные операции реализуются через лебёдку 160LVF, обеспечивающую плавное и точное перемещение грузов. Перемещение тележки по стреле выполнено на скорости до 34 м/мин, что позволяет быстро позиционировать груз. Поворотная часть крана вращается с регулируемой скоростью до 0,6 рад/мин, исключая рывки и обеспечивая точность установки.
Система самонаращивания позволяет увеличивать высоту башни по мере роста здания, что особенно важно при строительстве высоток. Все механизмы управляются с пульта оператора, расположенного в кабине, оснащённой эргономичным интерфейсом и системами безопасности.
Кран башенный QTZ1200tm (S1200 K64) рассчитан на эксплуатацию в температурном диапазоне от -20°C до +40°C, что делает его пригодным для использования в различных климатических зонах России. При соблюдении регламентных работ и технического обслуживания срок службы крана превышает 20 лет. Периодичность ТО и замена изнашивающихся узлов производятся согласно инструкции завода-изготовителя.
Кран башенный QTZ1200tm (S1200 K64) используется на крупных строительных площадках при возведении высотных жилых комплексов, административных зданий, промышленных цехов и мостовых конструкций. Благодаря высокой производительности и надёжности, он незаменим при работе с тяжёлыми железобетонными панелями, стальными колоннами и технологическим оборудованием. Устройство успешно применяется в условиях ограниченного пространства благодаря компактной базе и адаптации под различное основание — анкерное, рельсовое или приставное к фасаду.

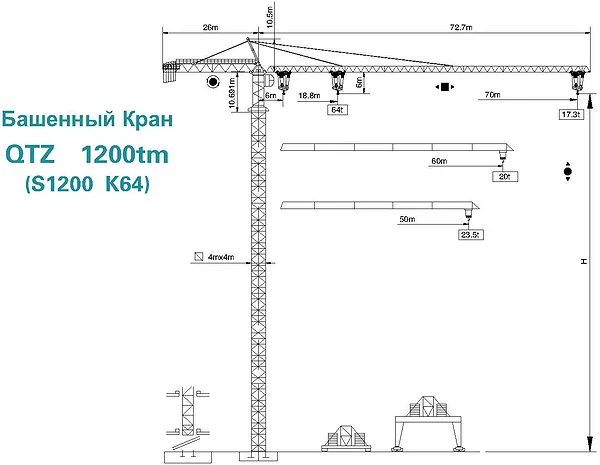

Схема башенного крана QTZ1200tm (S1200 K64), вид сбоку, с присоединительными размерами башни и стрелы

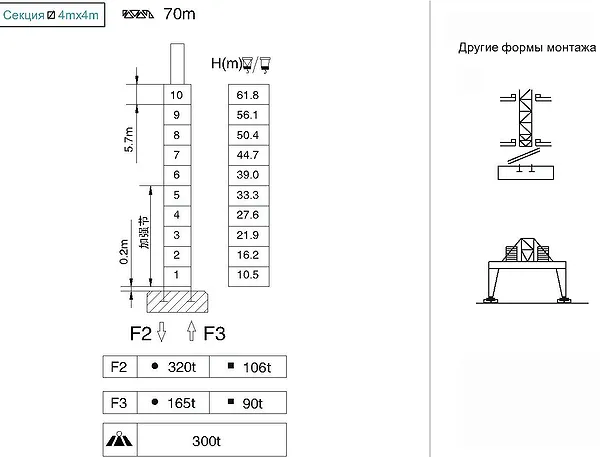

Схема по высоте и монтажа крана башенного QTZ1200tm (S1200 K64), включая крепление к зданию

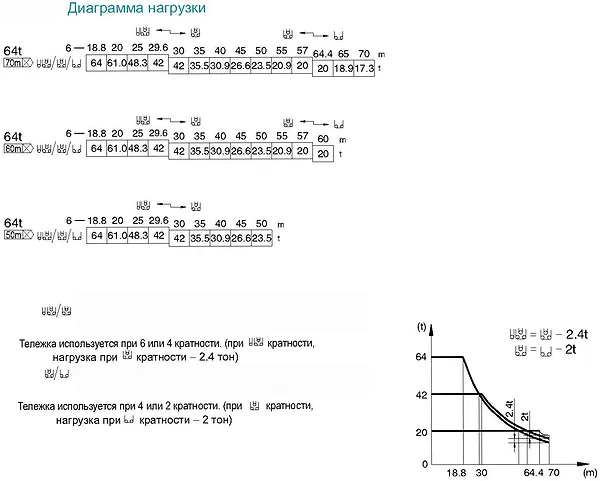

Диаграмма нагрузки башенного крана QTZ1200tm (S1200 K64), допустимые грузы на разных вылетах

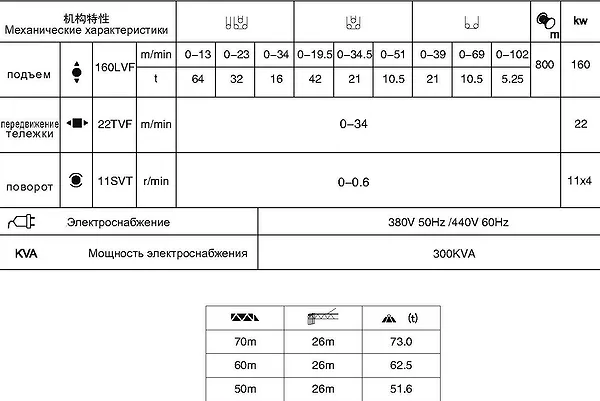

Технические параметры и схема противовеса крана башенного QTZ1200tm (S1200 K64)
| Компонент | Описание |
|---|---|
| Тормоза лебёдки | Проверяются и заменяются по износу колодок |
| Подшипники поворотного механизма | Требуют смазки и замены при повышении люфта |
| Канаты подъёма и тяги | Один из основных расходных элементов, подлежат замене после достижения нормативного износа |
| Редукторы | Требуют периодической замены масла и диагностики зацепления |
Модель QTZ1200tm (S1200 K64) расшифровывается следующим образом:
QTZ — Китайская маркировка башенного крана (кран подъёмный, башенный, с верхним поворотом)
1200 — момент силы (т·м)
tm — модификация для международного рынка, с улучшенной системой крепления и управления
S1200 K64 — европейская серия, где K64 обозначает грузоподъёмность 64 тонны на минимальном вылете
Наши клиенты заказывают кран башенный QTZ1200tm (S1200 K64) для:
– Строительства небоскрёбов в Москве и Санкт-Петербурге
– Монтажа промышленного оборудования на заводах в Челябинске и Нижнем Новгороде
– Устройства мостовых конструкций в Омске и Ростове-на-Дону
Запросить коммерческое предложение с учётом конкретных требований к исполнению и комплектации.
— Почему кран башенный QTZ1200tm (S1200 K64) никогда не врёт?
— Потому что у него всегда точная диаграмма нагрузки!
Как выбрать нужную модификацию крана башенного QTZ1200tm (S1200 K64)?
Выбор зависит от высоты сооружения, типа основания и наличия пространства. Для высотных зданий — стационарно-приставной, для подвижности на площадке — рельсовый ход.
Какие сроки поставки крана башенного QTZ1200tm (S1200 K64)?
Средний срок поставки — 45–60 дней с момента заказа. Возможна доставка сборных комплектов для срочной сборки.
Можно ли эксплуатировать QTZ1200tm (S1200 K64) зимой?
Да, кран устойчив к низким температурам. Рекомендуется использовать зимние смазки и проверять электрические цепи при -20°C.
Подходит ли QTZ1200tm (S1200 K64) для реконструкции старых зданий?
Да, благодаря возможности приставки к фасаду и компактным габаритам в транспортировке, он идеален для реконструкции.
Кран башенный QTZ1200tm (S1200 K64) от поставщика Гидромаш — это оптимальное сочетание мощности, надёжности и адаптивности. Поставка осуществляется из Екатеринбурга по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Связаться с нами для уточнения условий поставки и комплектации.
