Техническое оборудование от Гидромаш — это надёжность и точность, особенно когда речь идёт о строительной технике. Кран башенный QTZ500tm (K50/60) — один из ведущих представителей серии QTZ500tm (K50/60), разработанных для решения сложных задач на крупных строительных объектах. Устройства этой серии активно применяются на жилых, гражданских и промышленных объектах благодаря высокой производительности, устойчивости и возможности подъёма грузов до 20 тонн.
Каждая модель серии QTZ500tm (K50/60) проектируется с учётом требований российских условий эксплуатации: перепады температур, продолжительность рабочего цикла, высокая нагрузка. Кран башенный сочетает в себе передовые технологии управления и безопасную эксплуатацию на высоте более 68 метров.
Серия башенных кранов QTZ500tm (K50/60) предназначена для комплексного решения задач по вертикальному и горизонтальному перемещению строительных конструкций массой до 20 тонн. Такие краны активно применяются при строительстве многоэтажных жилых комплексов, промышленных зданий, мостов и объектов энергетики. Благодаря возможности самонаращивания башни и верхнему повороту кабины, кран башенный QTZ500tm (K50/60) обеспечивает максимальный радиус действия — до 70 метров при минимальном вылете в 25 метров.
Модели серии QTZ500tm (K50/60) могут эксплуатироваться в трёх исполнениях: стационарном, стационарно-приставном и на рельсовом ходу, что делает их универсальными для различных типов строительных площадок.
Кран башенный QTZ500tm (K50/60) оснащён современными механизмами подъёма, поворота и передвижения, обеспечивающими высокую точность и безопасность работ. Все системы управляются с центрального пульта, что позволяет оператору контролировать каждый этап работы.
|
Механизмы крана башенного |
м |
кВт |
||
|
Тип стрелы крана |
Балочная |
|||
|
Тип башни крана |
Подращиваемая снизу |
|||
|
Подъем груза |
90LVF |
м/мин |
600 |
90 |
|
т |
20 / 5 / 2,5 |
|||
| Грузоподъёмность при разных вылетах стрелы |
до 20 т при 25 м, до 5 т при 60 м, до 2,5 т при 70 м |
|||
|
Передвижение тележки |
11TVF |
м/мин |
0–60 |
11 |
|
Поворот |
11SVF / 145SVT |
рад/мин |
0–0,6 |
11x2 / 145Nm x 2 |
| Момент вращения, двойная тормозная система |
обеспечивает плавность и безопасность |
|||
|
Передвижение |
5,5TRVF |
м/мин |
0–15 |
5,5x6 |
|
Max/Min вес подъёма |
т |
20–6 |
||
|
Радиус работы |
м |
70–25 |
||
|
Высота подъёма |
м |
68,09 |
||
|
Собственный вес |
т |
175 |
||
|
Напряжение питания |
В / Гц |
380V 50Hz / 440V 60Hz |
||
|
Полная мощность |
кВА |
200 |
||
|
Размер секции башни |
м |
2,5x2,5 |
||
Конструкция крана башенного QTZ500tm (K50/60) основана на системе самонаращивания снизу, что позволяет наращивать высоту башни по мере роста здания, не привлекая дополнительную подъёмную технику. Верхний поворотный узел обеспечивает равномерное распределение нагрузки и высокую устойчивость при работе.
Гидравлическая система подъёма, оснащённая тормозами двойного действия, гарантирует безопасную остановку даже под максимальной нагрузкой. Управление осуществляется с помощью частотных преобразователей, что обеспечивает плавную работу механизмов и снижает износ.
Серия QTZ500tm (K50/60) рассчитана на работу при температуре от -20°C до +40°C. При соблюдении правил технического обслуживания срок службы крана составляет более 15 лет. Все узлы и механизмы серии QTZ500tm (K50/60) выполнены из коррозионностойких материалов и защищены от воздействия влаги и пыли.
Оборудование применяется на следующих объектах:
Кран башенный QTZ500tm (K50/60) устанавливается как на фундамент, так и крепится к стенам здания — это обеспечивает высокую устойчивость при работе на большой высоте.
Ниже представлены изображения и схемы, отражающие конструкцию крана.
|

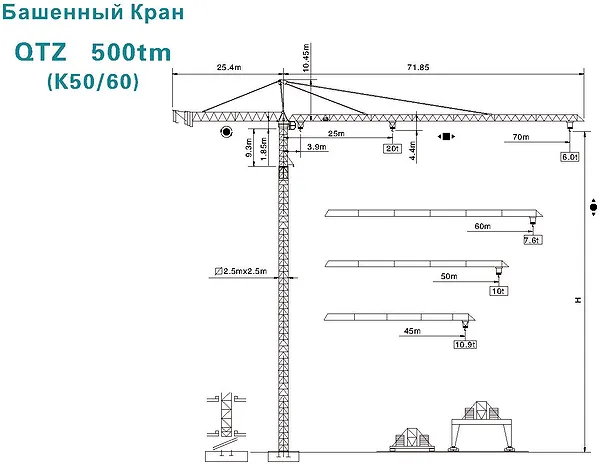

Схема башенного крана — вид сверху, присоединительные узлы, расположение механизмов |

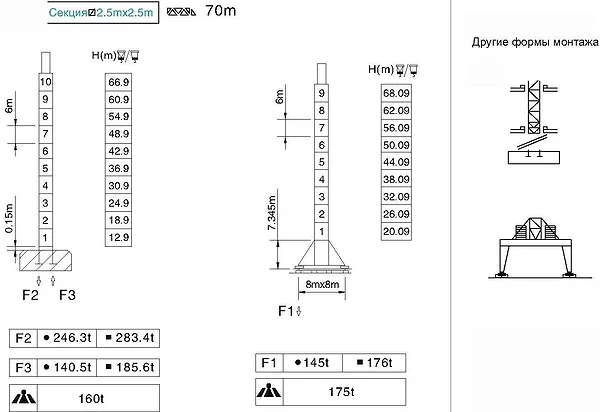

Схема башенного крана по высоте и схема монтажа — подъём секций башни, закрепление к зданию |
|

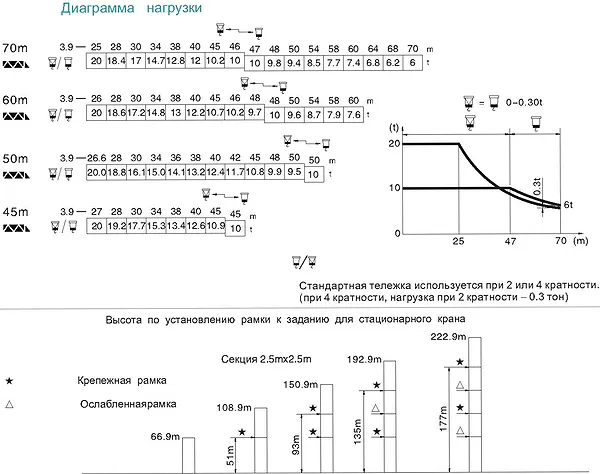

Диаграмма нагрузки башенного крана
Схема крепления башенного крана к зданию по высоте — точки анкеровки, распределение нагрузки |

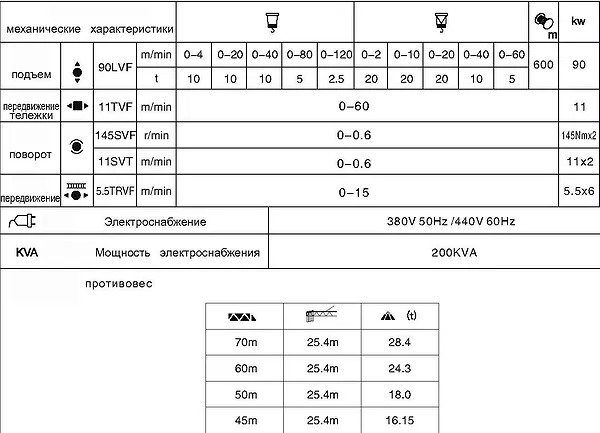

Технические характеристики башенного крана
Противовес — масса и расположение для балансировки стрелы |
Кран башенный QTZ500tm (K50/60) обеспечивает высокую производительность благодаря:
Эти параметры делают серию QTZ500tm (K50/60) идеальным выбором для крупных застройщиков и подрядных организаций.
Обозначение: QTZ500tm (K50/60)
Расшифровка:
Q — кран
T — башенный
Z — самонаращиваемый
500 — номинальный момент, т·м
tm — тип модернизации
K50/60 — исполнение (радиус вылета стрелы при номинальной грузоподъёмности)
Основные узлы, требующие периодического обслуживания:
Гидромаш предоставляет полный комплект запасных частей и техническую поддержку на все модели серии QTZ500tm (K50/60).
Доставка кранов башенных серии QTZ500tm (K50/60) осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Оборудование поставляется с завода-изготовителя в Екатеринбурге, что гарантирует короткие сроки отгрузки и минимальную стоимость логистики.
Для оформления заказа свяжитесь с нами через форму обратной связи или перейдите в раздел Контакты.
Ниже — ответы на актуальные вопросы от клиентов на российском рынке.
| Модель | Масса, т | Высота, м | Код ТН ВЭД |
|---|---|---|---|
| QTZ500tm K50 | 175 | 68,09 | 8426.11.000 |
| QTZ500tm K60 | 175 | 68,09 | 8426.11.000 |
— Сколько весит кран башенный QTZ500tm (K50/60)?
— Ну если он пустит пар, то грамм на 100 меньше!
Гидромаш — надёжный поставщик строительного оборудования в России. Все краны серии QTZ500tm (K50/60) проходят строгий контроль качества, соответствуют ГОСТ и международным стандартам. Если вам нужен надёжный башенный кран для крупного объекта — выбирайте проверенные решения от Гидромаш.
