Кран башенный QTZ 315tm (S315 K16) — это высокопроизводительное строительное оборудование, предназначенное для выполнения широкого спектра монтажных и подъёмно-транспортных операций при строительстве жилых, гражданских и промышленных объектов. Кран серии QTZ 315tm (S315 K16) отличается высокой грузоподъёмностью, устойчивостью и возможностью самонаращивания, что делает его идеальным решением для возведения высотных зданий с применением крупногабаритных конструкций массой до 16 тонн.
Кран башенный QTZ 315tm (S315 K16) применяется на объектах с разной этажностью и используется как в стационарном, так и в рельсовом исполнении. Благодаря конструкции с верхним поворотом и балочной стреле, обеспечивается высокая точность и производительность при работе на большой высоте и вылете.
Ниже представлена таблица с основными параметрами габаритов, веса и кодом ТН ВЭД для крана башенного QTZ 315tm (S315 K16).
| Параметр | Значение |
|---|---|
| Длина секции башни | 2x3 м |
| Масса крана (собственная) | 97 т |
| Код ТН ВЭД | 8426 19 000 0 |
Кран башенный QTZ 315tm (S315 K16) оснащён современными механизмами, обеспечивающими стабильную работу в сложных условиях. Все параметры оптимизированы для высокой производительности и долговечности оборудования.
Тип стрелы крана | Балочная | |||||||||
Тип башни крана | Подращиваемая снизу | |||||||||
Подъем груза | 75LVF | м/мин | 42 | 76 | 108 | 21 | 38 | 54 | 1000 | 75 |
55LVF | м/мин | 32 | 56 | 86 | 16 | 28 | 43 | 700 | 55 | |
т | 8 | 4 | 2 | 16 | 8 | 4 | ||||
Передвижение тележки | 7,5TVF | м/мин | 0–60 | 7,5 | ||||||
Поворот | 9SVF | рад/мин | 0–0,8 | 9×2 | ||||||
145SVT | 145Нм×2 | |||||||||
Передвижение | 5,5TRVF | м/мин | 0–15 | 5,5×4 | ||||||
Max/Min вес подъема | т | 16/3,2 | ||||||||
Круг работы | м | 70–17 | ||||||||
Высота подъема | м | 56,1 | ||||||||
Собственный вес | т | 97 | ||||||||
Напряжение | 380 В, 50 Гц / 440 В, 60 Гц | |||||||||
Мощность | 150 кВА | |||||||||
Размер секции башни | м | 2×3 / 2×3 | ||||||||
Кран башенного типа QTZ 315tm (S315 K16) работает по классической схеме: башня крепится к фундаменту или зданию, по ней происходит наращивание секций снизу с помощью гидравлического домкрата. Стрела — балочного типа, крепится к поворотной платформе, которая вращается относительно башни (верхний поворот). Это позволяет равномерно распределять нагрузку и упрощает процесс монтажа.
Подъём груза осуществляется через лебёдку с частотным регулированием, что обеспечивает плавный старт и остановку, а также высокую точность позиционирования. Передвижение грузовой тележки по стреле и поворот башни управляются с пульта из кабины оператора.
Кран башенный QTZ 315tm (S315 K16) рассчитан на эксплуатацию в широком диапазоне температур — от -20°C до +40°C, что позволяет использовать его в большинстве регионов России. Конструкция изготовлена из высокопрочной стали с антикоррозийным покрытием, что обеспечивает длительный срок службы — до 20 лет при регулярном техническом обслуживании.
Кран серии QTZ 315tm (S315 K16) применяется на стройках высотных жилых комплексов, промышленных объектах, при возведении торговых центров и инфраструктурных сооружений. Благодаря высокой грузоподъёмности (до 16 тонн) и вылету стрелы до 55 метров, кран башенный S315 K16 идеально подходит для монтажа плит перекрытия, колонн, балок и других элементов каркаса.

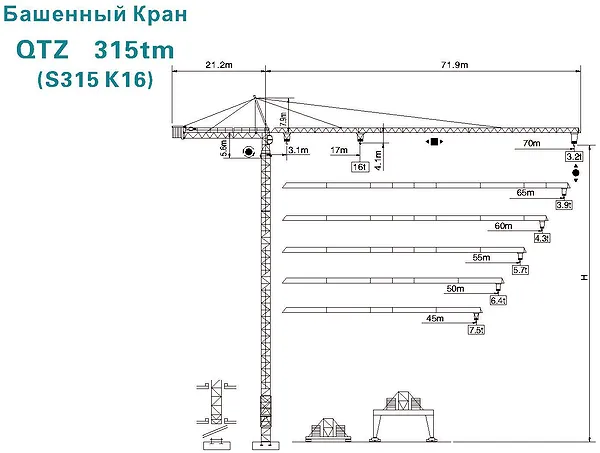

Схема башенного крана QTZ 315tm (S315 K16) — вид сбоку, показаны основные узлы и механизмы

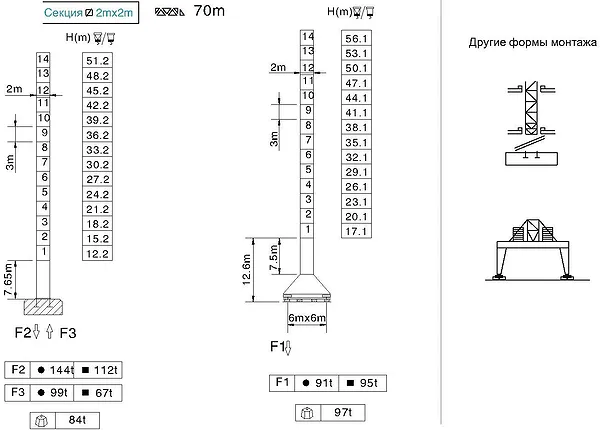

Схема монтажа по высоте для крана QTZ 315tm (S315 K16) — этапы наращивания башни

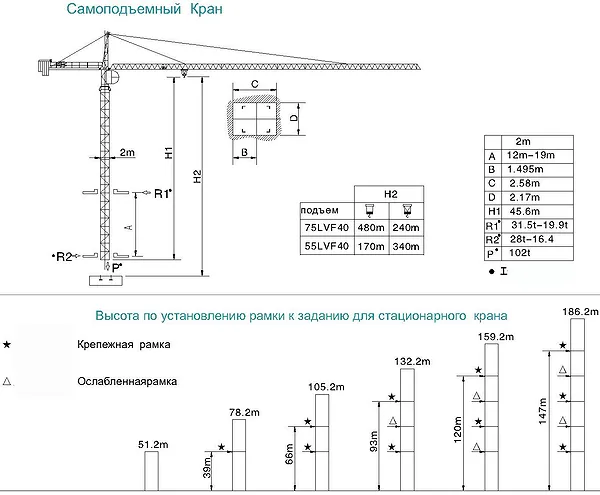

Схема крепления крана к зданию — распорки и анкеровка

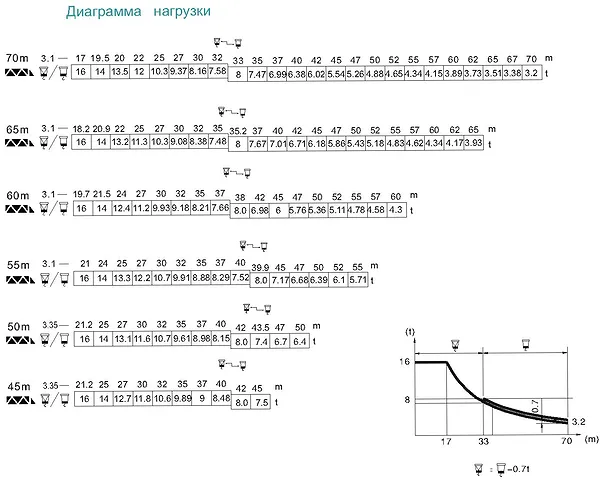

Диаграмма нагрузки и противовес — расчёт устойчивости при максимальном вылете

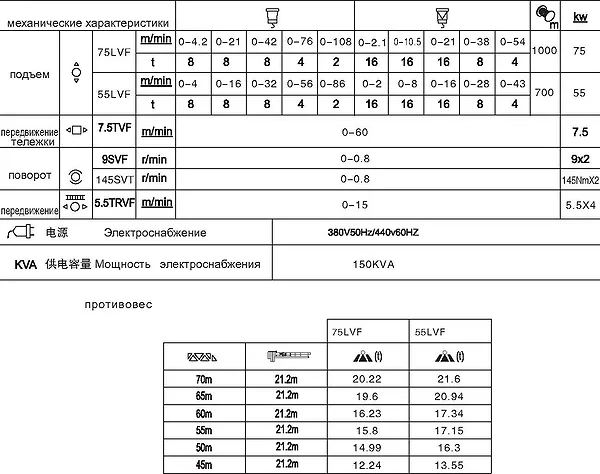

Противовес крана башенного — конструкция и масса
Для долговечной работы крана башенного QTZ 315tm (S315 K16) рекомендуется вести замену следующих расходных элементов:
| Узел | Часто ломается |
|---|---|
| Лебёдка подъёма (75LVF/55LVF) | Контакторы, тормоза, тросы |
| Механизм поворота | Редуктор, зубчатый венец |
| Ходовые тележки | Колёса, подшипники |
| Кабина управления | Пульт, датчики |
Пример 1: ООО "СтройГрад" (Москва) — кран башенный QTZ 315tm (S315 K16) с комплектом противовесов и кабиной из нержавеющей стали. Условное обозначение: QTZ 315tm.01.
Пример 2: ЗАО "УралСтрой" (Екатеринбург) — кран башенный S315 K16 с рельсовым ходом и системой дистанционного мониторинга. Условное обозначение: S315 K16-RH.
— Сколько весит кран башенный QTZ 315tm (S315 K16)?
— Условно — 97 тонн. А если с оператором — так вообще 100!
— А как грузоподъёмность?
— Да нормально — 16 тонн! Только не пытайтесь поднять сначала оператора, а потом груз…
Ниже приведены вопросы, которые чаще всего задают клиенты при выборе крана башенного QTZ 315tm (S315 K16).
Задать вопросКран башенный QTZ 315tm (S315 K16) производится и поставляется компанией Гидромаш — ведущим российским поставщиком грузоподъёмного оборудования. Мы обеспечиваем быструю доставку по России, включая такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие. Наши специалисты помогут подобрать модификацию под ваш объект, организуют монтаж и обучение персонала. Обращайтесь на страницу Контакты, чтобы заказать кран башенный S315 K16 или получить консультацию.
