Кран башенный QTZ1500tm (S1500 M60) — это высокопроизводительное подъёмное оборудование, разработанное для выполнения сложных строительно-монтажных задач. Он активно используется в возведении многоэтажных жилых, гражданских и промышленных зданий, обеспечивая подъём строительных конструкций массой до 60 тонн. Кран башенный QTZ1500tm (S1500 M60) отличается высокой устойчивостью, точностью позиционирования и универсальностью применения на объектах разного масштаба. Данная модель от производителя Гидромаш рассчитана на интенсивную эксплуатацию в сложных климатических и температурных условиях, что особенно важно для российского рынка.
Кран башенный QTZ1500tm (S1500 M60) — это самонаращиваемая модель с верхним поворотом, позволяющая увеличивать высоту башни по мере роста здания. Максимальный вылет стрелы составляет 80 метров, а диапазон работы — от 6,5 до 80 метров по радиусу. Кран башенный QTZ1500tm (S1500 M60) производится в нескольких исполнениях: стационарном, прицепном (стационарно-приставном) и мобильном на рельсовом ходу, что делает его универсальным решением для различных типов строительных площадок.
Конструкция балочной стрелы и подращиваемой снизу башни обеспечивает надежность, устойчивость и безопасность при выполнении подъёмных операций. Кран башенный QTZ1500tm (S1500 M60) поставляется с комплектом противовесов, расчёт которых зависит от конфигурации установки и нагрузки. Система автоматического самонаращивания позволяет наращивать башню без использования дополнительных кранов — это существенно снижает сроки монтажа и общие затраты.
Ниже представлена таблица с основными размерными параметрами крана башенного QTZ1500tm (S1500 M60) и информацией о массе оборудования.
| Параметр | Значение |
|---|---|
| Максимальный вылет стрелы | 80 м |
| Минимальный вылет стрелы | 6,5 м |
| Максимальная высота подъёма | 104,5 м |
| Собственный вес (макс.) | около 120 т |
| Размер секции башни | 5,5×5,5 м |
| Код ТН ВЭД | 8426190000 |
Кран башенный QTZ1500tm (S1500 M60) работает по принципу башенного подъёмника с верхним поворотным механизмом, где стрела и поворотная платформа размещены над башней. Это позволяет снизить центр тяжести и повысить устойчивость. Передвижение груза осуществляется посредством тележки с механизмом 22TVF, обеспечивающей плавное позиционирование в диапазоне 0–30 м/мин. Вращение платформы происходит с угловой скоростью 0–0,4 рад/мин с помощью поворотного механизма 11SVF или 185SVT. Механизм подъёма — 220LVF — обеспечивает подъём грузов до 60 тонн при минимальной скорости 6,5 м при вылете.
Кран башенный QTZ1500tm (S1500 M60) оснащён системой частотного регулирования, что позволяет точно контролировать скорость подъёма, передвижения и поворота. Это особенно важно при работе в стеснённых условиях и при монтаже точных конструкций.
| Параметр | Значение | Единица измерения |
|---|---|---|
| Тип стрелы | Балочная | — |
| Тип башни | Подращиваемая снизу | — |
| Макс. грузоподъёмность | 60 | т |
| Мин. грузоподъёмность при 80 м | 7,5 | т |
| Радиус работы (max/min) | 80 / 6,5 | м |
| Высота подъёма (max) | 104,5 | м |
| Скорость подъёма | 0–640 (ступенчато) | м/мин |
| Скорость передвижения тележки | 0–30 | м/мин |
| Скорость поворота | 0–0,4 | рад/мин |
| Скорость передвижения крана | 0–15 | м/мин |
| Мощность электропитания | 400 | kVA |
| Напряжение | 380 В, 50 Гц / 440 В, 60 Гц | — |
| Масса (при макс. конфигурации) | до 120 | т |
Кран башенный QTZ1500tm (S1500 M60) рассчитан на работу в температурном диапазоне от -20°C до +40°C. Конструкция выполнена из коррозионностойких сталей, что увеличивает ресурс эксплуатации. Средний срок службы — более 15 лет при соблюдении графика ТО. Все механизмы защищены от попадания влаги и пыли, что обеспечивает надёжную работу в условиях российского климата.
Кран башенный QTZ1500tm (S1500 M60) нашёл широкое применение на следующих объектах:
Благодаря высокой грузоподъёмности и вылету стрелы, кран башенный QTZ1500tm (S1500 M60) незаменим при работе с крупногабаритными элементами сборного железобетона, металлоконструкциями и тяжёлой техникой.
Для поддержания крана башенного QTZ1500tm (S1500 M60) в рабочем состоянии рекомендуется периодически проводить ТО и замену изнашиваемых деталей. Ниже — таблица с составом ремкомплекта и элементами, подверженными износу.
| Наименование запчасти | Типичность поломки |
|---|---|
| Тормозные колодки (подъём, поворот, передвижение) | Высокая |
| Подшипники опорно-поворотного устройства | Средняя |
| Канаты (грузовой, вантовый) | Высокая |
| Ролики тележки и ходовые колёса | Средняя |
| Электропроводка и датчики безопасности | Низкая |
На схемах ниже представлены габаритные и монтажные размеры крана башенного QTZ1500tm (S1500 M60).

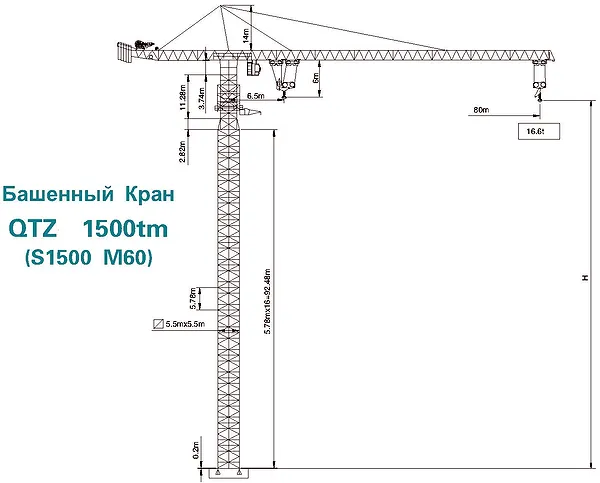

Схема крана башенного QTZ1500tm (S1500 M60) — общий вид и компоновка узлов. Вид спереди и сбоку.

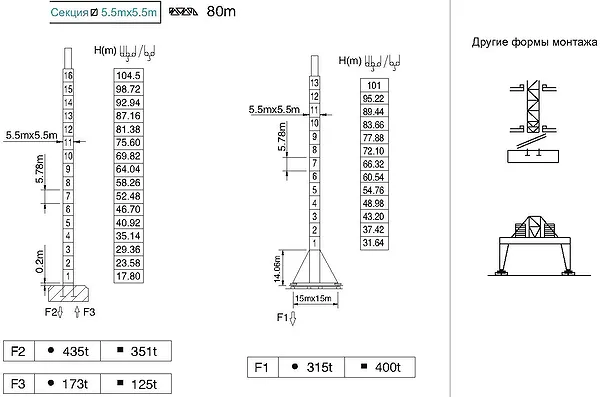

Схема по высоте и монтажу крана башенного QTZ1500tm (S1500 M60) — отображает последовательность самонаращивания.

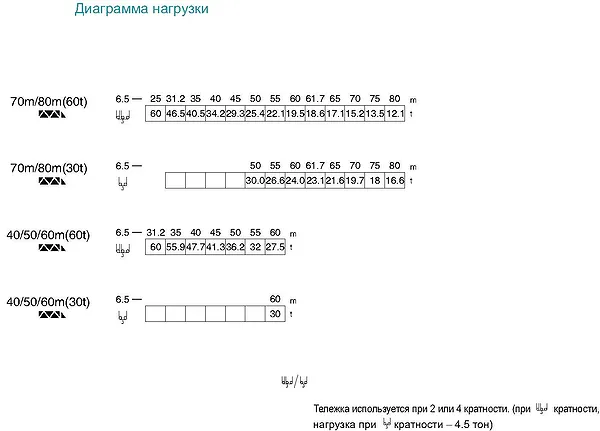

Диаграмма грузоподъёмности крана башенного QTZ1500tm (S1500 M60) — зависимость груза от вылета стрелы.

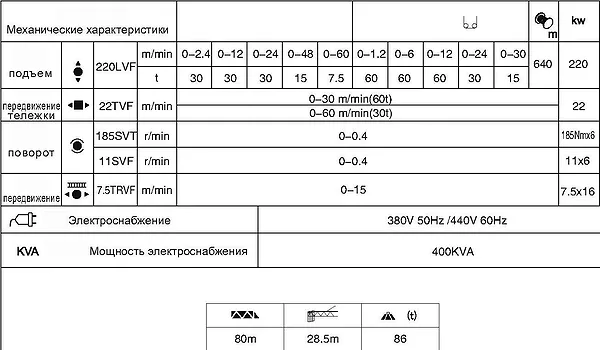

Противовес крана башенного QTZ1500tm (S1500 M60) — схема установки и крепления.
Примеры комплектации при заказе:
Выбор зависит от высоты здания, грузоподъёмности на вылете и доступного пространства. Стационарный — для постоянной установки, мобильный — для крупных объектов с перемещением, приставной — для высотных зданий с креплением к фасаду.
Сроки поставки — от 60 дней с момента заказа. Доставка осуществляется по РФ: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Кран рассчитан на работу при температуре от -20°C до +40°C, допустимая скорость ветра — до 20 м/с. Не рекомендуется работа при гололёде и сильном снегопаде.
Да, кран может интегрироваться в системы автоматического управления и диспетчеризации. Электропитание соответствует стандартам ГОСТ, возможна адаптация под 60 Гц.
Обозначение: QTZ1500tm (S1500 M60)
Расшифровка:
— Q — кран (кит. «Цянь»)
— T — башенный («Тай»)
— Z — самонаращиваемый («Цзымо»)
— 1500 — стреловой момент в т·м (15000 кН·м)
— tm — модификация, производитель Гидромаш
— S1500 M60 — аналоговая маркировка, 60 т — максимальная грузоподъёмность
— Почему QTZ1500tm (S1500 M60) не рассказывает анекдоты?
— Потому что у него всегда всё строго по схеме монтажа!
Кран башенный QTZ1500tm (S1500 M60) — это надёжное решение для масштабного строительства. Поставки от Гидромаш организуются из Екатеринбурга с доставкой по всей России. Чтобы оформить заказ, оставьте заявку или свяжитесь с нами через раздел Контакты. Мы поможем подобрать оптимальную конфигурацию и обеспечим своевременную поставку.
