Кран башенный QTZ1000tm (M125/75) — это мощное строительное оборудование, разработанное для выполнения сложных подъёмных операций при возведении жилых, гражданских и промышленных объектов различной этажности. Максимальная грузоподъёмность крана достигает 50 тонн, что позволяет эффективно использовать его на крупных строительных площадках. Серия QTZ1000tm (M125/75) отличается высокой надёжностью, стабильностью при работе и возможностью самонаращивания башни, обеспечивая гибкость в условиях ограниченного пространства.
Кран башенный QTZ1000tm (M125/75) реализован с верхним поворотом и подъёмной башней, что обеспечивает устойчивость и точность при монтаже. Вылет стрелы составляет до 80 метров, а рабочий диапазон — от 5 до 80 м. Оборудование доступно в трёх исполнениях: стационарное, стационарно-приставное и на рельсовом ходу, что делает его универсальным решением для различных типов строительных проектов. Балочная стрела и секции башни размером 4x4 метра оптимизированы для высоких нагрузок и лёгкого монтажа. Кран башенный QTZ1000tm (M125/75) — выбор ведущих строительных компаний, требующих высокую производительность и безопасность.
Детальные параметры крана QTZ1000tm (M125/75) обеспечивают его лидерство в классе тяжёлых башенных кранов. Ниже представлена таблица с ключевыми техническими данными всех моделей серии.
Механизмы крана башенного |
ед. изм. |
Значение |
Примечание |
||
Тип стрелы |
— |
Балочная |
Высокая жесткость и устойчивость |
||
Тип башни |
— |
Подращиваемая снизу |
Возможность наращивания по мере роста здания |
||
Подъём груза (модель лебедки) |
м/мин / т |
132LVF: 22/33/44 м/мин при 25/12,5/6,25 т |
Диапазон скоростей и грузов |
||
Грузоподъёмность |
т |
50–7,5 |
В зависимости от вылета стрелы |
||
Высота подъёма |
м |
до 81,4 |
Максимальная высотность |
||
Вылет стрелы |
м |
5–80 |
Регулируемый диапазон |
||
Передвижение тележки |
м/мин |
0–30 |
Модель: 18,5TVF |
||
Поворот |
рад/мин |
0–0,45 |
Модели: 11SVF / 155SVT |
||
Передвижение крана |
м/мин |
0–12 |
Рельсовый ход, 7,5TRVF |
||
Напряжение питания |
В, Гц |
380 В, 50 Гц или 440 В, 60 Гц |
Адаптация к сетям |
||
Полная мощность |
кВА |
300 |
Суммарная нагрузка |
||
Собственный вес |
т |
344 |
Максимальная масса оборудования |
||
Серия кранов QTZ1000tm (M125/75) работает по принципу верхнего поворота: поворотная платформа с механизмами расположена на верхней части башни, что уменьшает изгибающие моменты и повышает устойчивость. Самонаращивание башни осуществляется с помощью гидравлического подъёмника, позволяя наращивать секции на ходу без привлечения дополнительной техники. Подъём груза, перемещение тележки и поворот башни управляются с пульта дистанционного управления или из кабины оператора, обеспечивая высокую точность и безопасность. Кран башенный QTZ1000tm (M125/75) — это интегрированная система, сочетающая мощность, простоту эксплуатации и надёжность.
Кран башенный QTZ1000tm (M125/75) рассчитан на эксплуатацию в диапазоне температур от –20 °C до +40 °C. Применение качественных материалов и защитного покрытия обеспечивает устойчивость к коррозии и высокий срок службы — до 20 лет при регулярном ТО. Все узлы и механизмы серии QTZ1000tm (M125/75) спроектированы с запасом прочности, что критически важно при работе с максимальными нагрузками.
Оборудование серии QTZ1000tm (M125/75) находит применение на крупных объектах: многоэтажное жилищное строительство, промышленные цеха, мосты, энергетические и транспортные объекты. Благодаря высоте подъёма до 81,4 м и грузоподъёмности 50 тонн, кран успешно используется при монтаже крупногабаритных конструкций, колонн, ферм и бетонных панелей. Кран башенный QTZ1000tm (M125/75) особенно востребован при строительстве в центрах городов, где важна компактность и эффективность.

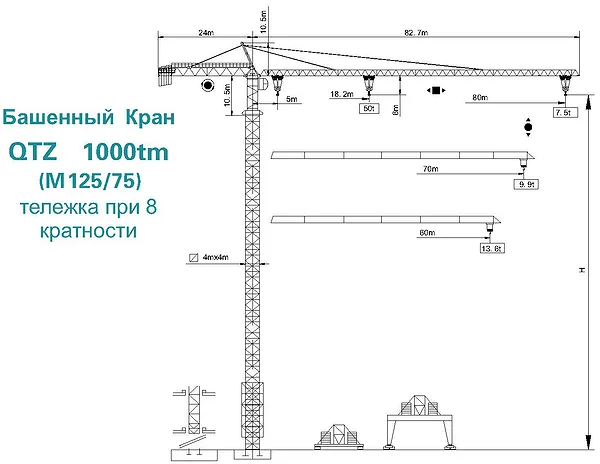

Схема башенного крана QTZ1000tm (M125/75) — вид спереди, конструкция башни и стрелы

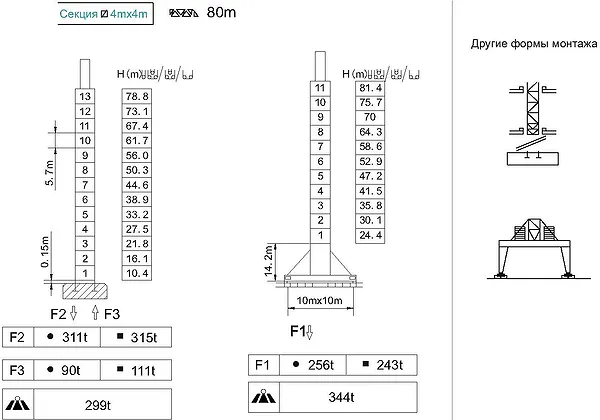

Схема высоты и монтажа крана QTZ1000tm (M125/75) — подъём секций и закрепление

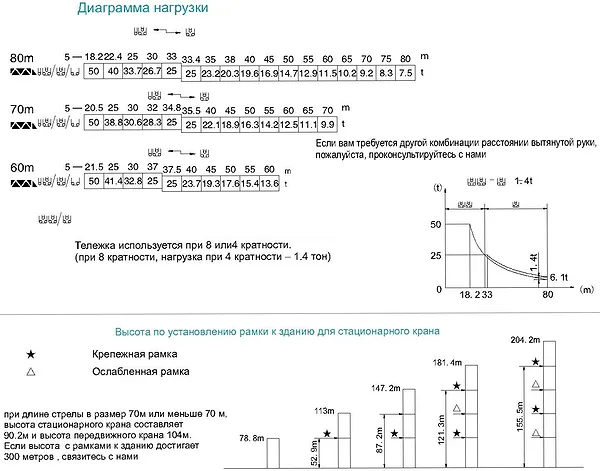

Диаграмма нагрузки крана QTZ1000tm (M125/75) — зависимость грузоподъёмности от вылета стрелы

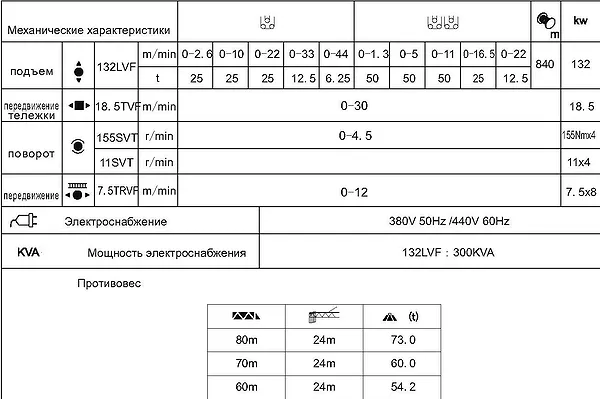

Противовес крана QTZ1000tm (M125/75), схема крепления и балансировка
| Модель крана | Длина стрелы, м | Высота башни, м | Собственный вес, т | Код ТН ВЭД |
|---|---|---|---|---|
| QTZ1000tm (M125/75) | 80 | до 81,4 | 344 | 8426.11.000 |
Стандартный состав поставки крана башенного QTZ1000tm (M125/75) включает: башню, стрелу, поворотную платформу, механизмы подъёма, передвижения, поворота, кабину оператора, противовес, электрооборудование и комплект документации. Часто заменяемые запасные части: тормозные колодки, кабели электропроводки, подшипники поворотного механизма, гидроцилиндры подъёмника, редукторы.
Заказчики из Москвы и СПб приобретают кран башенный QTZ1000tm (M125/75) для строительства высотных жилых комплексов. В Екатеринбурге и Челябинске — для монтажа промышленных объектов. На Дальнем Востоке — для энергетических станций. Все заказы обслуживаются напрямую от поставщика — Гидромаш. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
— Почему кран башенный QTZ1000tm (M125/75) не может поднять 50 тонн на максимальном вылете?
— Потому что у него рычаг! А он, знаете ли, может сломаться…
QTZ1000tm (M125/75) расшифровывается следующим образом: QT — кран башенный, Z — с подъёмной башней, 1000 — момент в тонно-метрах, tm — тип модернизации, M125/75 — модель лебедки и мощность. Эта маркировка используется Гидромаш для идентификации серии и комплектации.
Для заказа крана башенного QTZ1000tm (M125/75) или уточнения характеристик свяжитесь с нами через раздел Контакты или оставьте заявку: заказать звонок.
Вся продукция поставляется с гарантией от производителя Гидромаш. Доставка крана башенного QTZ1000tm (M125/75) возможна в течение 30 дней с момента подтверждения заказа. Благодаря складу в Екатеринбурге и логистической сети, мы обеспечиваем оперативную поставку по России.
