Башенный кран QTZ560tm (S560 K25) разработан для эффективного выполнения строительно-монтажных работ на объектах различного назначения — от жилых многоэтажек до промышленных комплексов. Максимальная грузоподъёмность достигает 25 тонн, что делает кран QTZ560tm (S560 K25) одним из наиболее производительных решений в своём классе. Оборудование идеально подходит для условий интенсивной эксплуатации в городском и промышленном строительстве.
Башенный кран QTZ560tm (S560 K25) — это самонаращиваемая модель с верхним поворотом, оснащённая балочной стрелой и подращиваемой башней. Конструкция позволяет быстро наращивать высоту крана по мере роста здания, не требуя привлечения дополнительной техники. Кран доступен в нескольких исполнениях: стационарное, стационарно-приставное и мобильное на рельсовом ходу, что расширяет область его применения.
Особое внимание при проектировании уделено устойчивости и безопасности. Модель QTZ560tm (S560 K25) соответствует современным требованиям промышленной безопасности и оснащена системами контроля нагрузки, угла наклона и скорости ветра. Все механизмы крана, включая подъём, поворот и передвижение тележки, имеют частотное регулирование, что обеспечивает плавность работы и точность позиционирования груза.
|
Механизмы крана |
ед. изм. |
кВт |
||||||||
|
Тип стрелы |
Балочная |
|||||||||
|
Тип башни |
Подращиваемая снизу |
|||||||||
|
Подъём груза |
90LVF |
м/мин |
28 |
50 |
74 |
14 |
25 |
37 |
800 |
90 |
|
т |
12,5 |
6,25 |
3,125 |
25 |
12,5 |
6,25 |
||||
|
Передвижение тележки |
11TVF |
м/мин |
0–55 |
11 |
||||||
|
Поворот |
11SVF |
рад/мин |
0–0,6 |
11×2 |
||||||
|
145SVT |
145Nм×2 |
|||||||||
|
Передвижение |
5,5TRVF |
м/мин |
0–15 |
5,5×6 |
||||||
|
Макс./мин. масса подъёма |
т |
25–7,25 |
||||||||
|
Радиус работы |
м |
70–22,4 |
||||||||
|
Высота подъёма |
м |
79,09 |
||||||||
|
Масса крана (собственная) |
т |
210 |
||||||||
|
Питающее напряжение |
380 В, 50 Гц / 440 В, 60 Гц |
|||||||||
|
Полная мощность |
200 кВА |
|||||||||
|
Размер секции башни |
м |
2,5 × 2,5 |
||||||||
| Модель | Габаритные размеры (Д×Ш×В), м | Масса, т | Код ТН ВЭД |
|---|---|---|---|
| QTZ560tm (S560 K25) | 2,5 × 2,5 × стандартная секция башни | 210 | 8426.19.1000 |

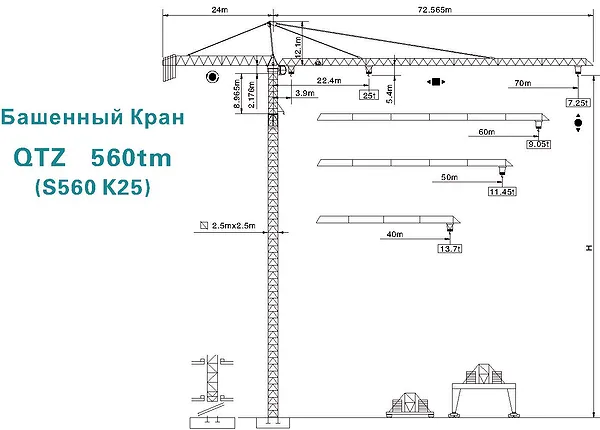

Схема башенного крана QTZ560tm (S560 K25) — общий вид и компоновка узлов

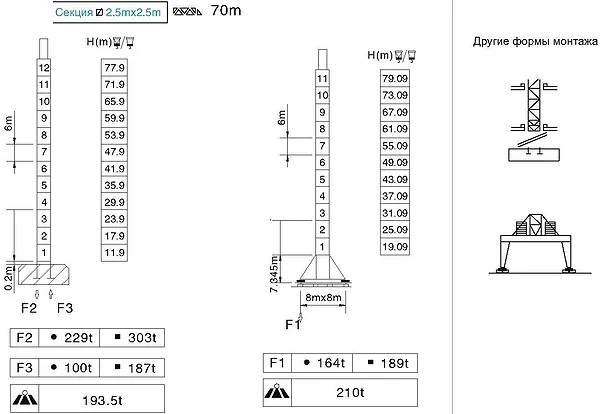

Схема башенного крана по высоте и порядок монтажа для модели QTZ560tm (S560 K25)

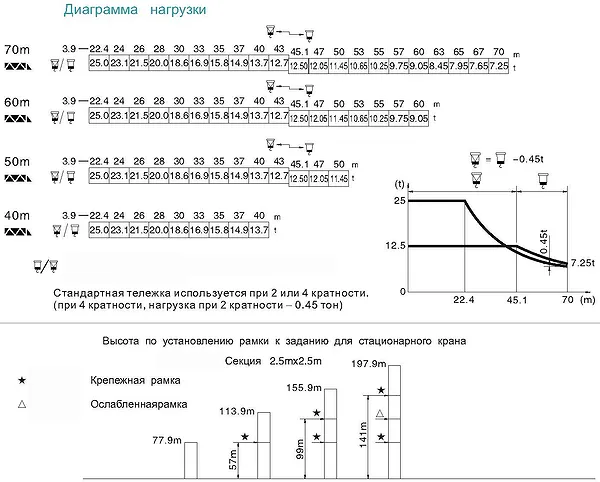

Диаграмма нагрузки крана QTZ560tm (S560 K25) и схема крепления к зданию

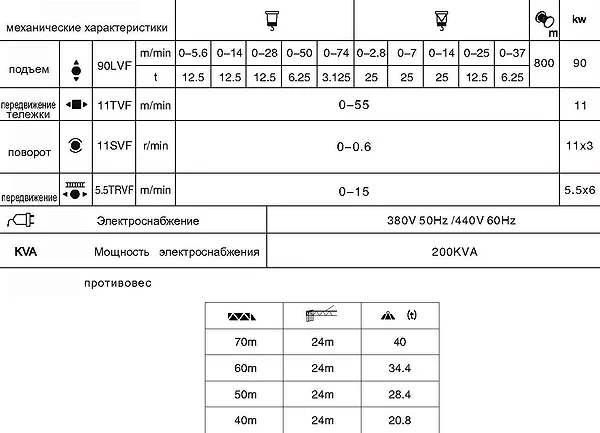

Противовес и технические данные башенного крана QTZ560tm (S560 K25)
Работа крана QTZ560tm (S560 K25) основана на использовании системы тяговых лебёдок, поворотного механизма и системы балансировки. Подъём груза осуществляется с помощью канатной системы, управляемой лебёдкой 90LVF. Передвижение тележки по стреле обеспечивает равномерное распределение нагрузки и точное позиционирование. Поворотная платформа с кабиной оператора вращается вокруг башни, позволяя охватывать полный круг — от 22,4 до 70 метров.
Башенный кран QTZ560tm (S560 K25) рассчитан на эксплуатацию в температурном диапазоне от -20°C до +40°C. При соблюдении регламента технического обслуживания срок службы составляет более 15 лет. Все металлоконструкции обработаны антикоррозионными покрытиями, а электроника защищена от влаги и пыли по классу IP54.
Модель активно используется на стройплощадках жилого, коммерческого и промышленного строительства. Кран QTZ560tm (S560 K25) применяется при возведении высотных зданий, мостов, промышленных цехов и складских комплексов. Его высокая грузоподъёмность и стабильность делают его незаменимым при монтаже крупногабаритных конструкций.
В процессе эксплуатации наиболее подвержены износу следующие детали:
Условное обозначение модели: QTZ560tm (S560 K25) — где:
Пример: «Заказать башенный кран QTZ560tm (S560 K25) в стационарно-приставном исполнении с комплектом анкеров и противовесом. Доставка в Новосибирск.» или «Требуется кран QTZ560tm (S560 K25) с пультом дистанционного управления и системой анемометра. Контакт для связи — через форму на сайте Контакты».
— Почему кран QTZ560tm (S560 K25) не опаздывает на работу?
— Потому что он всегда на высоте!
Вопрос: Как выбрать нужную модификацию башенного крана QTZ560tm (S560 K25)?
Ответ: Основные факторы — тип фундамента, высота здания и доступ к площадке. Для высоток подойдёт приставное исполнение, для ограниченных площадок — мобильное на рельсах.
Вопрос: Какие сроки поставки крана QTZ560tm (S560 K25) по России?
Ответ: Сроки доставки от 7 до 20 дней в зависимости от региона. Возможна отправка в Москву, Екатеринбург, Казань, Новосибирск, Самару и другие города.
Вопрос: Совместим ли кран QTZ560tm (S560 K25) с другими системами управления и автоматики?
Ответ: Да, кран поддерживает интеграцию с внешними системами мониторинга и может быть адаптирован под требования заказчика.
Вопрос: Где купить башенный кран QTZ560tm (S560 K25)?
Ответ: Официальный поставщик — Гидромаш. Закажите прямо на сайте https://sd-tehno.ru/ или свяжитесь с менеджером через форму обратной связи.
Башенный кран QTZ560tm (S560 K25) от Гидромаш — это надёжность, высокая производительность и соответствие современным стандартам. Оборудование поставляется с полным комплектом документации и гарантией. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие регионы. Обеспечьте свой объект техникой, которая доказала свою эффективность — выбирайте QTZ560tm (S560 K25) от проверенного поставщика.
