Кран башенный QTZ 280tm (K40/26) предназначен для выполнения широкого спектра строительно-монтажных работ при возведении многоэтажных жилых, гражданских и промышленных зданий. Благодаря высокой грузоподъёмности и устойчивости, кран башенный QTZ 280tm (K40/26) обеспечивает надёжную работу с крупногабаритными элементами строительных конструкций массой до 16 тонн. Этот тип крана широко применяется на крупных объектах в условиях интенсивной эксплуатации, где требуется высокая производительность и точность монтажа.
Конструкция кран башенный QTZ 280tm (K40/26) предусматривает самонаращивание башни снизу, верхний поворот, что позволяет эффективно использовать пространство стройплощадки и минимизировать риски при монтаже. Максимальный вылет стрелы — до 55 метров, что делает кран башенный QTZ 280tm (K40/26) универсальным решением как для узких городских участков, так и для протяжённых промышленных зон.
Башенный кран QTZ 280tm (K40/26) комплектуется секциями башни размером 2x3 метра. Кран обладает высотой подъёма до 56,1 метра и обеспечивает круговой поворот стрелы на 360°. Вес оборудования в рабочем состоянии — 95 тонн. Такие параметры обеспечивают стабильность и безопасность при работе с крупными конструкциями.
| Модель | Высота подъёма, м | Собственный вес, т | Размер секции башни, м |
|---|---|---|---|
| QTZ 280tm (K40/26) | 56,1 | 95 | 2x3 |
Код ТН ВЭД: 8426 19 000 0
– Почему кран башенный QTZ 280tm (K40/26) не устраивает вечеринок? Потому что он строго на работе — и поднимает только груз, а не настроение!
(Шутка от инженера Гидромаш)
Основные технические данные крана башенный QTZ 280tm (K40/26) представлены в таблице ниже. Все параметры соответствуют требованиям российских и международных стандартов безопасности и эксплуатации подъёмных сооружений.
Тип оборудования | Башенный кран с верхним поворотом | |||||||||
Тип стрелы | Балочная, фиксированного вылета | |||||||||
Тип башни | Подращиваемая снизу | |||||||||
Механизм подъёма груза | 75LVF | м/мин | 42 / 76 / 108 | 21 / 38 / 54 | 1000 | 1000 | 75 | кВт | ||
55LVF | м/мин | 32 / 56 / 86 | 16 / 28 / 43 | 700 | 700 | 55 | ||||
т | 8 / 4 / 2 | 16 / 8 / 4 | Max/Min вес подъёма: 16/2,6 т | |||||||
Передвижение тележки | 7,5TVF | м/мин | 0–60 | 7,5 | ||||||
Поворот стрелы | 9SVF | рад/мин | 0–0,8 | 9x2 | ||||||
145SVT | Нм | 145Nm x 2 | кВт | |||||||
Передвижение крана | 5,5TRVF | м/мин | 0–15 | 5,5x4 | ||||||
Рабочее напряжение | В / Гц | 380 В, 50 Гц или 440 В, 60 Гц | ||||||||
Общая мощность | кВА | 150 | ||||||||
Диаграмма нагрузки | При вылете 14 м — до 16 т, при 70 м — 2,6 т | |||||||||
Кран башенный QTZ 280tm (K40/26) функционирует за счёт слаженной работы трёх основных механизмов: подъёма, поворота и передвижения тележки. Управление осуществляется из кабины, расположенной в верхней части башни, что обеспечивает оператору отличный обзор. Механизмы оснащены частотными преобразователями (VF), позволяющими плавно регулировать скорость и снижать динамические нагрузки. Это особенно важно при работе с хрупкими или точными конструкциями.
Подъёмная лебёдка с различными скоростями (75LVF и 55LVF) адаптирована под разные режимы работы — от быстрого подъёма пустого крюка до медленного и точного монтажа. Поворотная часть обеспечивает плавный поворот на 360°, а тележка перемещает груз вдоль стрелы, расширяя рабочую зону крана башенный QTZ 280tm (K40/26).
Кран башенный QTZ 280tm (K40/26) устойчив к эксплуатации в широком диапазоне температур — от -20°C до +40°C, что позволяет использовать его на объектах по всей территории России, включая Сибирь и Дальний Восток. Конструкция выполнена из высокопрочной стали с антикоррозионным покрытием, что гарантирует долгий срок службы — более 15 лет при регулярном техническом обслуживании.
Кран башенный QTZ 280tm (K40/26) широко используется при строительстве: жилых многоэтажек, торговых центров, производственных корпусов, мостов и эстакад. Он подходит для объектов с высокой плотностью застройки, где требуется большой вылет стрелы и высокая грузоподъёмность. Благодаря универсальному исполнению (стационарное, приставное, на рельсовом ходу), кран может быть установлен в различных конфигурациях.
Оборудование совместимо с типовыми системами крепления к зданию и подходит для монтажа на фундаментные плиты. Кран башенный QTZ 280tm (K40/26) часто устанавливается на объектах, где требуется работа на высотах свыше 50 метров.

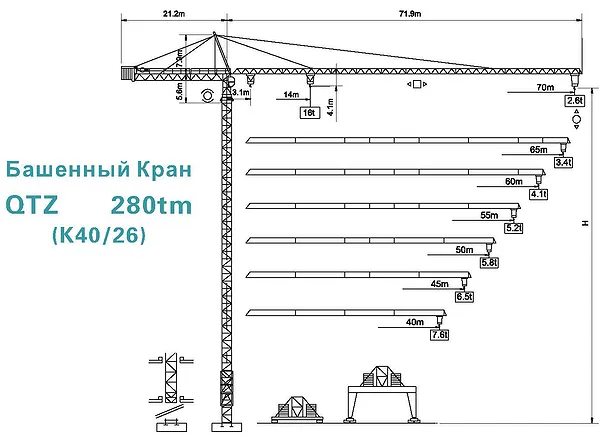

Изображение: схема башенного крана QTZ 280tm (K40/26), общий вид, вид сбоку и сверху. Примечание — подъёмная стрела, противовес, механизм поворота.

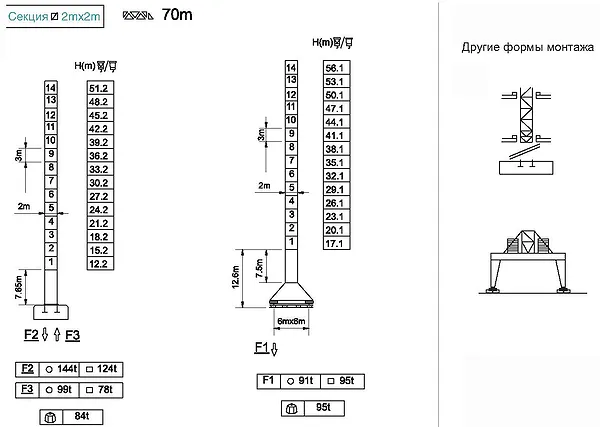

Изображение: схема монтажа по высоте и подъёма стрелы башенного крана. Видно крепление секций и диаграмму высот.

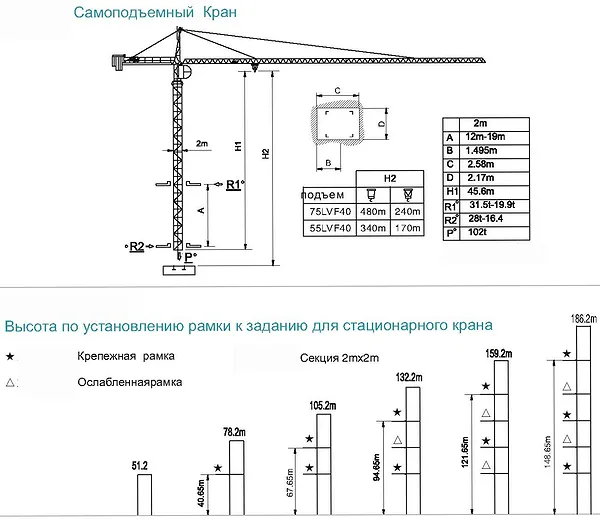

Изображение: схема крепления башенного крана к зданию. Показаны анкерные соединения и распорки на разных уровнях.

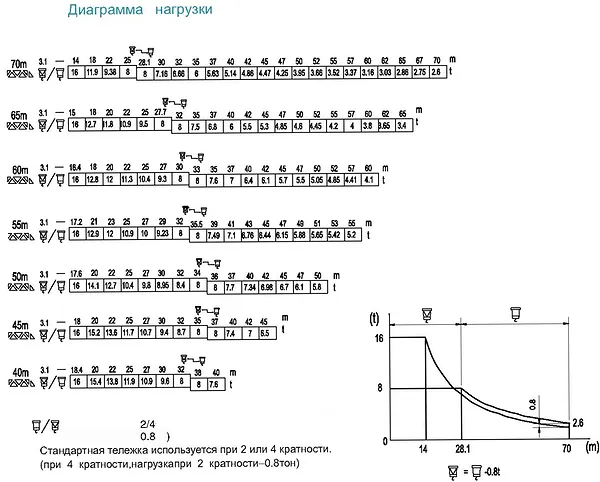

Изображение: диаграмма нагрузки и технические характеристики. Указана зависимость грузоподъёмности от вылета стрелы.

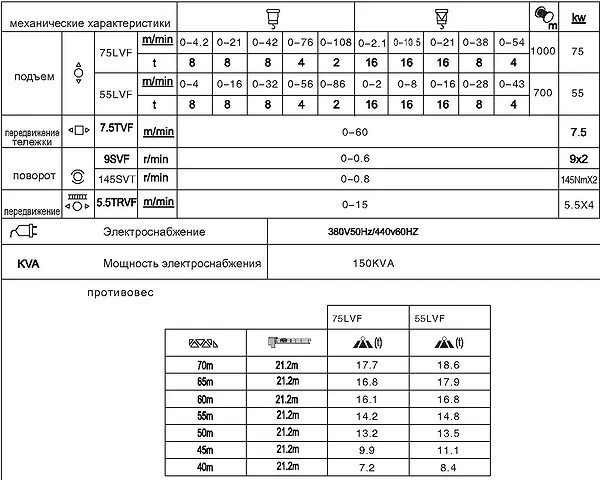

Изображение: противовес башенного крана QTZ 280tm (K40/26). Вид сзади и сбоку, обозначены масса и крепление.
Пример 1: ООО "СтройТех" заказало кран башенный QTZ 280tm (K40/26) для строительства жилого комплекса в Новосибирске. Кран установлен на рельсовом ходу, высота монтажа — 50 метров. Оборудование поставлено в срок 45 дней.
Пример 2: ООО "МостСтрой" приобрело кран башенный QTZ 280tm (K40/26) для возведения эстакады в Ростове-на-Дону. Применено приставное исполнение с креплением к конструкции каждые 15 метров.
Выбор зависит от высоты здания, плотности застройки и типа фундамента. Для высотных зданий — приставное исполнение, для открытых площадок — стационарное. Наши специалисты Гидромаш помогут подобрать оптимальную конфигурацию.
Средний срок поставки — 45–60 дней с момента заказа. Доставка возможна в любую точку России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Да, кран нуждается в регулярной профилактике: смазке механизмов, проверке креплений, осмотре электропроводки и тросов. Рекомендуется техническое обслуживание каждые 500 часов работы.
Да, кран совместим с типовыми системами электропитания (380 В, 50 Гц), креплениями и системами контроля нагрузки. При необходимости — возможна адаптация под конкретные стандарты объекта.
Поставки кранов башенных серии QTZ 280tm (K40/26) осуществляются напрямую от поставщика — Гидромаш. Мы обеспечиваем полную документацию, пуско-наладку и обучение персонала. Доставка по всей России осуществляется автотранспортом и ЖД. Оформить заказ можно через форму обратной связи или на странице Контакты. ООО Гидромаш — ваш надёжный партнёр в строительной технике.
