Кран башенный QTZ1000tm (M125/75) 2/4 — это высокопроизводительная строительная машина, разработанная для эффективного выполнения монтажных и погрузочно-разгрузочных операций на крупных строительных объектах. Предназначен для работы на строительстве жилых, гражданских и промышленных зданий различной этажности. Устройство способно поднимать грузы массой до 50 тонн, что делает его актуальным решением для возведения тяжелых конструкций.
Кран башенный QTZ1000tm (M125/75) 2/4 относится к категории самонаращиваемых кранов с верхним поворотом. Благодаря возможности наращивания башни снизу, он обеспечивает высоту подъёма до 81,5 метров. Максимальный вылет стрелы — 80 метров, минимальный — 6 метров, что позволяет гибко адаптировать технику под разные условия эксплуатации.
Поставляется в нескольких исполнениях: стационарном, стационарно-приставном и на рельсовом ходу, что расширяет сферу его применения — от монолитного домостроения до промышленного монтажа. Кран башенный QTZ1000tm (M125/75) 2/4 соответствует современным требованиям безопасности, оснащён системами контроля нагрузки, автоматического отключения и защиты от перегрузок.
Вес оборудования в рабочем состоянии достигает 353 тонн, что говорит о его высокой устойчивости и надёжности при подъёме тяжёлых грузов. Размер секции башни — 4x4 метра, что обеспечивает прочную и жёсткую конструкцию. Кран башенный QTZ1000tm (M125/75) 2/4 требует подготовки прочного фундамента, особенно при стационарной установке.
| Параметр | Значение |
|---|---|
| Вес (собственный, max) | 353 т |
| Размер секции башни | 4x4 м |
| Код ТН ВЭД | 8426 19 000 0 |
Серия кранов QTZ1000tm (M125/75) 2/4 отличается высокой производительностью и универсальностью. Все механизмы снабжены современными приводами, обеспечивающими плавное регулирование скоростей и высокую точность позиционирования груза.
| Механизм | Модель | Ед. изм. | Параметры | Мощность |
|---|---|---|---|---|
| Подъём груза | 132LVF | м/мин | 22 / 44 / 66 | 132 кВт |
| т | 50 / 25 / 12,5 | |||
| Передвижение тележки | 18,5TVF | м/мин | 0–30 | 18,5 кВт |
| Поворот | 155SVT | рад/мин | 0–0,45 | 155 Нм x 4 |
| 155Nmx4 | ||||
| Передвижение | 7,5TRVF | м/мин | 0–12,5 | 7,5x8 кВт |
| Макс. вес подъёма | Max/Min | т | 50–6,9 | |
| Круг работы | max/min | м | 80–6 | |
| Высота подъёма | max | м | 81,5 | |
| Напряжение питания | 380 В, 50 Гц / 440 В, 60 Гц | |||
| Полная мощность | 132LVF | 300 кВА |
Кран башенный QTZ1000tm (M125/75) 2/4 функционирует по классической схеме с верхним погоном. Поворотная часть, расположенная в верхней части башни, включает в себя кабину оператора, механизмы подъёма, поворота и тележки. Балочная стрела обеспечивает устойчивость при работе с крупногабаритными грузами. Управление — дистанционное или из кабины с панорамным обзором.
Подъёмная лебёдка 132LVF работает на трёх скоростях, адаптируясь под тип груза. Передвижение тележки плавное, с возможностью точной остановки. Поворот осуществляется с помощью планетарных редукторов и многодисковых тормозов. Кран башенный QTZ1000tm (M125/75) 2/4 оснащён системой самонаращивания башни, позволяющей увеличивать высоту по мере роста здания без привлечения вспомогательной техники.
Кран башенный QTZ1000tm (M125/75) 2/4 рассчитан на эксплуатацию при температуре от –20 °C до +40 °C. Конструкция устойчива к коррозии, все ключевые узлы защищены от влаги и пыли. При соблюдении регламентных работ и своевременной замене изнашиваемых деталей срок службы составляет более 15 лет. Кран соответствует ГОСТ и международным нормам ISO.
Кран башенный QTZ1000tm (M125/75) 2/4 используется на:
Техника совместима с различными типами противовесов и крепёжных систем. Диаграмма нагрузки позволяет точно рассчитать грузоподъёмность на разных вылетах стрелы.

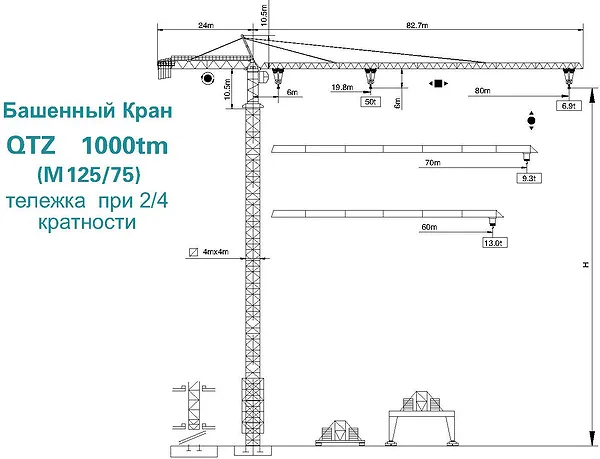

Схема башенного крана QTZ1000tm (M125/75) 2/4 — вид сбоку, подключение кабины и механизмов

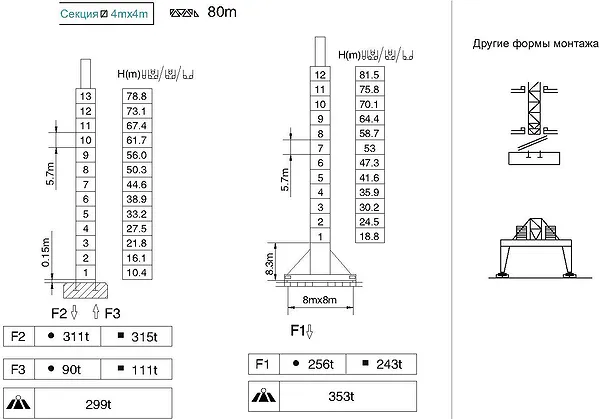

Схема монтажа башенного крана по высоте и схема подъёма секций

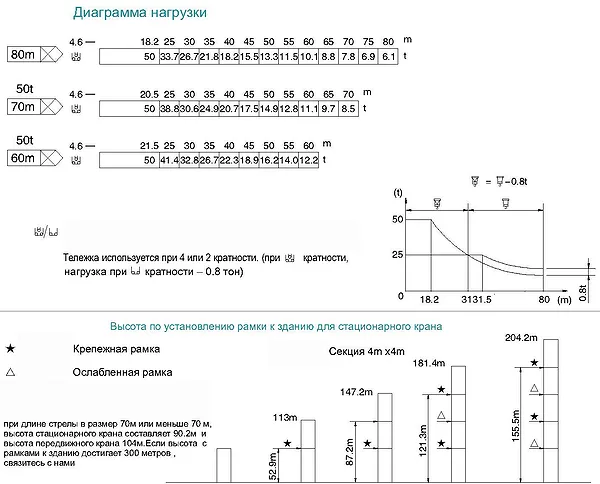

Диаграмма нагрузки крана QTZ1000tm (M125/75) 2/4 и схема крепления к зданию

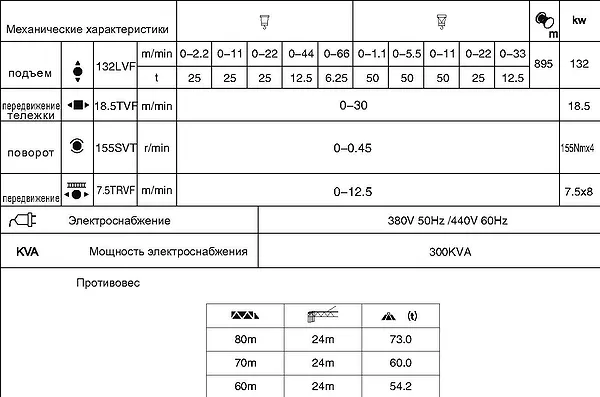

Противовес для крана башенного QTZ1000tm (M125/75) 2/4 — вид сзади, установка
Модель: QTZ1000tm (M125/75) 2/4
Расшифровка: Q — кран, T — башенный, Z — с подъёмной стрелой, 1000 — максимальный момент в тонно-метрах, tm — модификация, M125/75 — марка двигателя/лебедки, 2/4 — исполнение (скорости подъёма).
Задайте свой вопрос или получите консультацию специалиста.
Чаще всего выходят из строя:
Рекомендуется регулярно проверять натяжение канатов, состояние крепёжных элементов и работу безопасности. Ремкомплект включает: комплект канатов, набор подшипников, тормозные накладки, щётки электродвигателей.
На объекте в Екатеринбурге был установлен кран башенный QTZ1000tm (M125/75) 2/4 для монтажа 32-этажного жилого дома. Кран обслуживал площадь в 6500 м² с вылетом стрелы 75 метров. Высота установки — 78 метров. На объекте в Новосибирске кран использовался для монтажа стальных ферм цеха — грузы до 48 тонн, вылет — 20 м.
— Почему кран башенный QTZ1000tm (M125/75) 2/4 не может поднять больше 50 тонн?
— Потому что даже он знает: без перегрузок — нет перегрева, а без перегрева — долгая служба!
Бренд Гидромаш предлагает поставку крана башенного QTZ1000tm (M125/75) 2/4 с центрального склада в Екатеринбурге. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Гидромаш обеспечивает полную техническую поддержку, монтаж, пусконаладку и обучение персонала. Срок поставки — от 45 дней с момента заказа.
Официальный поставщик — Гидромаш. Узнать цену и оформить заказ можно на странице Контакты или через форму обратной связи.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Кран башенный QTZ1000tm (M125/75) 2/4»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
