Кран башенный QTZ1000tm (M100/75) предназначен для выполнения ответственных строительно-монтажных работ на объектах гражданского, жилого и промышленного назначения. Благодаря высокой грузоподъемности до 40 тонн и максимальному вылету стрелы 80 метров, этот кран незаменим при возведении высотных и протяжённых зданий. Модель QTZ1000tm (M100/75) обеспечивает надежную, быструю и точную доставку крупногабаритных строительных элементов на требуемую высоту и расстояние.
Кран башенный QTZ1000tm (M100/75) является самонаращиваемой конструкцией с верхним поворотом, что позволяет ему увеличивать высоту башни по мере роста здания без привлечения дополнительной спецтехники. Это существенно повышает эффективность монтажных операций и снижает общие затраты на строительство.
Данная модель выпускается в нескольких исполнениях: стационарном, стационарно-приставном и мобильном на рельсовом ходу, что обеспечивает гибкость выбора в зависимости от особенностей проекта и условий эксплуатации.
Кран башенный QTZ1000tm (M100/75) отличается высокой производительностью и надёжностью механизмов. Ниже представлена обновленная таблица технических характеристик, адаптированная под требования российского рынка.
| Параметр | Единица измерения | Значение | ||
|---|---|---|---|---|
| Тип стрелы | м | Балочная | ||
| Тип башни | - | Подращиваемая снизу | ||
| Скорость подъёма груза | 160LVF | м/мин | 895 | 24 / 42 / 64 (многоскоростной режим) |
| 132LVF | м/мин | 450 | 24 / 50 / 70 | |
| Грузоподъёмность | т | - | 40 (макс.) / 7,5 (при вылете 80 м) | |
| Передвижение тележки | 18,5TVF | м/мин | 18,5 | 0–30 |
| Поворот | 11SVF | рад/мин | 11×4 | 0–0,45 |
| 155SVT | - | 155Nmx2 | Плавный поворот, двухдвигательная система | |
| Передвижение крана | 7,5TRVF | м/мин | 7,5×8 | 0–12 |
| Максимальный вылет стрелы | - | м | - | 80 |
| Высота подъёма | - | м | - | 81,4 |
| Собственный вес крана | - | т | - | 352 |
| Напряжение питания | - | - | - | 380 В, 50 Гц / 440 В, 60 Гц |
| Полная мощность | - | kVA | - | 300 |
| Размер секции башни | - | м | - | 4×4 |
Кран башенный QTZ1000tm (M100/75) отличается крупными габаритами, что обусловлено его высокой грузоподъёмностью. Ниже представлена таблица веса и габаритов.
| Показатель | Значение |
|---|---|
| Общий вес (макс.) | 352 т |
| Максимальная высота монтажа | 81,4 м |
| Код ТН ВЭД | 8426 19 000 0 |
Кран башенный QTZ1000tm (M100/75) работает по принципу самоудлинения башни за счёт встроенной системы подъёма секций. Монтаж происходит с помощью гидравлического домкрата, который поднимает верхнюю часть крана, позволяя вставить новую секцию башни. Это обеспечивает строительство без остановки — кран может работать на всех этапах возведения здания.
Поворотная платформа с верхним размещением позволяет компактно размещать механизмы и обеспечивает лучшую устойчивость. Стрела балочного типа рассчитана на большие нагрузки и сохраняет жёсткость даже при полной выгрузке на 80 метров.
Механизмы подъёма, поворота и передвижения тележки управляются с помощью частотных преобразователей, что обеспечивает плавное включение и высокую точность при монтаже.
Кран башенный QTZ1000tm (M100/75) рассчитан на эксплуатацию при температуре от -20°C до +40°C, что делает его пригодным для использования в большинстве регионов России, включая Сибирь и Дальний Восток. Все узлы и механизмы защищены от коррозии и перепадов влажности.
Средний срок службы крана — не менее 15 лет при соблюдении норм технического обслуживания. Регулярная диагностика и плановый ремонт позволяют поддерживать высокую работоспособность оборудования в течение всего жизненного цикла.
Кран башенный QTZ1000tm (M100/75) активно используется:
Высокая производительность и гибкость установки делают кран башенный QTZ1000tm (M100/75) оптимальным решением для крупных подрядных организаций.
Ниже представлены основные схемы крана башенного QTZ1000tm (M100/75), включая общую компоновку, монтажные узлы и расчёт нагрузки.

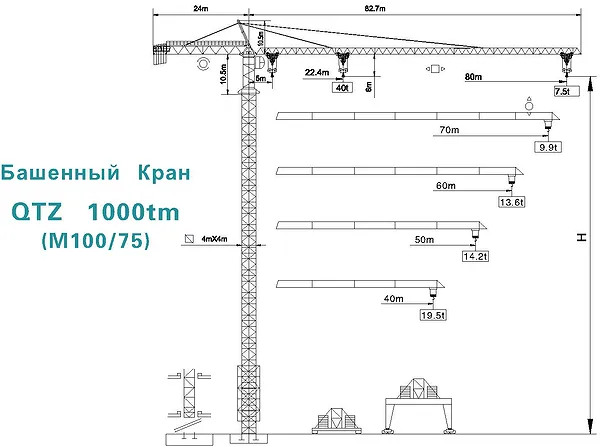

Общая схема крана башенного QTZ1000tm (M100/75), вид сбоку, тип подключения стрелы и башни

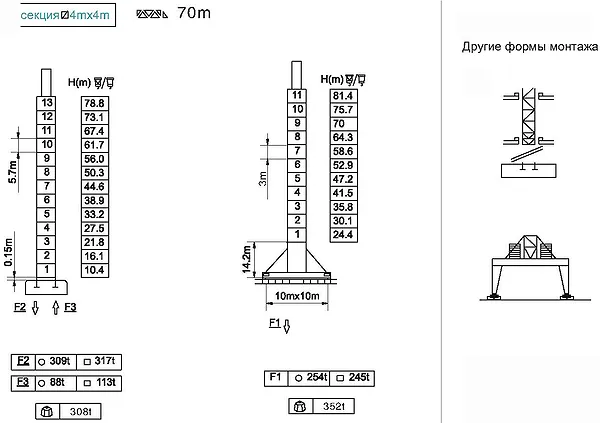

Схема монтажа по высоте и подъёма секций башни крана QTZ1000tm (M100/75)

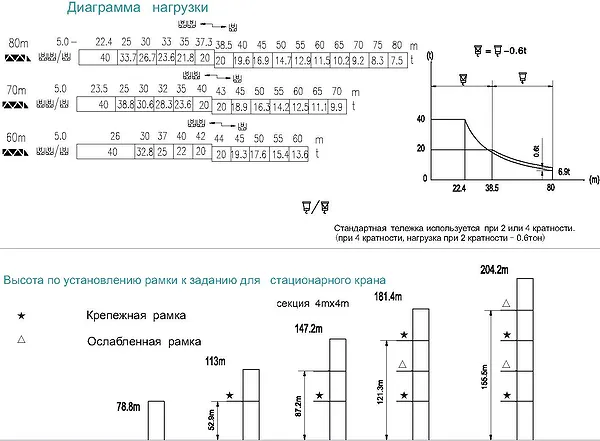

Диаграмма грузоподъёмности крана башенного QTZ1000tm (M100/75) в зависимости от вылета
Технические параметры и схема противовеса крана башенного QTZ1000tm (M100/75)
Заказчики из Москвы, Екатеринбурга и Новосибирска успешно эксплуатируют кран башенный QTZ1000tm (M100/75) на объектах высотного строительства. Гидромаш обеспечивает поставку под ключ: доставка, монтаж, ввод в эксплуатацию и обучение персонала.
Чтобы оформить заказ или запросить коммерческое предложение, воспользуйтесь формой: запросить цену.
— Инженер спрашивает у коллеги: «Почему ты так долго выбираешь кран башенный QTZ1000tm (M100/75)?»
— Отвечаю: «Да понимаю, что он — 40 тонн на 80 метрах, но всё равно перепроверяю… вдруг он снизу не подрастает?»
QTZ1000tm (M100/75):
Q — кран (кит. «Цци»)
T — башенный («Тай»)
Z — самоудлинение («Цзэн»)
1000 — грузовой момент в т·м
tm — тип модернизированный
M100/75 — аналог по международной классификации (грузоподъёмность 100 т при вылете 10 м, 75 т при 16 м)
Гидромаш предлагает поставку крана башенного QTZ1000tm (M100/75) с доставкой по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Оборудование изготавливается с учётом требований ГОСТ и условий эксплуатации на российских объектах. Более подробная информация — в разделе Контакты.
