Кран башенный QTZ 115tm (H20/15) — надежное и производительное строительное оборудование, разработанное как полный аналог популярной модели КБ 403. Этот кран предназначен для выполнения широкого спектра строительно-монтажных работ при возведении жилых, промышленных и гражданских объектов высотой до 203,8 метров. Устройство способно поднимать грузы массой до 8 тонн, обеспечивая высокую производительность и безопасность на стройплощадке.
Модель QTZ 115tm (H20/15) — это самонаращиваемый кран с верхним поворотом и балочной стрелой, рассчитанной на максимальный вылет 61 метр. Оборудование отличается высокой энергоэффективностью, простотой в монтаже и обслуживании. Кран реализуется в нескольких исполнениях: стационарном, стационарно-приставном и мобильном на рельсовом ходу, что позволяет подобрать оптимальную конфигурацию под конкретные условия строительства.
| Показатель | Значение |
|---|---|
| Высота подъёма, м | 59,8 |
| Диаметр секции башни | 2 × 2 м |
| Собственный вес крана, т | 60 / 71 (в зависимости от комплектации) |
| Максимальная грузоподъёмность, т | 8 / 1,5 |
| Код ТН ВЭД | 8426 11 000 0 |
| Параметр | Механизм | Ед. изм. | Характеристики | Мощность, кВт |
|---|---|---|---|---|
| Тип стрелы | Балочная | - | Макс. вылет — 61 м | - |
| Тип башни | Подращиваемая снизу | - | Секция 2×2 м | - |
| Подъём груза | 37LVF | м/мин | 34 / 68 / 102 (при 4/2/1 т) | 37 |
| — | м/мин | 8,5 / 17 / 34 / 51 (при 8/4/2 т) | — | |
| Передвижение тележки | 4TVF | м/мин | 0–55 | 4 |
| Поворот | 95SVT / 5,5SVT | рад/мин | 0–0,7 | 5,5×2 |
| — | — | Момент — 95×2 Нм | — | |
| Передвижение крана | 4TRVF | м/мин | 0–12 | 4×4 |
| Круг работы | — | ° | 360° (ограниченно до 60–14,26 м в зависимости от конфигурации) | — |
| Напряжение питания | — | В / Гц | 380 В, 50 Гц или 440 В, 60 Гц | — |
| Общая мощность | — | кВА | 70 | — |
Кран башенный QTZ 115tm (H20/15) оснащён системой самонаращивания башни, что позволяет наращивать высоту строительного крана по мере роста здания без привлечения дополнительной спецтехники. Поворотная часть расположена в верхней части башни, что снижает нагрузку на основание и повышает устойчивость. Стрела — жёсткая балочного типа, рассчитанная на максимальную нагрузку и длительный срок эксплуатации.
Благодаря современным системам управления и частотным преобразователям, кран обеспечивает плавный пуск и точную остановку груза. Все механизмы крана — подъёма, поворота и передвижения — рассчитаны на интенсивную эксплуатацию в тяжёлых климатических условиях РФ.
Кран башенный QTZ 115tm (H20/15) спроектирован для работы в диапазоне температур от –20 °C до +40 °C. Конструкция устойчива к воздействию снега, обледенения и ветровых нагрузок (до 250 Па). Средний срок службы — не менее 20 лет при соблюдении режима технического обслуживания.
Модель активно используется на объектах:
Благодаря аналогичным параметрам КБ 403, кран QTZ 115tm (H20/15) легко встраивается в существующие проекты и заменяет устаревшее оборудование без необходимости перепроектирования.
QTZ — обозначает «квадратный, телескопический, самоходный»;
115 — грузовой момент (т·м);
tm — тип модификации;
H20/15 — аналог башенного крана H20/15, взаимозаменяем с КБ 403.
Фото: кран башенный QTZ 115tm (H20/15), общий вид, исполнение — стационарно-приставное

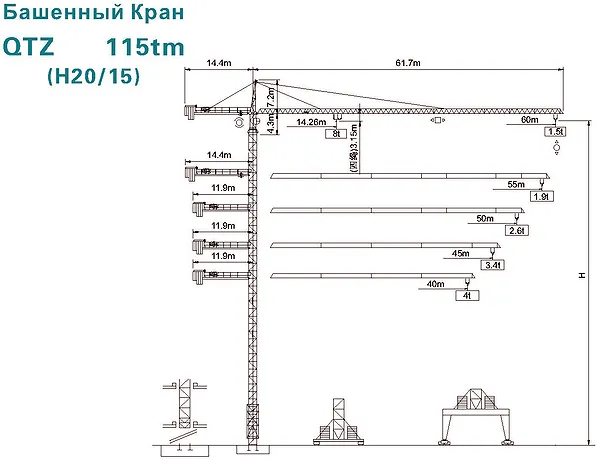

Чертёж: схема башенного крана, вид сбоку, обозначены основные узлы

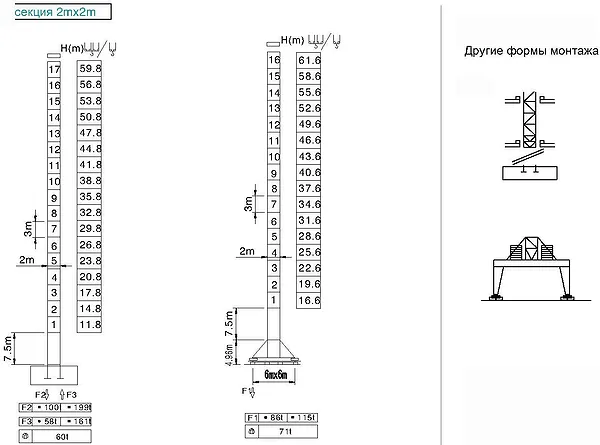

Иллюстрация: схема поэтапного монтажа крана, высотные отметки

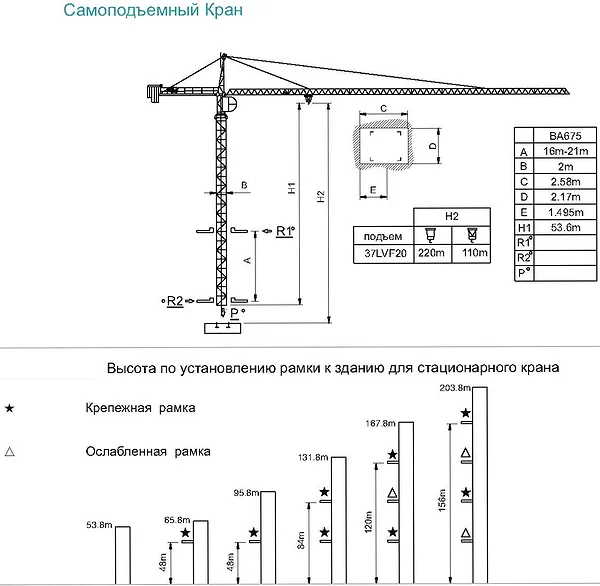

Диаграмма: способ крепления башни к строящемуся зданию, шаг анкеровки — 14,26 м

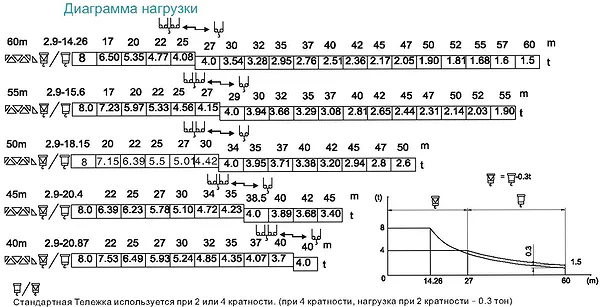

График: зависимость грузоподъёмности от вылета стрелы до 61 м

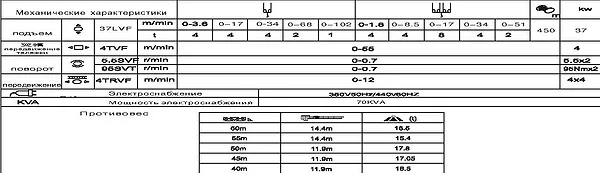

Сводная таблица: технические параметры крана, применение противовеса
— Почему кран башенный QTZ 115tm (H20/15) никогда не опаздывает на работу?
— Потому что он всегда на подъёме!
Типичный комплект поставки крана QTZ 115tm (H20/15) включает:
| Компонент | Количество / Примечание |
|---|---|
| Башня (секции 2×2 м) | до 100 секций |
| Стрела (балочная, 61 м) | в сборе |
| Опорно-поворотное устройство | 1 шт. |
| Кабина оператора | с кондиционером |
| Противовес | 16 т |
| Электрические кабели и система управления | в комплекте |
Часто заменяемые детали:
Заказчик из Новосибирска приобрёл кран QTZ 115tm (H20/15) в стационарно-приставном исполнении для строительства 18-этажного жилого комплекса. Устройство успешно работает с мая по ноябрь, обеспечивая подъём железобетонных панелей и колонн. Срок поставки — 21 день с момента заказа.
На объекте в Казани кран аналог КБ 403 используется в режиме круглосуточной смены. Эксплуатационная поддержка от Гидромаш включает дистанционную настройку частотников и оперативную доставку запчастей.
Выбор зависит от высоты здания, грузоподъёмности и условий монтажа. Для объектов до 60 м подойдёт стационарное исполнение. При высоте более 100 м — стационарно-приставное. Мобильное исполнение рекомендуется для объектов с изменяющимся расположением.
Срок поставки — от 14 до 30 дней в зависимости от города. Гидромаш обеспечивает доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города России.
Да, кран QTZ 115tm (H20/15) является полным аналогом КБ 403 по параметрам и размерам. Он может использоваться на тех же фундаментах, с теми же схемами крепления и программами монтажа.
Работа допускается при температуре от –20 °C до +40 °C, скорости ветра не более 20 м/с. Кран требует надёжного фундамента, периодического ТО и проверки тросов и узлов согласно паспорту.
Гидромаш — надёжный поставщик строительной техники. Мы предлагаем кран башенный QTZ 115tm (H20/15) по выгодной цене с гарантией 12 месяцев. Услуга «шеф-монтаж» включает контроль установки и обучение персонала. Обеспечиваем поставку запчастей и сервисную поддержку на всей территории РФ. Доставляем оборудование в Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Оставить заявку можно через форму обратной связи или по телефону в Екатеринбурге: (343) 361-51-98. Также вы можете связаться с нами через раздел Контакты. Гидромаш — качество, проверенное на стройках России.
