Кран башенный QTZ 280tm (K40/21)

Описание и назначение крана башенного QTZ 280tm (K40/21)

Кран башенный QTZ 280tm (K40/21) — это высокопроизводительная строительная техника, разработанная для выполнения сложных строительно-монтажных работ на объектах различного назначения. Устройство активно используется при возведении жилых, гражданских и промышленных зданий разной этажности. Благодаря максимальной грузоподъёмности до 16 тонн, кран башенный QTZ 280tm (K40/21) обеспечивает эффективную транспортировку и монтаж тяжёлых элементов строительных конструкций, включая плиты перекрытий, колонны, балки и фермы.

Кран башенный QTZ 280tm (K40/21) отличается продуманной конструкцией и высокой надежностью. Он выполнен в исполнениях: стационарном, стационарно-приставном и мобильном на рельсовом ходу, что позволяет адаптировать технику под разные условия эксплуатации. Модель оснащена верхним поворотом и системой самонаращивания, что упрощает монтаж на высоте без привлечения дополнительной техники.

Технические характеристики башенного крана QTZ 280tm (K40/21)

Основные параметры крана башенного QTZ 280tm (K40/21) отражают его высокую эффективность и универсальность:

Габаритные и присоединительные размеры

Кран башенный QTZ 280tm (K40/21) комплектуется секциями башни стандартного размера 2x3 метра, что обеспечивает устойчивость и удобство монтажа. Масса оборудования — 95 тонн. Ниже приведена сводная таблица.

Принцип работы крана башенного QTZ 280tm (K40/21)

Кран башенный QTZ 280tm (K40/21) работает по классической схеме башенных кранов с верхним поворотом. Основной элемент — балочная стрела, которая перемещает груз в радиусе до 70 метров. Подъём осуществляется с помощью лебёдки 75LVF или 55LVF, обеспечивающей несколько скоростных режимов для точного позиционирования. Поворотная платформа вращается с плавной регулировкой скорости, что позволяет точно устанавливать груз на место. Система самонаращивания позволяет увеличивать высоту башни по мере роста здания, что повышает автономность крана.

Температурный режим работы и срок службы

Кран башенный QTZ 280tm (K40/21) рассчитан на эксплуатацию в широком диапазоне температур — от -20°C до +40°C, что делает его пригодным для использования в различных климатических условиях России. При соблюдении регламента технического обслуживания и правильной эксплуатации срок службы крана превышает 15 лет. Все узлы выполнены из высокопрочных сталей и защищены от коррозии.

Где применяется кран QTZ 280tm (K40/21)

Кран башенный QTZ 280tm (K40/21) активно используется на крупных строительных площадках: высотных жилых комплексах, промышленных предприятиях, объектах инфраструктуры (аэровокзалы, торговые центры, мосты). Устройство идеально подходит для монтажа железобетонных конструкций, стальных ферм и крупногабаритных модулей. Благодаря универсальности крепления и нескольким вариантам установки (стационарный, приставной, рельсовый), кран подходит для любых типов фундаментов и условий монтажа.

Изображения крана башенного QTZ 280tm (K40/21)

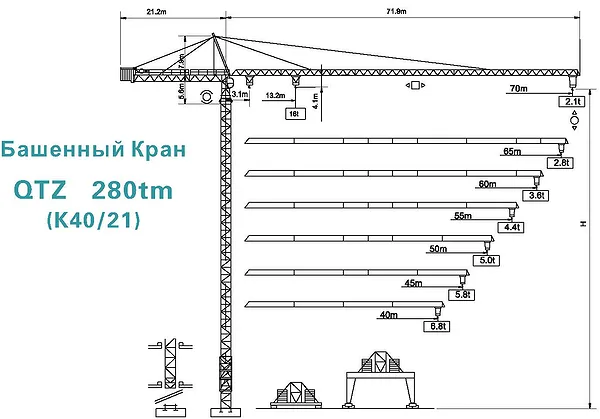

Схема башенного крана QTZ 280tm (K40/21) — общий вид, вид сверху и сбоку

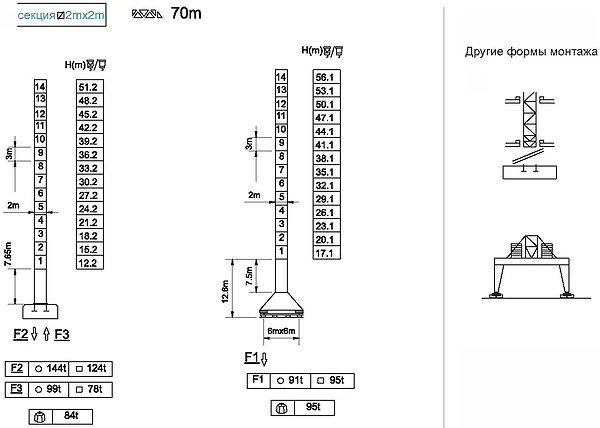

Схема монтажа крана башенного QTZ 280tm (K40/21) — по высоте и присоединение к строению

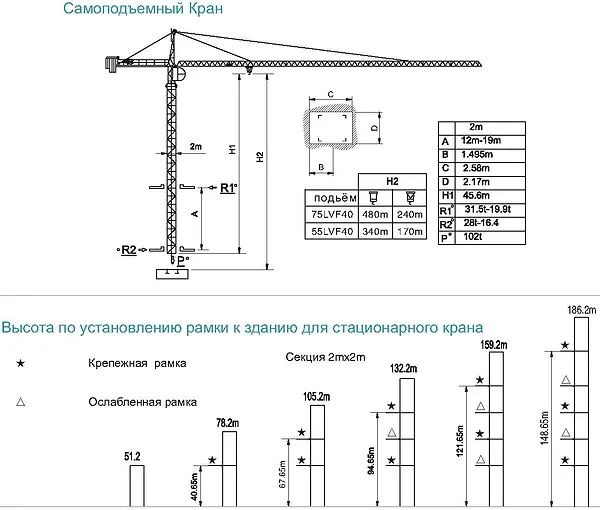

Схема крепления башенного крана QTZ 280tm (K40/21) к строительной конструкции

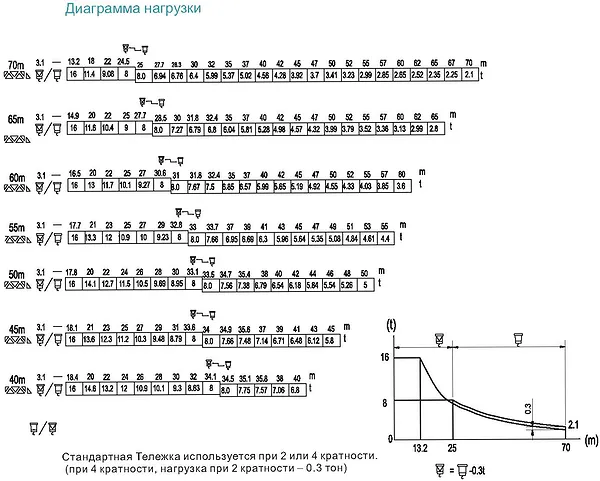

Диаграмма грузоподъёмности крана башенного QTZ 280tm (K40/21) в зависимости от вылета стрелы

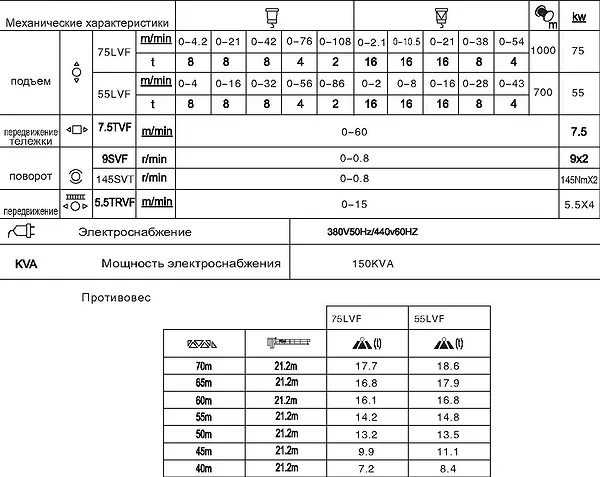

Конструкция противовеса для крана башенного QTZ 280tm (K40/21)

Условное обозначение и расшифровка модели

Модель крана QTZ 280tm (K40/21) расшифровывается следующим образом:
Q — кран (по классификации китайских производителей)
T — башенный
Z — с верхним поворотом
280tm — момент нагрузки 280 тонна·метр
K40/21 — исполнение, связанное с длиной стрелы и кратностью полиспаста

Часто ломаемые узлы и комплектующие

При эксплуатации крана башенного QTZ 280tm (K40/21) наибольшей нагрузке подвержены следующие компоненты:
– Лебёдки подъёма (75LVF, 55LVF)
– Поворотные опоры и редукторы (9SVF, 145SVT)
– Ходовые колёса и привод (5,5TRVF)
– Тросы и крюковые подвески
– Электроника управления и системы безопасности

Примеры заказа крана башенного QTZ 280tm (K40/21)

– Кран башенный QTZ 280tm (K40/21) в стационарном исполнении с полным комплектом противовесов
– Кран башенный QTZ 280tm (K40/21) на рельсовом ходу с комплектом запасных частей
– Кран башенный QTZ 280tm (K40/21) + комплект секций башни 2x3 м — 10 шт.
– Кран башенный QTZ 280tm (K40/21) с техническим сопровождением и пуско-наладкой

— Сколько нужно инженеров, чтобы включить кран башенный QTZ 280tm (K40/21)?
— Один, если знает пароль от диспетчера.
— Два, если ещё и документы оформлять.
— А три, если первый забыл, как он включается…

Часто задаваемые вопросы

Как выбрать нужную модификацию крана башенного QTZ 280tm (K40/21)?
Выбор зависит от типа фундамента, высоты объекта и условий доступа. Для высотных зданий — приставной или подращиваемый вариант. Для временных объектов — мобильный на рельсах.

Какие сроки поставки и доставки крана QTZ 280tm (K40/21) по России?
Поставка осуществляется в течение 30–45 дней с момента заказа. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ.

Подходит ли кран башенный QTZ 280tm (K40/21) для работы в условиях Крайнего Севера?
Да, при дооснащении узлов системой подогрева и использовании морозостойких смазок кран может эксплуатироваться при температуре до -20°C.

Совместим ли кран QTZ 280tm (K40/21) с существующим строительным оборудованием?
Да, кран совместим с большинством систем управления и сигнализации. При необходимости возможна интеграция в АСУТП объекта.

Заказ и доставка от Гидромаш

Кран башенный QTZ 280tm (K40/21) поставляется напрямую от производителя — Гидромаш. Собственная логистика и склады в Екатеринбурге позволяют оперативно организовывать доставку по всей России. Обращайтесь через форму «Заказать кран», и наш специалист проконсультирует по поставке, монтажу и обучению персонала. Качество, надёжность и поддержка — в основе каждого крана башенного QTZ 280tm (K40/21) от Гидромаш.
