Башенный кран QTZ450tm (K50/50) — это высокопроизводительная подъёмная техника, разработанная для выполнения строительно-монтажных работ на крупных промышленных объектах. Кран эффективно используется при строительстве дамб, гидроэлектростанций, высотных зданий и других сооружений, где требуется подъём и перемещение строительных конструкций массой до 20 тонн. Серия QTZ450tm (K50/50) отличается высокой устойчивостью, точностью позиционирования и широким радиусом действия, что делает его незаменимым на сложных строительных площадках.
Конструкция крана башенного QTZ450tm (K50/50) рассчитана на длительную эксплуатацию в условиях повышенных нагрузок и агрессивных климатических условий. Устройство оснащено системой подращивания башни снизу, что позволяет увеличивать высоту подъёма без необходимости переборки конструкции. Применение балочной стрелы обеспечивает равномерное распределение нагрузки и минимизирует прогибы при работе на максимальном вылете.
| Параметр | Значение |
|---|---|
| Вес (собственный) | 130 т |
| Размер секции башни | 2x3 м |
| Конфигурация башни | Подращиваемая снизу |
Код ТН ВЭД: 8426 20 000 0
Технические параметры крана башенного QTZ450tm (K50/50) отражают его высокую производительность и универсальность. Все данные соответствуют нормативам безопасности и требованиям российских строительных стандартов.
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Тип стрелы | — | Балочная |
| Тип башни | — | Подращиваемая снизу |
| Максимальная грузоподъёмность | т | 20 |
| Минимальная грузоподъёмность | т | 5 |
| Радиус действия (вылет стрелы) | м | 70–22,5 |
| Высота подъёма | м | 42,7 |
| Скорость подъёма груза | м/мин | 40/80/120 (в зависимости от массы) |
| Скорость передвижения тележки | м/мин | 0–60 |
| Скорость поворота | рад/мин | 0–0,8 |
| Скорость передвижения крана | м/мин | 0–15 |
| Напряжение питания | В / Гц | 380 / 50 или 440 / 60 |
| Потребляемая мощность | кВА | 200 |
| Мощность механизма подъёма | кВт | 90 |
| Мощность механизма передвижения тележки | кВт | 7,5 |
| Мощность поворотного механизма | кВт | 9×2 |
| Мощность передвижения | кВт | 5,5×4 |
Кран QTZ450tm (K50/50) работает на основе синхронного взаимодействия всех механизмов: подъёма, поворота, передвижения тележки и самого крана. Подъём груза осуществляется с помощью лебёдки модели 90LVF, обеспечивающей плавное и безопасное движение на разных скоростных режимах. Поворот осуществляется через двойной привод 9SVF с частотным регулированием для точного позиционирования. Передвижение тележки по стреле обеспечивается электродвигателем 7,5TVF с плавным пуском. Управление всеми процессами — централизованное, из кабины оператора, оснащённой современными системами мониторинга и безопасности.
Кран QTZ450tm (K50/50) рассчитан на эксплуатацию в широком диапазоне температур — от -20°C до +40°C, что соответствует климатическим условиям большинства регионов России. При соблюдении режима ТО и рекомендаций производителя срок службы составляет более 15 лет. Стальные конструкции подвергаются антикоррозионной обработке, что увеличивает ресурс эксплуатации в условиях повышенной влажности.
Кран башенный QTZ450tm (K50/50) применяется на объектах гражданского и промышленного строительства, при возведении мостов, дамб, энергетических сооружений и высотных зданий. Благодаря подращиваемой башне возможна поэтапная наращивание высоты в процессе роста здания. Крепление к стене здания обеспечивает дополнительную устойчивость при работе на большой высоте. Диаграмма нагрузки позволяет точно рассчитывать грузоподъёмность в зависимости от вылета стрелы.
Схема монтажа предусматривает использование автокрана для сборки основания и башни. Монтаж выполняется поэтапно под руководством специалистов в соответствии с технической документацией.

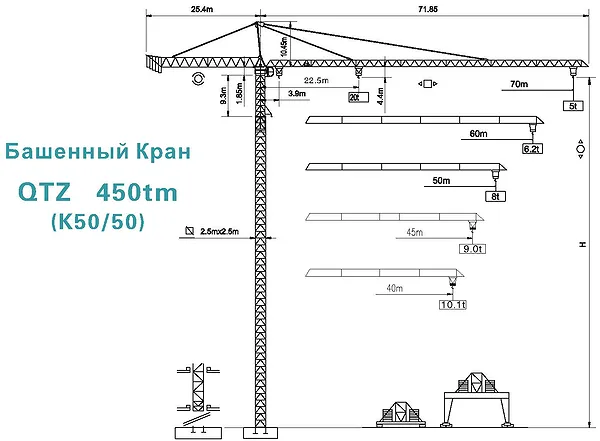

Схема башенного крана QTZ450tm (K50/50): вид сверху и сбоку, присоединительные узлы, расположение механизмов.

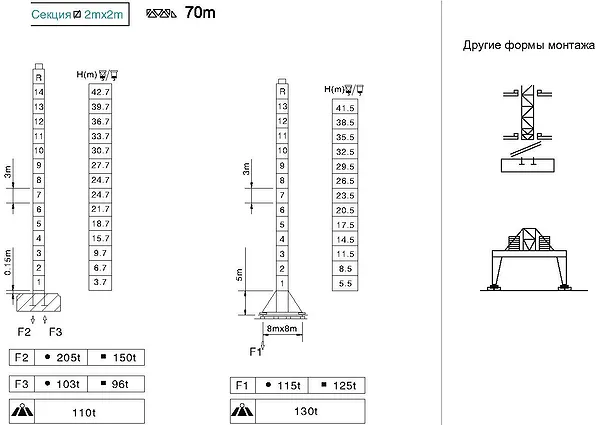

Схема по высоте и монтажа крана башенного QTZ450tm (K50/50): этапы наращивания, предельная высота.

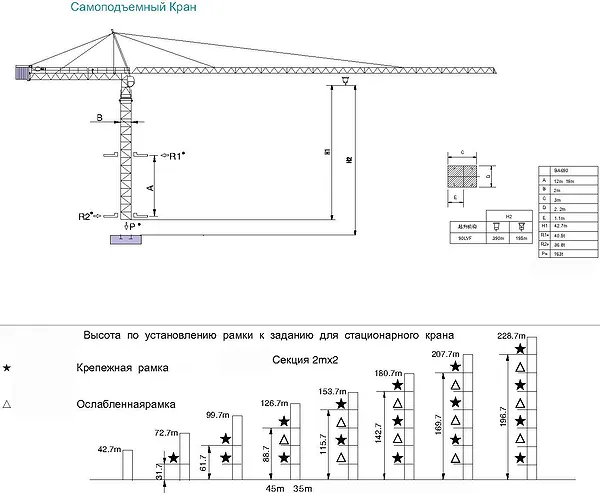

Схема крепления к зданию: расположение анкеров, расстояние между ярусами.

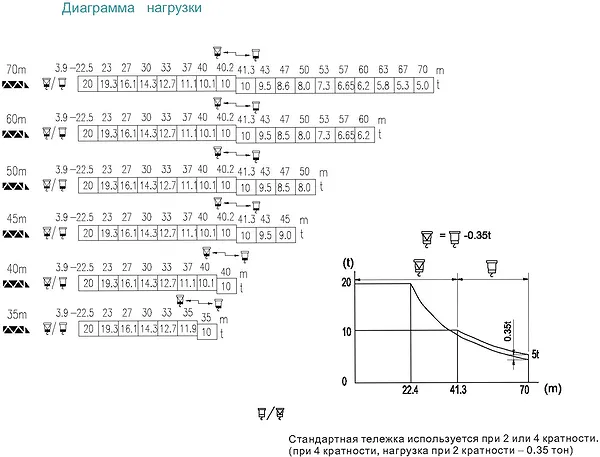

Диаграмма нагрузки крана QTZ450tm (K50/50): зависимость грузоподъёмности от вылета стрелы.

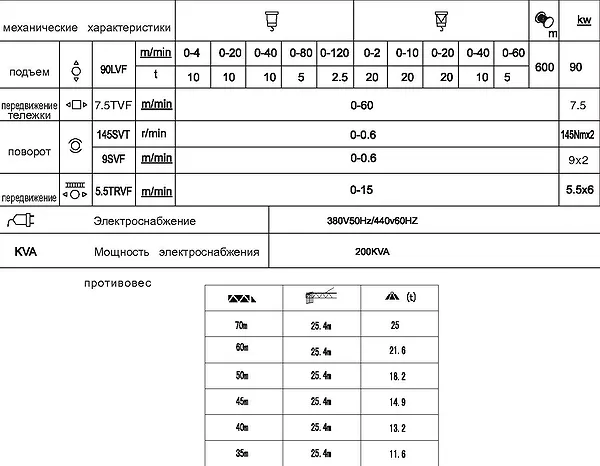

Противовес башенного крана QTZ450tm (K50/50): конструкция и установка.
| Наименование узла | Частота замены | Рекомендации |
|---|---|---|
| Тормоза механизмов подъёма | Раз в 6–12 месяцев | Проверка зазоров, замена колодок |
| Канаты подъёмные | При износе более 10% | Замена комплектно |
| Подшипники поворотного механизма | Раз в 3–5 лет | Контроль смазки, вибрации |
| Электродвигатели (особенно 90LVF) | При перегрузках | Замена с проверкой сети |
— Кран башенный QTZ450tm (K50/50) в комплекте с противовесом и кабиной оператора
— Модификация QTZ450tm (K50/50) с увеличенной высотой подъёма до 60 м (по спецзаказу)
— Кран QTZ450tm (K50/50) с комплектом анкеров для крепления к зданию
— Обучение оператора и техническое сопровождение от Гидромаш
— Почему кран QTZ450tm (K50/50) называют «рабочей лошадкой» стройплощадки? Потому что он тянет 20 тонн, а сам весит 130 — даже шутки у него с подъёмом!
Обозначение: QTZ450tm (K50/50)
Расшифровка:
QT — кран башенный
Z — стрела балочная
450 — момент, кН·м
tm — модификация типа, усиленная конструкция
(K50/50) — аналог по международной классификации, вылет и грузоподъёмность
Бренд Гидромаш предлагает надёжные решения в сфере строительной техники. Поставщик Гидромаш обеспечивает полную техническую поддержку, наличие запчастей и быструю доставку по России. Все краны проходят проверку качества и соответствуют требованиям ТР ТС.
Доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Наши специалисты помогут подобрать подходящую модификацию крана башенного QTZ450tm (K50/50) под ваш проект. Оформить заказ можно по телефону или через форму обратной связи. Также вы можете связаться с нами в разделе Контакты.
