Башенный кран QTZ450tm (S450 L25) — это высокопроизводительная строительная техника, разработанная для выполнения широкого спектра монтажных и подъёмных работ. Он незаменим при возведении жилых, гражданских и промышленных объектов различной этажности. Кран способен поднимать грузы массой до 25 тонн, что делает его мощным инструментом на крупных строительных площадках. Серия QTZ450tm (S450 L25) сочетает в себе надёжность, эффективность и современные технологии управления.
Кран башенный QTZ450tm (S450 L25) оснащён верхним поворотом, что обеспечивает стабильную работу и равномерное распределение нагрузки. Конструкция подъёмная (самонаращиваемая), позволяющая достигать значительных высот — до 79,09 метров. Вылет стрелы составляет 70 метров, при этом минимальный радиус — 16 м, что даёт высокую универсальность в условиях ограниченного пространства. Модель поставляется в нескольких исполнениях: стационарном, стационарно-приставном и на рельсовом ходу, — что даёт возможность подобрать оптимальный вариант под конкретные условия эксплуатации.
Габариты и вес крана критичны при проектировании стройплощадки и организации монтажа. Масса башенного крана QTZ450tm (S450 L25) составляет 181 тонну. Размер секции башни — 2x6 м, что обеспечивает надёжность и устойчивость при наращивании высоты. Ниже представлена таблица с основными данными:
| Параметр | Значение |
|---|---|
| Масса (снаряжённая) | 181 т |
| Размер секции башни | 2×6 м |
| Код ТН ВЭД | 8426 19 000 0 |
| Параметр | Значение | ||
|---|---|---|---|
| Тип стрелы | Балочная | ||
| Тип башни | Подращиваемая снизу | ||
| Максимальная грузоподъёмность | 25 т | ||
| Минимальная грузоподъёмность | 4 т | ||
| Вылет стрелы | 70–16 м | ||
| Высота подъёма | 79,09 м | ||
| Круг работы | 360° | ||
| Напряжение питания | 380 В, 50 Гц / 440 В, 60 Гц | ||
| Полная мощность | 200 кВА | ||
Механизмы крана башенного QTZ450tm (S450 L25) обеспечивают высокую производительность и плавность работы:
| Механизм | Модель | Единица | Скорость / Параметр | Мощность, кВт |
|---|---|---|---|---|
| Подъём груза | 90LVF | м/мин | 40 / 80 / 120 (при 20 / 10 / 5 т) | 90 |
| Передвижение тележки | 11TVF | м/мин | 0–55 | 11 |
| Поворот | 11SVF / 145SVT | рад/мин | 0–0,6 | 11×2 / 145Nm×2 |
| Передвижение крана | 5,5TRVF | м/мин | 0–15 | 5,5×6 |

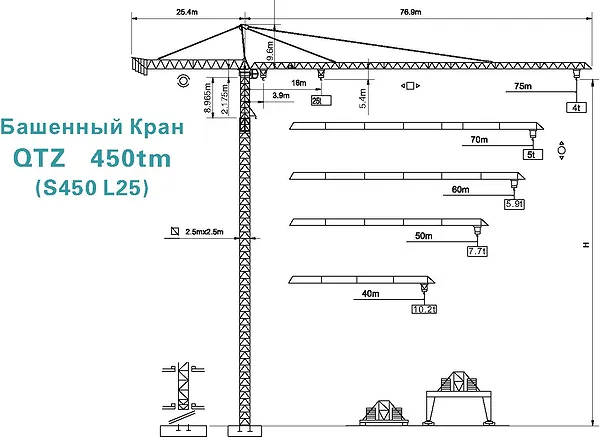

Схема башенного крана QTZ450tm (S450 L25) — общий вид, вид сбоку. Подключение электропитания, размещение узлов.

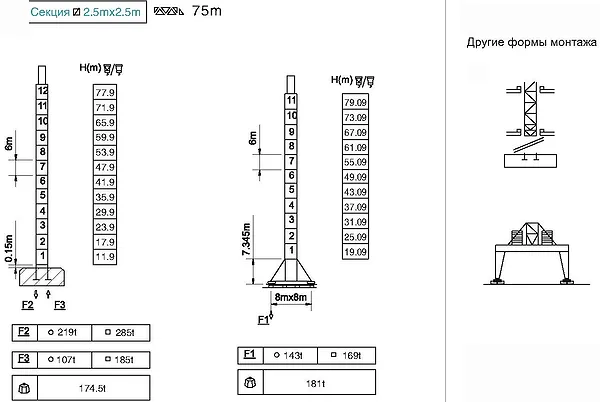

Схема монтажа крана QTZ450tm (S450 L25) по высоте и крепление к зданию. Подробная инструкция по наращиванию секций.

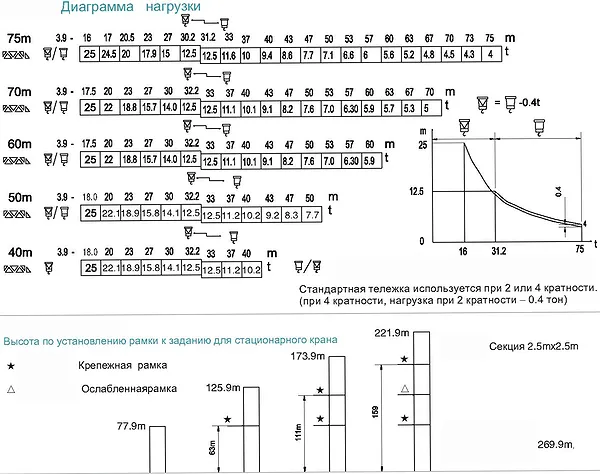

Диаграмма нагрузки башенного крана QTZ450tm (S450 L25) — зависимость грузоподъёмности от вылета стрелы.

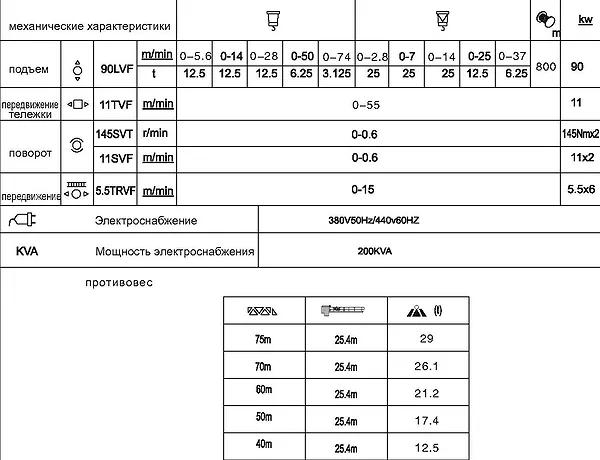

Противовес башенного крана QTZ450tm (S450 L25) — конструкция и размещение для обеспечения устойчивости.
Принцип действия башенного крана QTZ450tm (S450 L25) основан на координатном перемещении груза. Механизм подъёма обеспечивает вертикальное движение, тележка перемещается по балочной стреле для изменения радиуса, а поворотная установка позволяет вращать стрелу на 360°. Управление осуществляется из кабины с пультом с ЧПУ, что повышает точность и безопасность. Самонаращивание башни происходит с помощью домкрата и комплекта секций — это позволяет увеличивать высоту без привлечения дополнительной техники.
Кран QTZ450tm (S450 L25) рассчитан на эксплуатацию в температурном диапазоне от -20°C до +40°C. Конструкционные материалы и системы защищены от коррозии, что обеспечивает длительный срок службы — до 15 лет при регулярном техническом обслуживании. Работа возможна при ветровой нагрузке до 250 Па, что соответствует условиям российского климата.
Серия QTZ450tm (S450 L25) востребована на крупных строительных объектах: высотное жилищное строительство, промышленные комплексы, возведение торгово-развлекательных центров. Также используется при монтаже энергетических и инфраструктурных объектов. Кран совместим с разными типами строповочных устройств и грузозахватов. Благодаря высокой грузоподъёмности и вылету, модель подходит для работы на плотно застроенных участках.
Обозначение QTZ450tm (S450 L25) расшифровывается следующим образом:
Эта маркировка стандартна для продукции Гидромаш и используется для идентификации технических характеристик при поставке и эксплуатации.
Для поддержания работоспособности крана рекомендуется иметь в наличии следующие запасные части:
| Элемент | Наименование |
|---|---|
| 1 | Тормозной диск поворотного механизма |
| 2 | Тяги стрелы |
| 3 | Кабель питания поворотной части |
| 4 | Подшипники опорно-поворотного устройства |
| 5 | Тросы грузового и стрелового полиспаста |
Ремонт и техническое обслуживание следует проводить только сертифицированным персоналом с использованием оригинальных комплектующих от Гидромаш.
Примеры оформления заявки:
Оформить заказ можно через форму на сайте или по телефону. Для срочных заявок используйте обратную связь.
"Почему кран QTZ450tm (S450 L25) не боится ветра? Потому что у него всегда есть противовес и железные нервы!"
Ниже приведены актуальные вопросы, которые часто задают клиенты из России.
Для высотного строительства в городе оптимально стационарное исполнение. Если объект протяжённый — выбирайте рельсовый ход. При необходимости крепления к фасаду — приставной тип. Все варианты доступны от Гидромаш.
Срок поставки — от 2 до 6 недель в зависимости от модификации. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Да, кран совместим с большинством систем управления, строповочными устройствами и подкрановыми путями стандартной колеи. Возможна интеграция в существующую систему стройплощадки.
Да, монтаж и ввод в эксплуатацию башенного крана QTZ450tm (S450 L25) требуют лицензии и согласования с Ростехнадзором. Компания Гидромаш предоставляет техническую документацию и может организовать шеф-монтаж.
Кран башенный QTZ450tm (S450 L25) — это мощное, надёжное и современное оборудование, разработанное для работы в сложных условиях. Все единицы поставляются напрямую от производителя Гидромаш с гарантией и технической поддержкой. Благодаря логистическому узлу в Екатеринбурге обеспечивается быстрая доставка по всей России. Оформить заказ, получить консультацию или вызвать специалиста можно на странице Контакты или через форму обратной связи на сайте https://sd-tehno.ru/.
