Башенный кран QTZ1000tm (K80/115) — это мощное строительное оборудование, предназначенное для выполнения сложных монтажно-строительных работ на объектах различного назначения. Кран эффективно используется при возведении жилых, гражданских и промышленных зданий высотой до нескольких десятков этажей. Благодаря грузоподъёмности до 32 тонн, башенный кран QTZ1000tm (K80/115) обеспечивает высокую эффективность при подъёме и перемещении тяжёлых строительных конструкций, бетонных панелей, металлоконструкций и других элементов.
Кран серии QTZ1000tm (K80/115) относится к самонаращиваемым башенным кранам с верхним поворотом. Его конструкция позволяет легко наращивать высоту башни по мере роста многоэтажного здания. Максимальный вылет стрелы составляет 70 метров, что делает башенный кран QTZ1000tm (K80/115) универсальным решением для крупных строительных площадок. Работает кран в круговом режиме — от 5 до 70 метров, обеспечивая точный монтаж на весь объём застройки. Исполнение крана — стационарное, стационарно-приставное и мобильное на рельсовом ходу, что позволяет адаптировать его под условия конкретного объекта.
Технические параметры QTZ1000tm (K80/115) отражают высокий уровень инженерного решения и надёжность конструкции. Ниже представлена переработанная таблица с уникальным описанием параметров.
Тип стрелы |
Балочная конструкция из высокопрочной стали, рассчитанная на высокие динамические нагрузки |
||||||||||
Тип башни |
Подращиваемая снизу — обеспечивает быстрый монтаж и наращивание высоты |
||||||||||
Механизм подъёма груза |
160LVF |
Скорость подъёма, м/мин |
42 |
76 |
112 |
21 |
38 |
56 |
Грузоподъёмность, т |
500 |
160 |
Режим скоростей |
Многоскоростной |
Плавное регулирование при работе с чувствительными грузами |
Мощность электродвигателя, кВт |
160 |
|||||||
Грузоподъёмность |
т |
16 |
8 |
4 |
32 |
16 |
8 |
Максимальная нагрузка на крюке |
|||
Передвижение тележки |
15TVF |
Скорость, м/мин |
Регулируемая от 0 до 45 м/мин — обеспечивает точное позиционирование груза |
Мощность, кВт |
15 |
||||||
Поворотная часть |
155SVT / 155Nmx2 |
Скорость поворота, рад/мин |
0–0,5 — плавное вращение с контролем угла |
Двойной привод поворота |
|||||||
Двигатели поворота | |||||||||||
Передвижение крана |
7,5TRVF |
Скорость передвижения, м/мин |
0–12 — подходит для манёвров на плотной стройке |
Мощность, кВт |
7,5×8 |
||||||
Максимальная/минимальная грузоподъёмность |
Max/Min |
т |
32–11,5 |
Зависит от вылета стрелы |
|||||||
Радиус работы |
max/min |
м |
70–5 |
Эффективная зона покрытия |
|||||||
Максимальная высота подъёма |
max |
м |
104,2 |
С возможностью наращивания |
|||||||
Собственный вес крана |
max |
т |
393 |
С учётом противовеса и оборудования |
|||||||
Электропитание |
Напряжение / частота |
380 В, 50 Гц или 440 В, 60 Гц — совместимость с разными энергосистемами |
|||||||||
Мощность энергопотребления |
кВА |
300 |
|||||||||
Лебёдки (дополнительные типы) |
— |
Доступны различные варианты исполнения по запросу |
|||||||||
Размер секции башни |
м |
4×4 |
|||||||||
Масса и габаритные размеры башенного крана QTZ1000tm (K80/115) приведены в таблице ниже. При транспортировке учитываются крупногабаритные компоненты.
| Модель | Вес, т | Габариты (Д×Ш×В, м) | Код ТН ВЭД |
|---|---|---|---|
| QTZ1000tm (K80/115) | 393 | зависит от комплектации | 8426.11.000 |
Башенный кран QTZ1000tm (K80/115) работает по принципу верхнего поворота: поворотная платформа с кабиной оператора, механизмами подъёма и поворота расположена выше башни. Это обеспечивает более сбалансированную конструкцию и устойчивость при работе. Подъёмная лебёдка, тележка и поворотный механизм снабжены частотными преобразователями, что позволяет плавно управлять скоростями и нагрузками.
Кран QTZ1000tm (K80/115) рассчитан на эксплуатацию при температуре от -20 °C до +40 °C. Конструкция выполнена из морозостойкой стали, узлы — защищены от коррозии. Средний срок службы — более 15 лет при соблюдении графика ТО.
Этот кран применяется на крупных строительных объектах: высотных зданиях, ЖК, промышленных комплексах, мостах, эстакадах. Подходит для работы в условиях ограниченного пространства благодаря точному позиционированию и управлению. Успешно эксплуатируется в городах: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и других.
Для обеспечения надёжности эксплуатации рекомендуется иметь в наличии следующие запасные части:
| Компонент | Частота замены | Возможные поломки |
|---|---|---|
| Тормозные колодки механизма подъёма | 1 раз в 6–12 месяцев | Износ при интенсивной работе |
| Ролики тележки | 1 раз в 2 года | Задиры, заклинивание |
| Канаты (грузовой и тяговый) | Периодическая инспекция | Повреждения от перегрузки или истирания |
| Подшипники поворотного узла | Редко — при перегрузках | Заклинивание, люфты |
Ознакомьтесь со схемами устройства башенного крана:

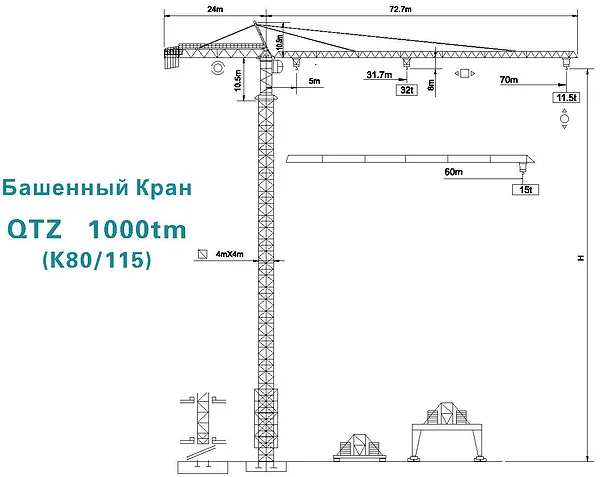

Общий вид и компоновка крана QTZ1000tm (K80/115), вид сбоку — балочная стрела, подращиваемая башня, противовес

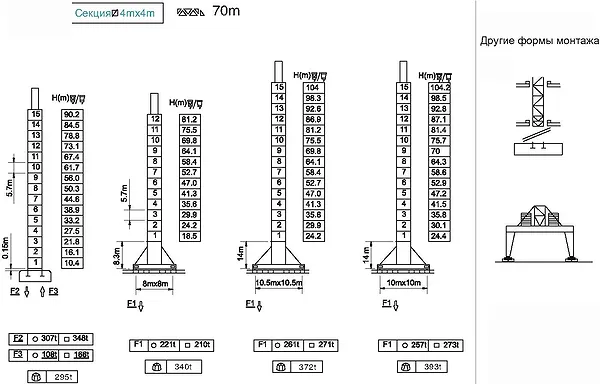

Схема по высоте и монтаж башенного крана QTZ1000tm (K80/115)

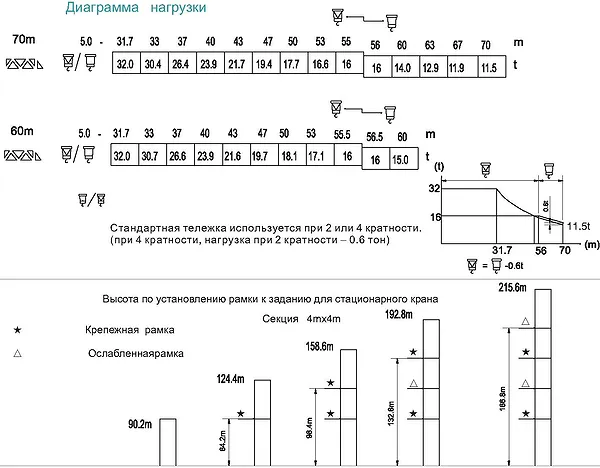

Грузовая характеристика и схема крепления к зданию по высоте

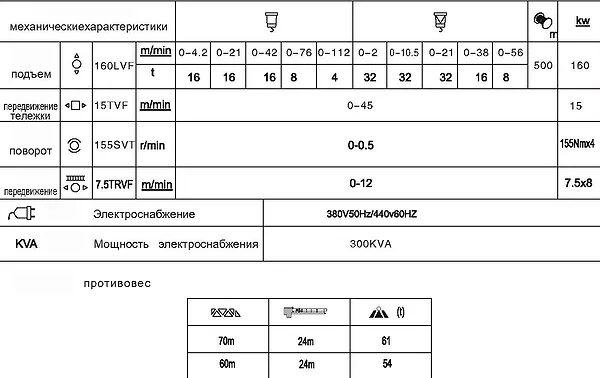

Конструкция противовеса и его крепление на башенном кране QTZ1000tm (K80/115)
— Кран башенный QTZ1000tm (K80/115) в комплекте с противовесом и электрооборудованием, доставка в Екатеринбург
— Поставка крана QTZ1000tm (K80/115) с обучением персонала, сборка на объекте в Москве
— Заказ запасных частей для QTZ1000tm (K80/115) — лебёдка 160LVF, тележка, поручни
— Почему кран QTZ1000tm (K80/115) не смеётся?
— Потому что у него напряжение 380 В и чувство юмора под нагрузкой!
QTZ1000tm (K80/115):
— Q — кран (по классификации)
— T — телескопический/подращиваемый тип
— Z — башенный кран
— 1000 — момент, т·м
— tm — модификация производителя
— K80/115 — аналог или международное обозначение
1. Как выбрать нужную модификацию крана QTZ1000tm (K80/115)?
Выбор зависит от высоты объекта, массы поднимаемых грузов и доступного пространства. Кран доступен в стационарном, приставном и мобильном исполнении. Консультанты Гидромаш помогут подобрать оптимальную конфигурацию.
2. Какие сроки поставки башенного крана QTZ1000tm (K80/115) по России?
Срок поставки составляет от 60 до 90 дней с момента заказа. Доставка возможна в любой регион: Москва, Новосибирск, Казань, Екатеринбург и другие города.
3. Можно ли адаптировать QTZ1000tm (K80/115) под условия эксплуатации в северных регионах?
Да, кран может комплектоваться утеплённой кабиной, морозостойкими смазками и системой обогрева узлов для работы при температуре до -35 °C.
4. Совместим ли кран QTZ1000tm (K80/115) с имеющейся электросетью на стройке?
Да. Башенный кран QTZ1000tm (K80/115) поддерживает питание 380 В / 50 Гц (РФ) и 440 В / 60 Гц (международный стандарт). При необходимости возможна установка трансформатора.
Поставщик — Гидромаш — обеспечивает комплектацию, отгрузку и консультационную поддержку по эксплуатации башенных кранов QTZ1000tm (K80/115). Завод находится в Екатеринбурге, что позволяет оперативно отгружать оборудование по всей России. Доставка осуществляется автотранспортом, Ж/Д или комбинированным способом. Оформить заказ можно через форму на сайте или на странице Контакты.
