Кран башенный QTZ450tm (K50/60) предназначен для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий разной этажности. Он обеспечивает подъём и перемещение строительных конструкций массой до XX тонн, что делает его незаменимым на крупных объектах. Кран серии QTZ450tm (K50/60) демонстрирует высокую надёжность, точность позиционирования и устойчивость при работе на значительной высоте.
Самонаращиваемая конструкция и верхний поворот поворотной платформы обеспечивают лёгкий монтаж и расширение рабочей высоты по мере роста здания. Вылет стрелы достигает XX метров, а круг вращения — от XX до XX градусов, что позволяет охватить большую строительную площадку без перестановки оборудования.
Серия крана башенного QTZ450tm (K50/60) выпускается в нескольких модификациях: стационарной, стационарно-приставной и мобильной на рельсовом ходу. Это позволяет подобрать оптимальное решение в зависимости от условий строительной площадки и требований к мобильности. Модели оснащаются системой отслеживания перегруза, анемометром и системами безопасности, обеспечивающими стабильную работу при ветровых нагрузках.
Тип стрелы | Балочная | |||||||||
Тип башни | Подращиваемая снизу | |||||||||
Подъём груза | 90LVF | м/мин | 40 | 80 | 120 | 20 | 40 | 60 | 600 | 90 |
т | 10 | 5 | 2,5 | 20 | 10 | 5 | ||||
Передвижение тележки | 7,5TVF | м/мин | 0–60 | 7,5 | ||||||
Поворот | 9SVF | рад/мин | 0–0,6 | 9x2 | ||||||
145SVT | 145Nmx2 | |||||||||
Передвижение | 5,5TRVF | м/мин | 0–15 | 5,5x6 | ||||||
Max/Min вес подъёма | т | |||||||||
Круг вращения | ° | 70– | ||||||||
Высота подъёма | м | 80,09 | ||||||||
Масса крана | т | 173 | ||||||||
Напряжение | 380 В, 50 Гц / 440 В, 60 Гц | |||||||||
Потребляемая мощность | 200 кВА | |||||||||
Размер секции башни | м | 2×6 | ||||||||
Кран QTZ450tm (K50/60) работает по принципу самонаращивания: по мере роста здания башня наращивается за счёт добавления новых секций. Управление осуществляется из поворотной кабины, располагающейся в верхней части башни. Все механизмы — подъёма, поворота и передвижения тележки — оснащены частотными преобразователями, обеспечивающими плавный ход и точное позиционирование груза.
Кран QTZ450tm (K50/60) рассчитан на эксплуатацию при температуре от -20°C до +40°C. Конструкция учитывает ветровую нагрузку при работе и нерабочем состоянии. Устройства защиты предотвращают перегруз, опрокидывание и выход за пределы заданной зоны. Средний срок службы крана — свыше 20 лет при соблюдении условий эксплуатации и регулярном техническом обслуживании.
Серия кранов QTZ450tm (K50/60) активно используется при строительстве высотных зданий, промышленных цехов, мостов и инфраструктурных объектов. Благодаря универсальности и высокой грузоподъёмности он подходит как для узкоспециализированных, так и для масштабных проектов. Поставляется с комплектом технической документации, включая схемы монтажа и руководства по эксплуатации.
Вес и габариты крана серии QTZ450tm (K50/60):
| Параметр | Значение |
|---|---|
| Масса (в рабочем состоянии) | 173 т |
| Высота подъёма | 80,09 м |
| Максимальный вылет стрелы | XX м |
| Размер секции башни | 2×6 м |
| Код ТН ВЭД | 8426 11 000 0 |

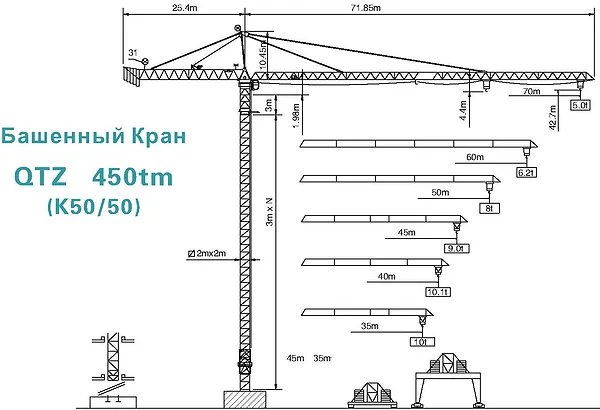

Схема башенного крана QTZ450tm (K50/60), вид сверху, подключение электрооборудования, модель с балочной стрелой.

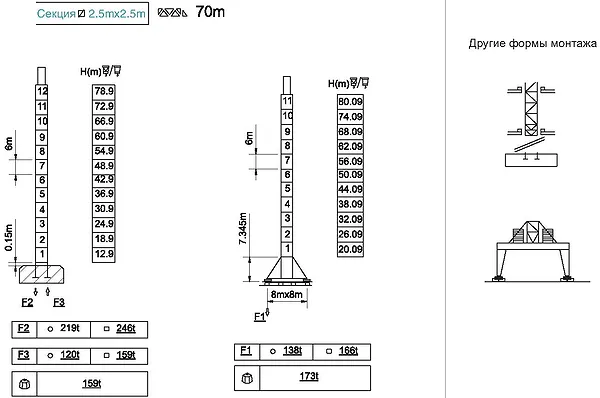

Схема монтажа и высотная сборка крана QTZ450tm (K50/60), установка секций башни, присоединение к зданию.

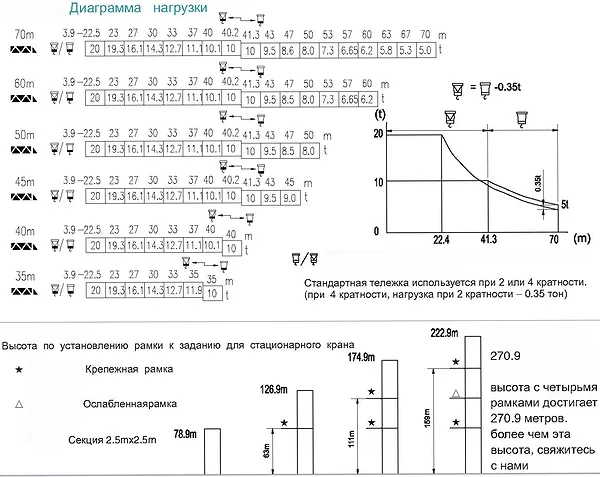

Диаграмма нагрузки крана QTZ450tm (K50/60), распределение усилий, крепление к стене здания.
Конструкция противовеса для крана QTZ450tm (K50/60), схема балансировки поворотной части.
Ниже — актуальные вопросы для российского рынка по серии QTZ450tm (K50/60).
— Почему кран называется QTZ450tm (K50/60)?
Обозначение серии QTZ450tm (K50/60) расшифровывается следующим образом: Q — подъёмный кран, T — башенный, Z — самонаращиваемый, 450 — максимальный момент в т·м, K50/60 — модель базовой секции стрелы и башни.
Условное обозначение: QTZ450tm (K50/60). Обозначение характерно для оборудования, производимого по международным стандартам, и используется в сопроводительной документации, схемах и при заказе запчастей.
Заказать башенный кран QTZ450tm (K50/60) можно в следующей комплектации:
— установка на рельсовый ход;
— с увеличенным противовесом;
— с системой дистанционного мониторинга;
— комплектом для приставного крепления к фасаду.
— Инженер приходит к крановщику и говорит:
— У тебя такой кран QTZ450tm (K50/60), а ты его на XX метрах держишь? Сними-ка его на полную вышину!
— А электрика где?
— Ну ты даёшь! QTZ450tm (K50/60) сам себя наращивает!
Кран QTZ450tm (K50/60) поставляется напрямую от производителя — компании Гидромаш. Мы обеспечиваем доставку по всей территории России, включая: Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Срок поставки — от 30 дней с момента подтверждения заказа. Возможна комплектация запасными частями и шеф-монтаж.
Для оформления заказа на QTZ450tm (K50/60) свяжитесь с нами через форму обратной связи на сайте https://sd-tehno.ru/.
