Кран башенный QTZ1200tm (S1200 K50) — это высокопроизводительная строительная техника, предназначенная для выполнения сложных монтажных и строительно-подъемных работ. Модель идеально подходит для возведения жилых, гражданских и промышленных объектов различной этажности, обеспечивая подъем строительных конструкций массой до 50 тонн. Благодаря продуманной конструкции и мощным механизмам, кран башенный QTZ1200tm (S1200 K50) демонстрирует высокую надежность, точность и безопасность в условиях интенсивной эксплуатации.
Кран башенный QTZ1200tm (S1200 K50) оснащен балочной стрелой и самонаращиваемой башней с нижним подращиванием, что позволяет быстро наращивать высоту сооружения без привлечения дополнительной техники. Максимальный вылет стрелы достигает 70 метров, а минимальный — 5 метров, что обеспечивает широкий радиус действия. Высота подъёма — до 98,5 метров, что делает модель востребованной при строительстве высотных зданий и промышленных сооружений.
Кран башенный QTZ1200tm (S1200 K50) производится в трёх исполнениях: стационарном, стационарно-приставном и мобильном на рельсовом ходу, что позволяет адаптировать технику под конкретные условия строительной площадки. Все версии крана соответствуют международным стандартам безопасности и энергоэффективности.
Масса крана башенного QTZ1200tm (S1200 K50) в рабочем состоянии составляет до 393 тонн, размер секции башни — 4x4 метра. Ниже представлена таблица с основными габаритными и эксплуатационными параметрами:
| Параметр | Значение |
|---|---|
| Максимальная грузоподъёмность | 50 т |
| Минимальная грузоподъёмность | 11,5 т |
| Максимальный вылет стрелы | 70 м |
| Минимальный вылет стрелы | 5 м |
| Высота подъёма (макс.) | 98,5 м |
| Собственная масса крана | 393 т |
| Размер секции башни | 4×4 м |
| Напряжение питания | 380 В, 50 Гц / 440 В, 60 Гц |
| Полная мощность | 300 кВА |
Код ТН ВЭД: 8426 19 000 0
Кран башенный QTZ1200tm (S1200 K50) работает по классическому принципу с верхним поворотом. Все механизмы, включая пульт управления, размещены в поворотной платформе, что улучшает балансировку и устойчивость оборудования. Подъём груза осуществляется с помощью лебёдки 132LVF, обеспечивающей скорость подъёма до 895 м/мин при минимальной нагрузке. Передвижение тележки выполняется механизмом 18,5TVF со скоростью до 30 м/мин. Поворот башни — плавный, с регулируемой скоростью от 0 до 0,45 рад/мин, привод осуществляется через четыре двигателя 11SVF общей мощностью 44 кВт.
Кран башенный QTZ1200tm (S1200 K50) оснащён рельсовым ходом с восемью приводными тележками, каждая из которых имеет двигатель мощностью 7,5 кВт. Это обеспечивает устойчивое передвижение по строительной площадке со скоростью до 12,5 м/мин. Все механизмы управляются дистанционно или с пульта в кабине оператора, оснащённой панорамным обзором.
— Инженер звонит начальнику: «Срочно нужен кран башенный QTZ1200tm (S1200 K50) — стена упала!»
— А что, обычный кран не справится?
— Он справится, но нам нужно поднять её на 98 метров с грузом в 50 тонн. Обычный уже домой ушёл!
| Параметр | Характеристика |
|---|---|
| Тип стрелы | Балочная |
| Тип башни | Подращиваемая снизу |
| Механизм подъёма | 132LVF, мощность — 132 кВт |
| Скорость подъёма | 22–895 м/мин (в зависимости от нагрузки) |
| Механизм передвижения тележки | 18,5TVF, 18,5 кВт, до 30 м/мин |
| Механизм поворота | 11SVF / 155SVT, 4×11 кВт, до 0,45 рад/мин |
| Механизм передвижения | 7,5TRVF, 8×7,5 кВт, до 12,5 м/мин |
| Макс. грузоподъёмность | 50 т |
| Мин. грузоподъёмность | 11,5 т |
| Рабочее напряжение | 380 В, 50 Гц или 440 В, 60 Гц |
| Общая мощность | 300 кВА |
Кран башенный QTZ1200tm (S1200 K50) рассчитан на эксплуатацию в диапазоне температур от –20 °C до +40 °C, что делает его пригодным для использования в большинстве регионов России. Все узлы и механизмы изготовлены из высокопрочных сталей и защищены от коррозии. Средний срок службы крана — 20–25 лет при регулярном техническом обслуживании. Гарантия — 12 месяцев с момента ввода в эксплуатацию.
Кран башенный QTZ1200tm (S1200 K50) применяется в крупном строительстве: возведении высотных жилых комплексов, торговых центров, промышленных цехов, мостов и энергетических объектов. Благодаря большой грузоподъёмности и вылету стрелы, модель востребована при монтаже крупногабаритных сборных конструкций, железобетонных панелей и балок. Его используют на объектах в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Нижнем Новгороде, Челябинске, Самаре, Омске, Ростове-на-Дону и других городах.

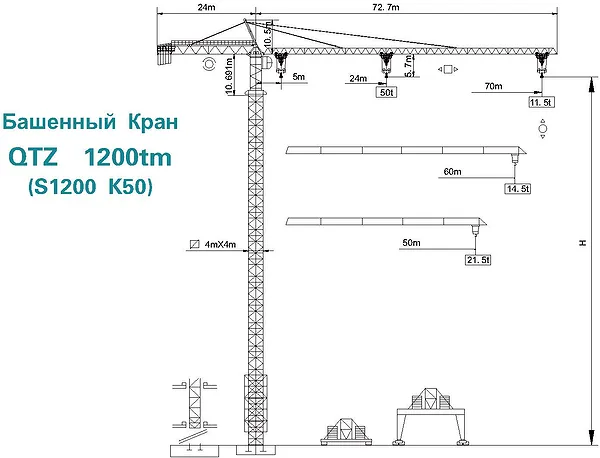

Схема башенного крана QTZ1200tm (S1200 K50). Вид сверху: расположение башни, стрелы, поворотного механизма и противовеса.

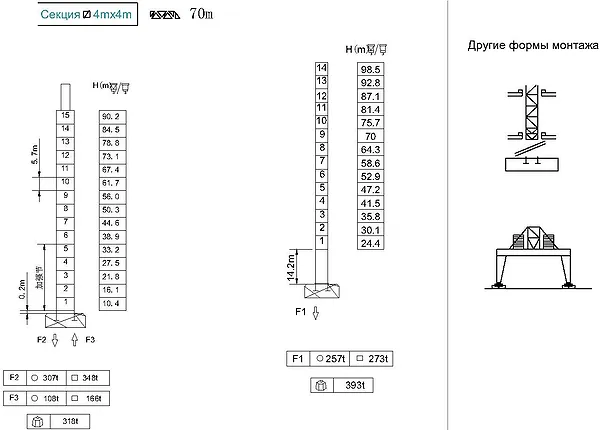

Схема башенного крана QTZ1200tm (S1200 K50) по высоте. Монтажная последовательность и присоединительные размеры секций башни.

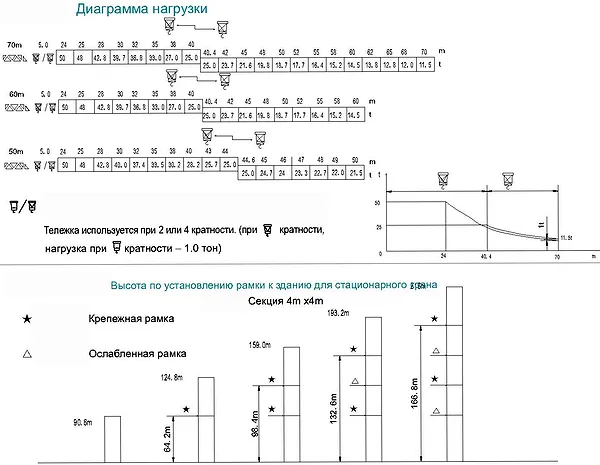

Диаграмма нагрузки башенного крана. Зависимость грузоподъёмности от вылета стрелы.

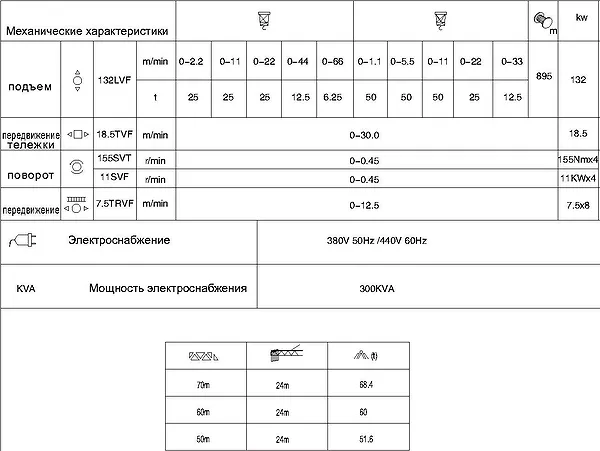

Противовес и опорные конструкции крана QTZ1200tm (S1200 K50).
— Кран башенный QTZ1200tm (S1200 K50) в стационарном исполнении, 4x4 м секции, с комплектом противовесов, доставка в Екатеринбург.
— Башенный кран QTZ1200tm (S1200 K50) на рельсовом ходу, включая 3D-модель для проектирования, установка в Москве.
— Техническая поддержка и пуско-наладка QTZ1200tm (S1200 K50) на объекте в Новосибирске.
Ниже — актуальные вопросы от клиентов из России:
Башенный кран QTZ1200tm (S1200 K50) поставляется напрямую от производителя — Гидромаш. У нас вы получаете официальную гарантию, техническую документацию, комплектующие и поддержку. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Помощь в подборе, заказе и монтаже — на Контакты или через форму заказа.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Кран башенный QTZ1200tm (S1200 K50)»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
