Кран башенный QTZ 250tm (H3/36B)

Описание и назначение кранов башенных QTZ 250tm (H3/36B) и S250 H12

Кран башенный QTZ 250tm (H3/36B) и модель S250 H12 — это высокопроизводительные подъёмные механизмы, предназначенные для интенсивного использования на объектах гражданского, жилищного и промышленного строительства. Серия кран башенный QTZ 250tm (H3/36B) обеспечивает подъём грузов массой до 12 тонн при минимальном вылете стрелы и до 1,5 тонн — при максимальном. Благодаря высокой устойчивости и точности позиционирования, кран башенный QTZ 250tm (H3/36B) эффективен при монтаже крупногабаритных конструкций, в том числе при высотном строительстве.

Модель S250 H12 является частью той же серии кран башенный QTZ 250tm (H3/36B) и отличается самонаращиваемой башней с верхним поворотом. Это позволяет быстро наращивать высоту без привлечения дополнительной спецтехники. Вылет стрелы достигает 55 метров, что делает кран башенный QTZ 250tm (H3/36B) универсальным решением для различных типов стройплощадок.

Технические характеристики крана

Все модификации серии кран башенный QTZ 250tm (H3/36B) рассчитаны на работу при напряжении 380 В, частоте 50 Гц или 440 В/60 Гц. Мощность электропитания — 120 кВА. Краны выпускаются в различных исполнениях: стационарном, стационарно-приставном и на рельсовом ходу, что обеспечивает гибкость при выборе места установки.

Принцип работы крана башенного QTZ 250tm (H3/36B)

Кран башенный QTZ 250tm (H3/36B) работает по принципу совмещённого движения: подъём груза, поворот стрелы и перемещение тележки осуществляются независимо друг от друга. Благодаря системе верхнего поворота, вся поворотная часть (крюк, стрела, противовес) вращается вокруг вертикальной оси, что обеспечивает высокую стабильность и точность при подаче груза. Механизм подъёма оснащён частотными преобразователями, что позволяет плавно регулировать скорость и избегать рывков.

Самонаращивание башни происходит путём ввода дополнительных секций изнутри с помощью гидравлического домкрата. Это исключает необходимость привлечения дробильного крана и снижает общие затраты на монтаж.

Температурный режим и срок службы

Кран башенный QTZ 250tm (H3/36B) рассчитан на эксплуатацию в диапазоне температур от –20 °C до +40 °C. При регулярном техобслуживании и соблюдении регламента срок службы оборудования превышает 15 лет. Все узлы изготовлены из высокопрочной стали с антикоррозионным покрытием, устойчивы к агрессивной среде и вибрациям.

Где применяются краны серии QTZ 250tm (H3/36B)

Модели кран башенный QTZ 250tm (H3/36B) и S250 H12 активно используются на:

• строительстве высотных и многоэтажных зданий;
• монтаже промышленных цехов и складских комплексов;
• объектах инфраструктуры — мостах, тоннелях, ЖД станциях;
• подъёме тяжёлых конструкций — ферм, панелей, колонн.

Краны совместимы с большинством современных систем управления, включая системы дистанционного контроля и защиты от перегрузок.

Габаритные и присоединительные размеры

Габаритные размеры секций башни: 2×3 м. Крепление к фундаменту — болтовое, с анкерными закладными. Подключение электрическое — через силовой кабель с разъёмом IP68.

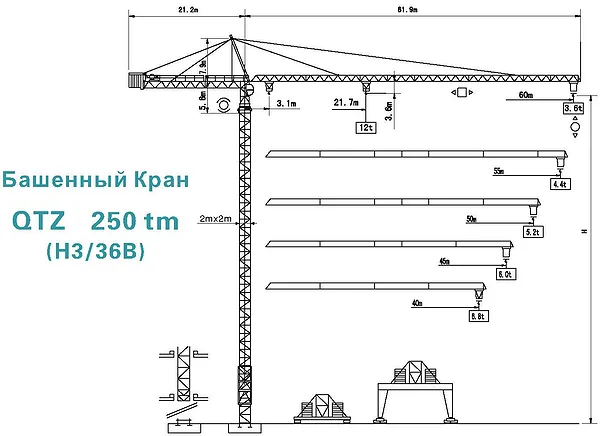

Схема башенного крана QTZ 250tm (H3/36B) — общий вид сбоку

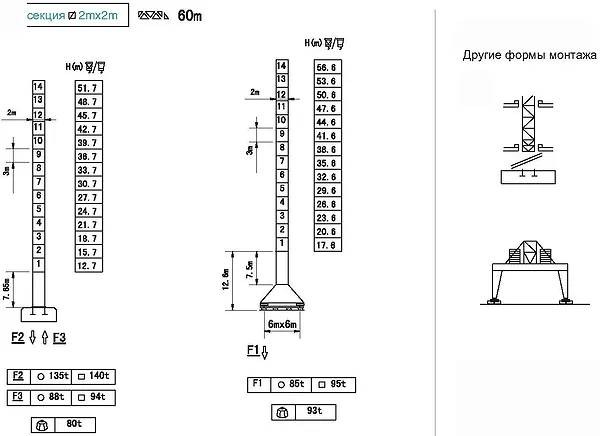

Схема монтажа и высотная схема крепления крана QTZ 250tm (H3/36B)

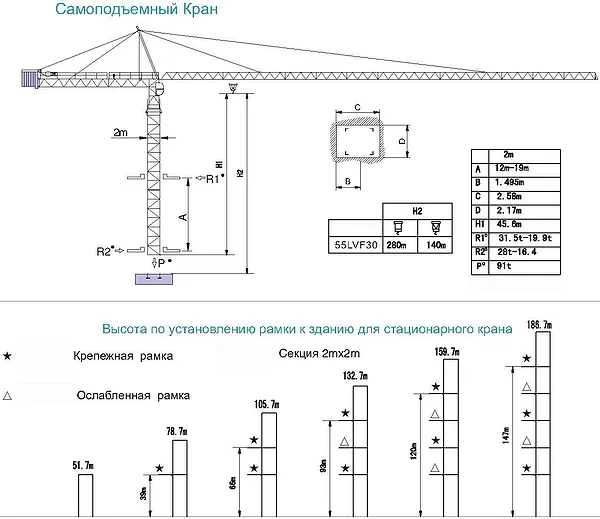

Схема крепления башенного крана к зданию по высоте

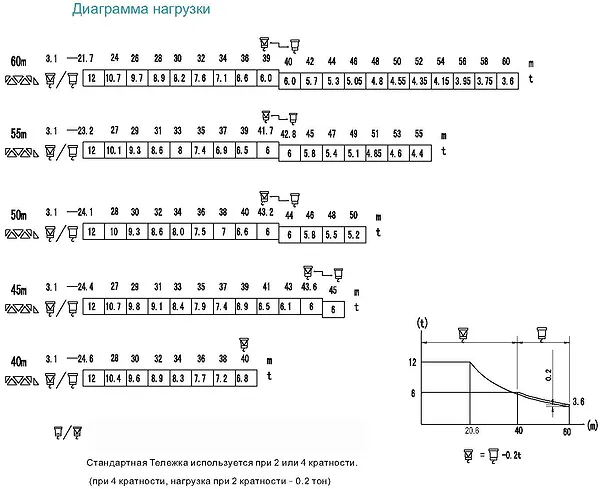

Диаграмма нагрузки башенного крана серии QTZ 250tm (H3/36B)

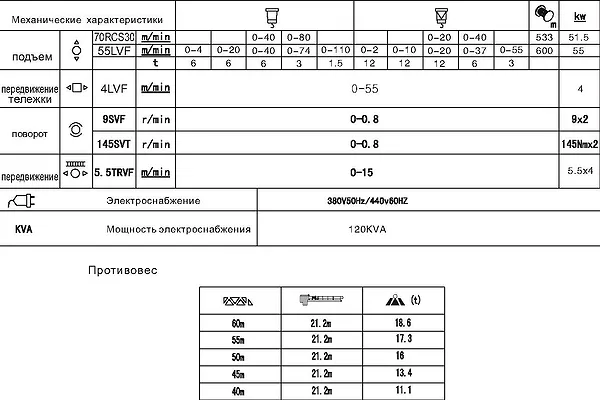

Противовес крана S250 H12 — конструкция и установка

Вес и габариты, Код ТН ВЭД

Условное обозначение моделей

QTZ 250tm (H3/36B) — QT (кран телескопический), Z (нижнее изменение вылета), 250 тм (грузовой момент в тонно-метрах). H3/36B — модификация с определёнными параметрами стрелы и башни. S250 H12 — аналогичная серия с индексом производителя, где S означает самонаращиваемый, 250 — грузовой момент, H12 — высота основной секции.

Состав ремкомплекта и частые неисправности

В комплект поставки ремкомплекта входят:

Чаще всего выходят из строя: тросы, тормозные колодки, подшипники поворота, контакторы в электрошкафу.

Примеры заказа

— Кран башенный QTZ 250tm (H3/36B) в комплекте с рельсовым ходом и кабиной оператора.
— Модель S250 H12 с системой дистанционного управления и удлинённой стрелой 60 м.
— Комплект поставки с 10 секциями башни и противовесом — Гидромаш.

Часто задаваемые вопросы

Покупатели часто интересуются особенностями эксплуатации и выбора крана из серии кран башенный QTZ 250tm (H3/36B).

— Почему кран QTZ 250tm (H3/36B) не поднимает 250 тонн?
— Потому что 250 тм — это не масса, а грузовой момент! Если умножить 6 тонн на 42 метра вылета — получается 252 тм. Вот и вся физика. А не то мы бы его на марс грузили!

Часто задаваемые вопросы

Ниже — ответы на актуальные вопросы от клиентов поставщика Гидромаш.

Как выбрать нужную модификацию крана башенного?

Выбор зависит от высоты строящегося здания, грузоподъёмности и наличия места на площадке. Для высотного строительства подойдёт исполнение с самонаращиванием. Для объектов с ограниченным пространством — рельсовое передвижение. Кран башенный QTZ 250tm (H3/36B) доступен в нескольких конфигурациях под разные задачи.

Какие сроки поставки и доставки по РФ?

Срок поставки крана башенного QTZ 250tm (H3/36B) — от 30 дней с момента заказа. Доставка осуществляется по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города — транспортными компаниями или ЖД.

Условия эксплуатации крана

Кран башенный QTZ 250tm (H3/36B) работает при температуре от –20 °C до +40 °C, без сильного ветра (свыше 15 м/с). Требуется ровная площадка и прочный фундамент. Электропитание — 380 В, 50 Гц.

Совместимость с существующим оборудованием?

Да, краны серии кран башенный QTZ 250tm (H3/36B) совместимы с большинством систем безопасности, датчиков нагрузки, автостопов и систем диспетчеризации. Также возможна интеграция с системами дистанционного контроля.

Все краны производятся и поставляются от официального поставщика Гидромаш. Доставка по России со склада в Екатеринбурге. Для заказа и консультации — оставьте заявку или свяжитесь с нами через раздел Контакты.
