Башенный кран QTZ500tm (S650 H24) — это высокопроизводительная строительная техника, предназначенная для выполнения погрузочно-разгрузочных и монтажных работ на объектах гражданского, промышленного и жилищного строительства. Максимальная грузоподъемность достигает 24 тонн, что позволяет эффективно использовать кран башенный QTZ500tm (S650 H24) при возведении многоэтажных зданий, мостов, промышленных сооружений и других сложных конструкций.
Устройство оснащено системой самонаращивания, верхним поворотом и балочной стрелой, обеспечивая высокую маневренность и стабильность при работе на критических высотах. Кран легко адаптируется под различные условия эксплуатации за счет возможности установки в стационарном, прижатом или рельсовом мобильном исполнении. Основные преимущества QTZ500tm (S650 H24) — высокая надежность, точность позиционирования груза и длительный срок службы при интенсивной эксплуатации.
| Модель | Длина стрелы, м | Высота подъема, м | Собственный вес, т | Размер секции башни, м |
|---|---|---|---|---|
| QTZ500tm (S650 H24) | 60 | 68,09 | 220 | 2,5×2,5 |
Код ТН ВЭД для крана башенного QTZ500tm (S650 H24): 8426 19 000 0

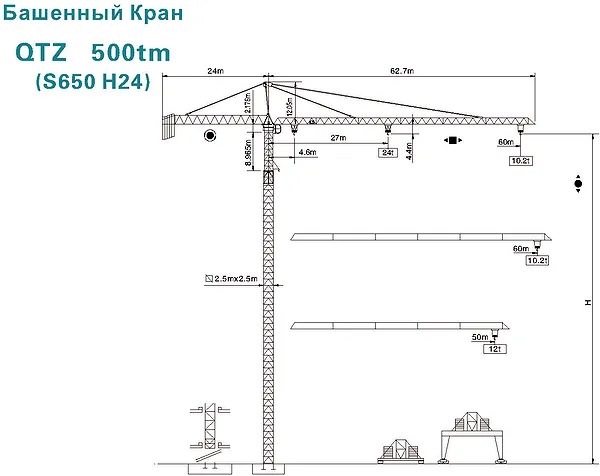

Изображение: схема башенного крана QTZ500tm (S650 H24) в сборке, вид сбоку.
Все параметры крана оптимизированы для работы в жестких условиях. Технические данные башенного крана QTZ500tm (S650 H24) включают высокую производительность механизмов подъема, передвижения и поворота.
| Механизмы подъема | 90LVF | 160LVF | Диапазон скоростей, м/мин | Мощность, кВт | ||||
| Грузоподъемность, т | 12,5 / 6,25 / 3,125 | 25 / 12,5 / 6,25 | 28 / 50 / 74 | 60 / 75 / 105 | 90 / 160 | |||
| Поворот | Модель | 9SVF | 145SVT | Скорость, рад/мин | 0–0,45 | |||
| Мощность, кВт | 9×3 | 145×3 | — | — | ||||
| Передвижение тележки | 11TVF | 0–50 м/мин | 11 | |||||
| Передвижение крана | 7,5TRVF | 0–15 м/мин | 7,5×6 | |||||
| Макс./мин. вес подъема | 24–10,2 т | |||||||
| Круг работы | 60–27 м | |||||||
| Высота подъема | 68,09 м | |||||||
| Собственный вес | 220 т | |||||||
| Напряжение | 380 В, 50 Гц / 440 В, 60 Гц | |||||||
| Мощность | 200 кВА | |||||||
Кран QTZ500tm (S650 H24) работает по принципу вращающейся платформы с балочной стрелой, закрепленной на подращиваемой снизу башне. Верхний поворот обеспечивает равномерное распределение нагрузки, а система противовесов компенсирует момент при работе на максимальном вылете. Подъем груза осуществляется лебедкой с частотным регулированием, что гарантирует плавный ход и точное позиционирование. Передвижение тележки по стреле и поворот башни управляются дистанционно, что повышает безопасность и эффективность работы.
Кран башенный QTZ500tm (S650 H24) рассчитан на эксплуатацию в диапазоне температур от –20°C до +40°C. Применение высокопрочных сталей и антикоррозионных покрытий обеспечивает устойчивость к агрессивным средам и продлевает ресурс оборудования. При соблюдении графика ТО срок службы крана превышает 15 лет.
Башенный кран QTZ500tm (S650 H24) широко применяется на:
Устройство совместимо с существующими системами электропитания и легко интегрируется в автоматизированные комплексы управления.
Типовой ремкомплект для QTZ500tm (S650 H24) включает:
| Наименование | Количество | Примечание |
|---|---|---|
| Тормозные колодки | 4 пары | для лебедки и поворота |
| Подшипники опорно-поворотного устройства | 2 шт | с уплотнениями |
| Кабель силовой | 100 м | 5×25 мм² |
| Гидравлический цилиндр самонаращивания | 1 шт | 160 тс |
Наиболее частые поломки возникают в механизмах:
QTZ500tm (S650 H24) — расшифровывается следующим образом:

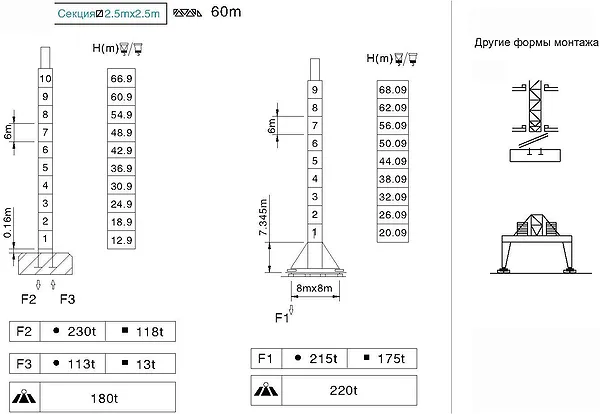

Изображение: схема башенного крана QTZ500tm (S650 H24) по высоте, схема монтажа.

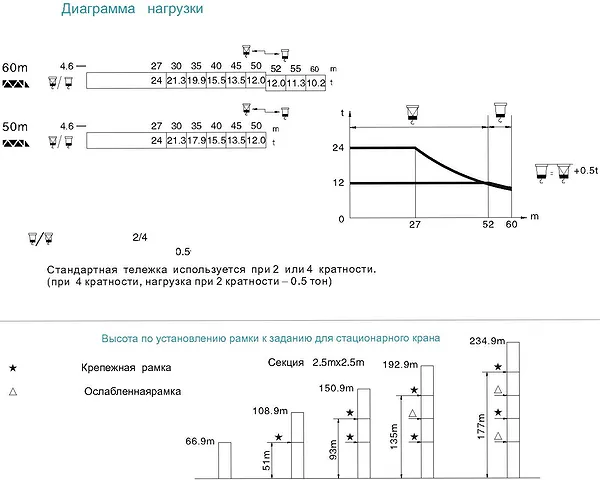

Изображение: диаграмма нагрузки и схема крепления к зданию.

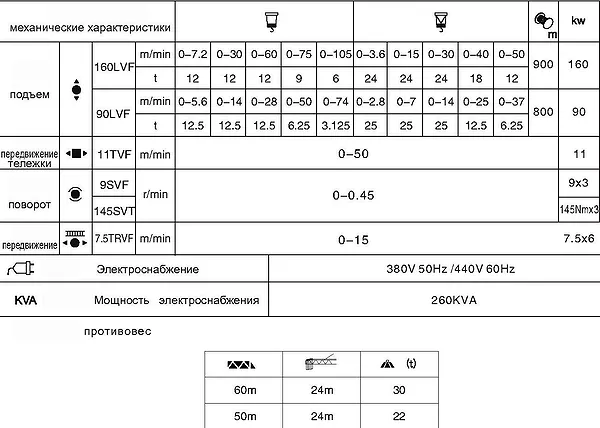

Изображение: противовес и технические данные крана.
— Кран башенный QTZ500tm (S650 H24) в комплекте с противовесом, шкафом управления и пультом ДУ, доставка в Новосибирск
— Комплектация QTZ500tm (S650 H24) с увеличенным противовесом для работы на вылете 60 м, поставка в Санкт-Петербург
— Аренда башенного крана QTZ500tm (S650 H24) с обучением операторов, объект — Казань
Для корректного выбора необходимо учитывать высоту объекта, вылет стрелы, максимальную грузоподъемность и тип основания (стационарное, на рельсах). Специалисты Гидромаш помогут подобрать исполнение под ваш проект.
При наличии на складе — отгрузка в течение 5–7 дней. При заказе — производство занимает до 45 дней. Доставка осуществляется в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города России.
Да, кран подлежит учету в Ростехнадзоре. Компания Гидромаш предоставляет полный пакет документов для постановки на учет и подключения к работе.
Абсолютно да. QTZ500tm (S650 H24) совместим с большинством современных систем электропитания и пультов управления. При необходимости — возможна адаптация под локальные стандарты.
«Почему кран башенный QTZ500tm (S650 H24) не участвует в спортивных соревнованиях? Потому что он уже и так — чемпион по подъему!»
Кран башенный QTZ500tm (S650 H24) — это эталон производительности и надежности. Компания Гидромаш обеспечивает прямые поставки со склада в Екатеринбурге. Доставка по всей России — включая крупнейшие центры: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие.
Закажите кран башенный QTZ500tm (S650 H24) уже сегодня или свяжитесь с нами через раздел Контакты для консультации.
