Башенный кран QTZ 145tm (H25/15) — это высокопроизводительное строительное оборудование, разработанное для сложных условий монтажных и строительных работ. Благодаря своей надежной конструкции, высокой грузоподъемности и универсальности, кран башенный QTZ 145tm (H25/15) активно используется при возведении жилых, гражданских и промышленных объектов любой этажности, в том числе зданий высотой до 203,8 метров. Максимальная масса поднимаемого груза — до 10 тонн, что делает QTZ 145tm (H25/15) одним из наиболее эффективных решений для крупных строительных площадок.
Кран QTZ 145tm (H25/15) — самонаращиваемая модель с верхним поворотом, что обеспечивает устойчивость и безопасность при работе на большой высоте. Максимальный вылет стрелы составляет 61 метр, позволяя выполнять строительные операции в широком радиусе. Башенный кран QTZ 145tm (H25/15) производится в нескольких исполнениях: стационарном, стационарно-приставном и мобильном на рельсовом ходу, что позволяет подобрать оптимальную конфигурацию под конкретный объект. Конструкция крана рассчитана на интенсивные нагрузки и длительный срок службы в условиях российского климата.
Ниже представлена обновлённая таблица технических показателей QTZ 145tm (H25/15), обеспечивающего стабильную работу при различной нагрузке и в разных режимах эксплуатации.
| Механизмы крана башенного | Скорость подъёма при нагрузке, м/мин | Мощность, кВт | |||||
| Тип стрелы | Балочная | ||||||
| Тип башни | Подращиваемая снизу | ||||||
| Лебёдка подъёма груза | Модель | Режим, т | 21 | 42 | 85 | 11 | 37 |
| 70RCS25 | м/мин | 21 | 42 | 85 | 11 | 21 | |
| 55LVF | м/мин | 40 | 74 | 104 | 20 | 37 | |
| Передвижение тележки | 4TVF | Скорость, м/мин | 0–55 | 4 | |||
| Поворотная лебёдка | 5,5SVT | Скорость, рад/мин | 0–0,8 | 5,5×2 | |||
| 95SVT | Крутящий момент, Н·м | 95×2 | — | ||||
| Передвижение | 4TRVF | Скорость, м/мин | 0–12 | 4×4 | |||
| Макс. / мин. грузоподъёмность | — | т | 10 / 1,5 | — | |||
| Радиус вылета стрелы | — | м | 10,7–60 | — | |||
| Высота подъёма | — | м | 61,6 | — | |||
| Собственный вес | — | т | 43 / 52 / 58 / 71 | — | |||
| Напряжение питания | — | — | 380 В, 50 Гц / 440 В, 60 Гц | — | |||
| Общая мощность | — | — | 90 кВА | — | |||
| Размер секции башни | — | м | 1,6×1,6 или 2×2 | — | |||
Кран башенный QTZ 145tm (H25/15) работает по принципу комбинированного подъёма и перемещения груза. Основные механизмы — лебёдка подъёма, поворотная установка и тележка для изменения вылета — управляются с пульта оператора, обеспечивая точное позиционирование. За счёт нижнего подращивания башни, QTZ 145tm (H25/15) может самостоятельно наращивать высоту при монтаже, что исключает необходимость в дополнительной подъёмной технике. Верхний поворотный механизм обеспечивает равномерное распределение нагрузки и повышенную устойчивость.
Башенный кран QTZ 145tm (H25/15) рассчитан на эксплуатацию при температуре от –20 °C до +40 °C, что соответствует климатическим условиям большинства регионов России. За счёт применения прочных сталей и защиты электрических узлов, кран QTZ 145tm (H25/15) имеет срок службы более 20 лет даже при интенсивной эксплуатации на крупных стройках.
Модель QTZ 145tm (H25/15) применяется на строительстве жилых высоток, административных зданий, объектов энергетики, а также при монтаже промышленных сооружений. Благодаря универсальности исполнения, башенный кран QTZ 145tm (H25/15) подходит для работы в стеснённых условиях городской застройки и на открытых промплощадках.
Диаграммы и схемы QTZ 145tm (H25/15) помогают спланировать монтаж и размещение на площадке:

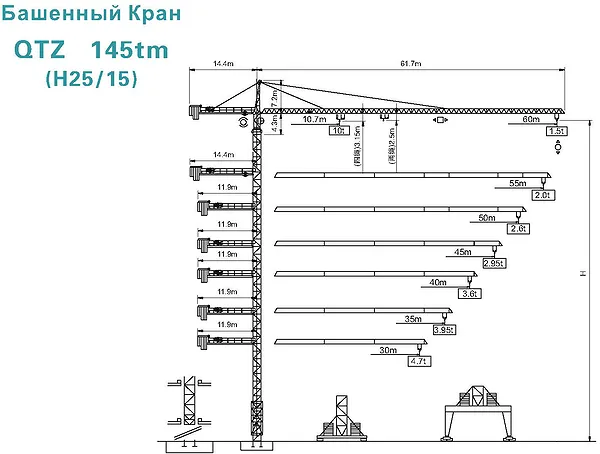

Схема башенного крана QTZ 145tm (H25/15) — вид сбоку и сверху, тип балочной стрелы

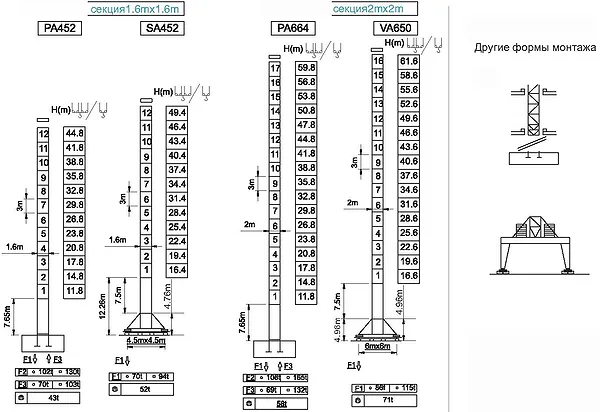

Схема башенного крана по высоте и схема монтажа QTZ 145tm (H25/15)
Схема крепления башенного крана к зданию по высоте — модель QTZ 145tm (H25/15)

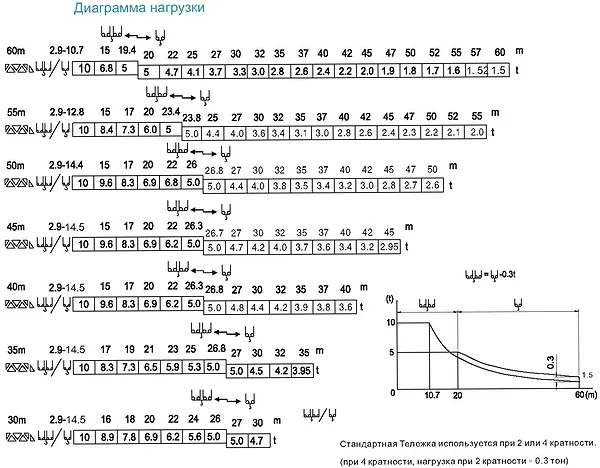

Диаграмма нагрузки башенного крана QTZ 145tm (H25/15) — зависимости грузоподъёмности от вылета

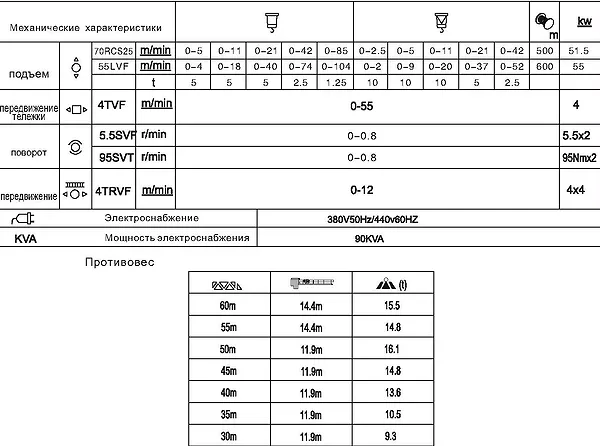

Противовес башенного крана QTZ 145tm (H25/15) — комплектация и размещение
| Параметр | Значение |
|---|---|
| Длина стрелы | до 61 м |
| Высота подъёма | 61,6 м |
| Собственный вес | от 43 до 71 т |
| Размер секции башни | 1,6×1,6 м или 2×2 м |
| Код ТН ВЭД | 8426 20 000 0 |
«Почему крановщик не путает модели? Потому что даже кран башенный QTZ 145tm (H25/15) с его 61 метром вылета не поднимает настроение после пятницы!»
Наши клиенты заказывают QTZ 145tm (H25/15) с различными условиями поставки: — Полный комплект: башенный кран, контрвес, пульт управления, инструкция — Дополнительно: монтажная оснастка, сервисный пакет, обучение оператора — Доставка до объекта в Москве, Челябинске, Казани и других городах РФ
Вопрос: Как выбрать исполнение крана QTZ 145tm (H25/15) — стационарное или на рельсах?
Ответ: Стационарное — для высотных зданий, прикреплённых к конструкции. Рельсовое — при необходимости перемещения вдоль фронта работ.
Вопрос: Совместим ли QTZ 145tm (H25/15) с российскими электросетями?
Ответ: Да, кран работает от 380 В, 50 Гц — стандартная промышленная сеть РФ.
Вопрос: Какой срок поставки башенного крана QTZ 145tm (H25/15)?
Ответ: От 30 дней с момента заказа. Доставка возможна в любую точку России — Контакты.
Вопрос: Есть ли техническая поддержка оборудования QTZ 145tm (H25/15)?
Ответ: Да, компания Гидромаш предлагает сервисное обслуживание, ремонт и поставку запчастей для крана башенного QTZ 145tm (H25/15).
Поставки QTZ 145tm (H25/15) осуществляются напрямую от производителя — Гидромаш. Мы обеспечиваем доставку в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ. Гарантируем качество, техническую поддержку и долгий срок службы крана башенного QTZ 145tm (H25/15). Для заказа свяжитесь с нами через форму обратной связи на сайте или посетите раздел Контакты.
