Кран башенный QTZ 315tm (S315 K18) — это высокопроизводительная строительная техника, разработанная для решения широкого спектра задач при возведении жилых, гражданских и промышленных объектов различной этажности. Кран башенный QTZ 315tm (S315 K18) предназначен для подъёма и перемещения строительных конструкций и материалов массой до 6 тонн, обеспечивая высокую точность и безопасность на стройплощадке.
Модель представляет собой самонаращиваемый башенный кран с верхним поворотом, что позволяет эффективно использовать его на объектах с ограниченным пространством. Конструкция крана башенного QTZ 315tm (S315 K18) предусматривает максимальный вылет стрелы до 55 метров и адаптируется к различным условиям монтажа — в зависимости от типа установки: стационарной, стационарно-приставной или на рельсовом ходу. Благодаря подращиваемой снизу башне, кран башенный QTZ 315tm (S315 K18) может достигать значительной высоты, что особенно важно при строительстве высотных зданий.
Серия QTZ 315tm (S315 K18) отличается надёжностью, долговечностью и простотой эксплуатации, что делает её востребованной у подрядчиков по всей России.
Вес и габариты крана башенного QTZ 315tm (S315 K18) зависят от конфигурации и комплектации. Ниже приведены базовые параметры для стандартного исполнения.
| Модель | Собственный вес (т) | Размер секции башни (м) | Код ТН ВЭД |
|---|---|---|---|
| QTZ 315tm (S315 K18) | 97 | 2x3 | 8426.20.0000 |
Технические параметры крана обеспечивают высокую производительность и безопасность при работе в различных условиях. Ниже представлена расширенная таблица с ключевыми показателями оборудования.
| Параметр | Значение | |||||||||
| Тип стрелы | Балочная | |||||||||
| Тип башни | Подращиваемая снизу | |||||||||
| Механизм подъёма груза | Модель лебёдки | 75LVF | 42 | 76 | 108 | 21 | 38 | 54 | 1000 | 75 кВт |
| Скорость подъёма, м/мин | 42 | 76 | 108 | 21 | 38 | 54 | ||||
| Грузоподъёмность, т | 8 | 4 | 2 | 16 | 8 | 4 | ||||
| Передвижение тележки | 7,5TVF | 0–60 м/мин | 7,5 кВт | |||||||
| Поворот башни | 9SVF | 0–0,8 рад/мин | Плавное регулирование скорости | 9x2 кВт | ||||||
| 145SVT | 145Нм x2 | |||||||||
| Передвижение крана | 5,5TRVF | 0–15 м/мин | 5,5x4 кВт | |||||||
| Макс. / Мин. вес подъёма | 18 / 3,2 т | |||||||||
| Радиус работы (вылет стрелы) | 15–70 м | |||||||||
| Высота подъёма крюка | 56,1 м | |||||||||
| Собственный вес крана | 97 т | |||||||||
| Электропитание | 380 В, 50 Гц / 440 В, 60 Гц | |||||||||
| Потребляемая мощность | 150 кВА | |||||||||
| Размер секции башни | 2×3 / 2×3 м | |||||||||
Кран башенный QTZ 315tm (S315 K18) функционирует по классической схеме с верхним поворотным механизмом. Башня монтируется вертикально и может наращиваться по мере роста этажности здания. Поворотная платформа с кабиной оператора и механизмом поворота находится в верхней части, что обеспечивает равномерное распределение нагрузки и высокую устойчивость.
Подъём груза осуществляется через лебёдку 75LVF с многоскоростным режимом работы, позволяющим точно управлять грузом как при полной, так и при частичной загрузке. Перемещение тележки по стреле и передвижение самого крана по рельсам (в мобильном исполнении) контролируется автоматикой, обеспечивающей плавность и безопасность.
Кран башенный QTZ 315tm (S315 K18) рассчитан на эксплуатацию при температуре от -20°C до +40°C, что позволяет использовать его в различных климатических зонах России, включая Сибирь и Урал. Корпусные элементы выполнены из высокопрочной стали с антикоррозийным покрытием, увеличивающим срок службы до 20 лет при регулярном техническом обслуживании.
Ресурс основных механизмов — подъёма, поворота и передвижения — превышает 20 000 часов, что подтверждает надёжность и износостойкость серии QTZ 315tm (S315 K18).
Кран башенный QTZ 315tm (S315 K18) активно применяется на:
Оборудование совместимо с существующей инфраструктурой и может быть интегрировано в системы автоматизированного управления на крупных строительных площадках.

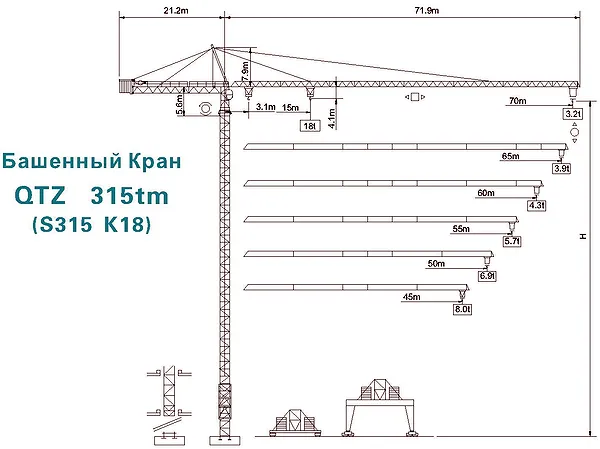

Схема башенного крана QTZ 315tm (S315 K18) — вид сверху и сбоку, указание основных габаритов и узлов подключения

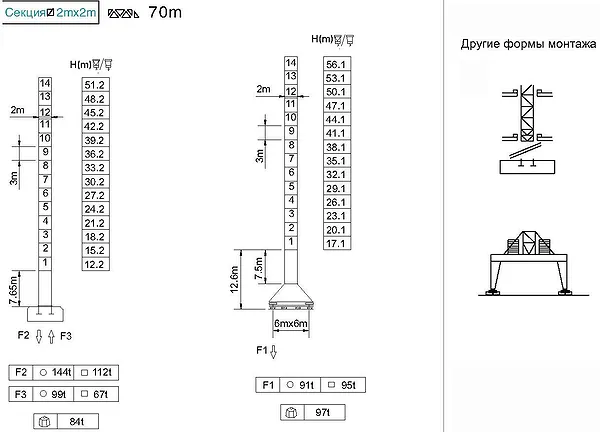

Схема башенного крана по высоте и схема монтажа — этапы наращивания башни и крепления к зданию

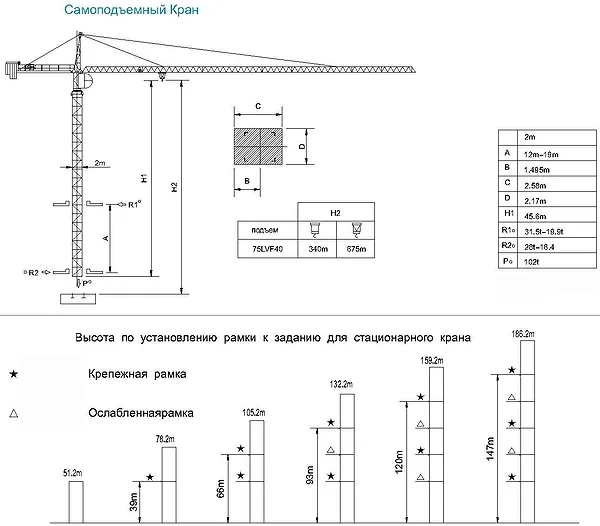

Схема крепления башенного крана к зданию по высоте — узлы жёсткой фиксации

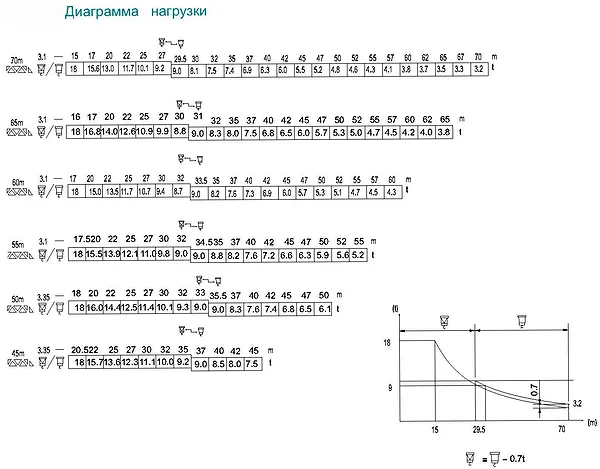

Диаграмма нагрузки башенного крана — зависимость грузоподъёмности от вылета стрелы

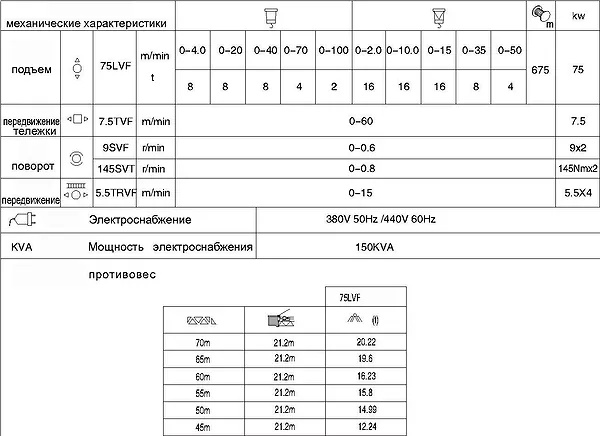

Противовес башенного крана — конструкция и крепление
Стандартная поставка включает:
Чаще всего требуют замены:
Пример 1: ООО "СтройГрад" (Екатеринбург) — кран башенный QTZ 315tm (S315 K18) в стационарном исполнении, полный комплект, доставка до объекта в Новосибирске.
Пример 2: ЗАО "УралМонтаж" — кран башенный QTZ 315tm (S315 K18) на рельсовом ходу, с дополнительными секциями башни, обучение персонала.
Пример 3: ИП Сидоров (Москва) — реконструкция старого крана S315 K18, поставка комплектующих и сервисное сопровождение.
— Оператор, почему кран не поднимает?
— Потому что он не знает, что QTZ 315tm (S315 K18) — это не просто буквы, а инструкция к действию!
Ниже приведены актуальные вопросы и ответы по крану башенному QTZ 315tm (S315 K18) для российских клиентов.
Выбор зависит от условий строительства: для высотных зданий — стационарное или приставное исполнение, для крупных объектов с перемещением — на рельсовом ходу. Укажите высоту объекта, грузоподъёмность и площадь стройплощадки — Гидромаш подберёт оптимальную конфигурацию.
Поставка осуществляется в течение 45–60 дней с момента заказа. Доставка возможна по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города.
Разрешена эксплуатация при температуре от -20°C до +40°C, в регионах с умеренным и холодным климатом. Требуется подготовка фундамента и соблюдение правил ПБ 10-382-00.
Да, кран башенный QTZ 315tm (S315 K18) совместим с большинством систем диспетчеризации, датчиков и пультов дистанционного управления. При необходимости — возможна адаптация по запросу.
Кран башенный QTZ 315tm (S315 K18) — это надёжное и эффективное решение для современного строительства. Производитель Гидромаш обеспечивает стабильное качество, сервис и поддержку на всех этапах: от проектирования до пуско-наладки. Поставка осуществляется из Екатеринбурга с доставкой по всей России. Оформить заказ можно через форму обратной связи или на странице Контакты.
Выбирайте Гидромаш — надёжность в каждом метре высоты!
