ПМК09.10-Реле давления П-МК 09.10ХХХ УХЛ4 (диапазон настройки - 0,16-1,0 МПа)

Реле давления П-МК 09.10 – это модульное устройство электромеханического типа, предназначенное для контроля давления сжатого воздуха в пневмосистемах и подачи соответствующих электрических сигналов на включение или отключение оборудования. Устройство выделяется высокой надёжностью, настраиваемым диапазоном срабатывания от 0,16 до 1,0 МПа и простотой монтажа, что делает его универсальным решением для автоматизации.

Описание и назначение

Реле давления П-МК 09.10, часто называемое пневмореле или прессостатом, выполняет критически важную функцию в системах, работающих на сжатом воздухе. Его основное назначение – автоматический контроль заданного уровня давления и коммутация силовых цепей управления, например, для запуска и остановки компрессора, сигнализации аварийного падения давления или блокировки технологических процессов.

Основное преимущество данного реле давления П-МК 09.10 заключается в его модульной конструкции, которая обеспечивает удобство подключения через стандартный разъём и лёгкую интеграцию в управляющие схемы промышленного оборудования. В отличие от более простых датчиков, это реле давления П-МК 09.10 обеспечивает непосредственную коммутацию нагрузки до 0,6 А при переменном токе 380 В, что позволяет обходиться без промежуточных реле или контроллеров в ряде применений.

Ключевыми техническими особенностями, на которые стоит обратить внимание при выборе реле давления П-МК 09.10 для вашей системы, являются рабочий диапазон настройки 0,16–1,0 МПа, зона нечувствительности не более 20% и степень защиты корпуса IP54, гарантирующая стойкость к пыли и брызгам воды. Это делает реле давления П-МК 09.10 пригодным для эксплуатации в цехах с умеренно загрязнённой атмосферой.

Вес, габариты, код ТН ВЭД, ГОСТ

Реле давления – самый внимательный сторож на производстве

Если бы на производстве ввели должность «сотрудник по контролю дыхания системы», то его бы заменило реле давления П-МК 09.10. Оно без устали следит за каждым вдохом и выдохом вашей пневмосистемы, и стоит давлению чуть сбиться с ритма – тут же подаёт сигнал. Более ответственного и неподкупного сторожа для вашего компрессора не найти!

Технические характеристики

Принцип работы

Принцип работы реле давления П-МК 09.10 основан на преобразовании механического усилия, создаваемого давлением рабочей среды, в электрический сигнал. Сжатый воздух подаётся в камеру, где воздействует на эластичную мембрану. При достижении давления настройки (верхнего предела) мембрана прогибается и через толкатель воздействует на микропереключатель типа МП2101, меняя состояние его контактов.

Конструкцией предусмотрены нормально открытый (НО) и нормально закрытый (НЗ) контакты, что позволяет гибко настраивать логику управления. Например, при росте давления до заданного уровня можно разомкнуть цепь, управляющую двигателем компрессора (отключение), а при падении давления – замкнуть её (включение). Переключение контактов происходит с чётким, ощутимым щелчком, что является признаком срабатывания реле давления П-МК 09.10.

Точность срабатывания и стабильность работы обеспечиваются качеством мембраны и механизма настройки. Регулировочный винт позволяет плавно изменять усилие пружины, противодействующей давлению, тем самым устанавливая порог срабатывания реле давления П-МК 09.10 в пределах всего диапазона 0,16–1,0 МПа.

Не затягивайте слишком сильно

Типичная ошибка при монтаже – чрезмерное усилие при затяжке резьбового соединения реле давления П-МК 09.10 с пневмомагистралью. Это может привести к повреждению корпуса или нарушению герметичности. Используйте динамометрический ключ или следуйте принципу «затянуть от руки, а затем на пол-оборота ключом». Герметичность лучше проверить мыльным раствором после подачи давления, чем надеяться на силу.

Температурный режим и срок службы

Реле давления П-МК 09.10 в исполнении УХЛ4 предназначено для эксплуатации в умеренном и холодном макроклиматических районах. Его рабочий температурный диапазон определяется стойкостью материалов (уплотнений, мембраны) и составляющими примерно от -40°C до +40°C, что необходимо уточнять в полных технических условиях.

Срок службы реле давления П-МК 09.10 напрямую зависит от качества подаваемого воздуха и интенсивности циклов срабатывания. При использовании очищенного воздуха (фильтрация до 10 класса) и соблюдении максимальной частоты в 5 циклов в минуту, ресурс может достигать сотен тысяч срабатываний. Наиболее подвержены износу эластичная мембрана и подвижные контакты микропереключателя.

Область применения

Реле давления П-МК 09.10 находит применение в различных отраслях промышленности, где используются системы пневматического привода и автоматики. В машиностроении и автомобильной промышленности оно управляет компрессорами, питающими пневмоинструмент и сборочные линии. В горнодобывающей и нефтегазовой отраслях его используют для контроля давления в системах управления задвижками и в контрольно-измерительной аппаратуре.

В металлообработке, деревообработке и текстильной промышленности реле давления обеспечивает стабильную работу пневмоцилиндров станков с ЧПУ и автоматических линий. В химической промышленности оно может использоваться в системах с нейтральными газами. В строительстве и ЖКХ это реле давления является ключевым элементом автоматики стационарных и передвижных компрессорных станций, обеспечивающих работу инструмента и систем пневмотранспорта.

Современные технологии

Несмотря на электромеханическую природу, реле давления П-МК 09.10 органично встраивается в концепции Industry 4.0. Его дискретный сигнал (ВКЛ/ВЫКЛ) легко интегрируется с любым ПЛК (программируемым логическим контроллером) для сбора данных о работе пневмосистемы. Это позволяет осуществлять мониторинг циклов работы компрессора, вести учёт моточасов и даже прогнозировать износ на основе статистики срабатываний, что является элементом предиктивной диагностики всего оборудования.

Обслуживание и ремонт

Для продления срока службы реле давления П-МК 09.10 необходимо обеспечить подачу чистого, осушенного воздуха. Регулярная проверка и замена фильтров-влагоотделителей на линии до реле – обязательная процедура. Также рекомендуется периодически (например, раз в полгода) проверять фактическое давление срабатывания с помощью контрольного манометра и, при необходимости, проводить калибровку.

Ремонтопригодность устройства ограничена. При выходе из строя микропереключателя или потере герметичности мембраны, как правило, требуется замена реле давления целиком, так как конструкция является неразборной. Профилактическое обслуживание сводится к визуальному контролю целостности корпуса и очистке от производственной пыли.

Ремкомплект или ЗИП

Для реле давления П-МК 09.10, как для модульного неразборного устройства, отдельный ремонтный комплект не предусмотрен. К быстроизнашиваемым деталям, которые могут потребовать замены в сервисном центре, относятся: эластичная мембрана, толкатель и контактная группа микропереключателя. При заказе партии оборудования рекомендуем рассмотреть возможность приобретения ЗИП (запасных частей, инструментов и принадлежностей) в виде резервных устройств на замену.

Аналоги устройства

На рынке представлены различные аналоги реле давления П-МК 09.10, различающиеся по ряду параметров. При выборе аналога следует обращать внимание на следующие характеристики: диапазон настройки давления, тип электрического подключения (клеммы или разъём), степень защиты IP, тип выходного сигнала (дискретный или аналоговый), а также габариты для монтажа.

1. Модель серии «Прессостат-E» – аналог с аналогичным диапазоном 0,1–1,0 МПа, но с клеммным подключением проводов.

2. Модель «РД-М» с манометром – устройство, совмещающее реле и визуальный индикатор давления в одном корпусе.

3. Электронное реле давления с цифровой индикацией – аналог с точной настройкой, возможностью программирования гистерезиса и аналоговым выходом 4–20 мА.

4. Реле низкого давления с расширенным диапазоном 0,05–0,8 МПа – для систем с более низким рабочим давлением.

5. Взрывозащищённое исполнение реле – аналог для применения во взрывоопасных зонах (классификация Ex).

Условное обозначение

Экономические выгоды

Применение надёжного реле давления П-МК 09.10 напрямую влияет на экономику производства. Автоматический контроль давления исключает работу компрессора вхолостую, что снижает энергопотребление на 15–25%. Своевременное отключение при достижении давления предотвращает перегрузки и сокращает простои из-за поломок. Рост ресурса основного оборудования и снижение затрат на электроэнергию обеспечивают быструю окупаемость (ROI) установки данного устройства, делая его выгодной инвестицией в автоматизацию.

Изображения

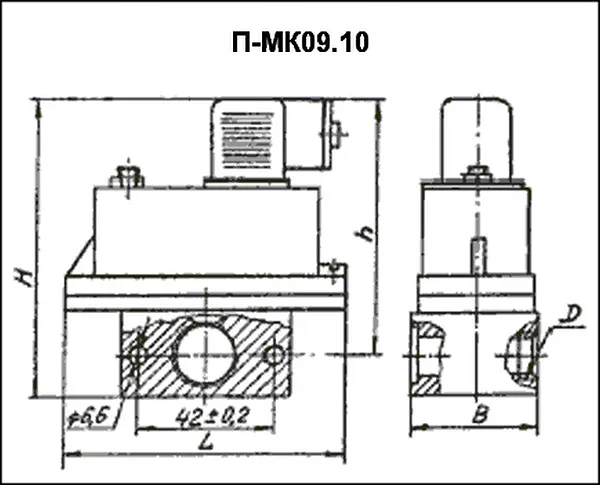

Габаритные и присоединительные размеры

Реле давления П-МК 09.10 имеет компактные габариты: 86 мм в длину, 32 мм в ширину и 115 мм в высоту. Благодаря таким размерам устройство легко монтируется даже в ограниченном пространстве пневмошкафов или непосредственно на корпусе оборудования.

Присоединение к пневмосистеме осуществляется через резьбовое отверстие с конической резьбой К3/8" (конус 1:16) в нижней части корпуса. Для уплотнения соединения рекомендуется использовать фторопластовую уплотнительную ленту (ФУМ) или специальную нить. Электрическое подключение производится через стандартный разъём, расположенный на тыльной стороне устройства, что ускоряет монтаж и демонтаж.

Примеры заказа

Модель П-МК 09.10.101 УХЛ4 – базовое исполнение реле давления П-МК 09.10 с заводской настройкой в средней части диапазона.

Модель П-МК 09.10.205 УХЛ4 – модификация реле давления с конкретным вариантом коммутации контактов для схемы управления компрессором.

Модель П-МК 09.10.310 УХЛ4 – исполнение реле давления для работы в составе конкретного типа промышленного оборудования.

Адаптация к российским условиям

Реле давления П-МК 09.10 в исполнении УХЛ4 изначально разработано с учётом требований к эксплуатации в России и странах СНГ. Оно адаптировано к широкому диапазону температур, характерному для континентального климата. Устройство совместимо с требованиями отечественных стандартов (ГОСТ) и рассчитано на работу в условиях промышленных предприятий с типовыми для региона колебаниями качества электроснабжения. Это делает его готовым решением для модернизации и оснащения объектов ЖКХ, машиностроительных и других предприятий.

Работа в экстремальных условиях

Реле давления П-МК 09.10 способно сохранять работоспособность при пониженных температурах до -40°C, что позволяет использовать его в неотапливаемых производственных помещениях, на открытых площадках севера России и в аналогичных климатических зонах СНГ. Ключевым условием для работы в мороз является подача осушенного воздуха, чтобы исключить обмерзание механических частей.

Устройство устойчиво к вибрациям средней интенсивности, что важно при установке на подвижном оборудовании или рядом с работающими механизмами. В случае неисправности диагностика не требует сложного оборудования – работоспособность проверяется простым подключением тестера к электрическим контактам и контролем срабатывания при подаче давления.

Возможность работы на Марсе или Луне

Если бы промышленные роботы-колонизаторы на Марсе использовали пневматику (а для вакуума это, конечно, фантастика), то реле давления П-МК 09.10 могло бы претендовать на роль контролёра. Его механическая, а не электронная начинка, менее чувствительна к космической радиации, а степень защиты IP54 справилась бы с марсианской пылью. Главное – обеспечить ему земное атмосферное давление внутри герметичного отсека и температуру в рабочем диапазоне. Надёжность срабатывания, проверенная в суровых земных условиях, стала бы его главным козырем и на Красной планете.

Часто задаваемые вопросы

Какой диапазон настройки у реле давления П-МК 09.10?
Реле давления П-МК 09.10 настраивается в диапазоне от 0,16 (шестнадцати сотых) до 1,0 (одной десятой) Мегапаскаля (МПа). Это соответствует приблизительно от 1,6 до 10 бар.

Что означает исполнение УХЛ4?
УХЛ4 – это климатическое исполнение. «У» – для умеренного климата, «ХЛ» – для холодного климата, «4» – категория размещения: для эксплуатации в закрытых помещениях с искусственным регулированием климатических условий (отапливаемых цехах, щитовых).

Можно ли подключить реле к сети 220В?
Да, реле давления П-МК 09.10 можно включать в сеть переменного тока напряжением до 380В и постоянного тока до 220В. Важно соблюдать номинальные токи: 0,6 А для переменного тока и 0,16 А для постоянного.

Как осуществляется доставка реле давления по России?
Доставка осуществляется транспортными компаниями по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
