ПМК07.10-Вентиль с обратным клапаном П-МК 07.10 УХЛ4, П-МК 07.16 УХЛ4

Вентиль с обратным клапаном ПМК07.10 и П-МК07.16 УХЛ4 – это модульное устройство (магистральный клапан), предназначенное для надёжного подключения пневмосистем к питающим магистралям и их автоматического отключения в случае аварийного падения давления. Он обеспечивает защиту оборудования, повышает безопасность и устойчивость работы пневматических контуров.

Описание и назначение

Вентиль с обратным клапаном ПМК07 представляет собой ключевой элемент любой ответственной пневмосистемы. Его основное назначение – выполнять роль предохранительного и коммутационного узла: соединять потребительскую сеть с источником сжатого воздуха и мгновенно блокировать обратный поток при критическом снижении давления в магистрали. Это исключает опорожнение ресиверов и пневмоприводов потребителя через повреждённую питающую линию, предотвращая простои и возможные аварии.

Конструкция вентиля ПМК07.10 модульная, что упрощает его монтаж и интеграцию в блоки управления. Основное отличие от простых запорных устройств – наличие встроенного обратного клапана. Именно он отвечает за мгновенное срабатывание при падении давления. Ключевые технические особенности включают работу в диапазоне давлений от 0,10 до 1,00 МПа, совместимость со сжатым воздухом, очищенным не грубее 12 класса по ГОСТ17433-80, и условные проходы 10 и 16 мм.

Выбор вентиля с обратным клапаном П-МК 07.16 УХЛ4 или П-МК07.10 обеспечивает надёжную защиту от последствий разрыва магистрали или отказа компрессорной станции. Это универсальное решение для широкого спектра промышленных применений, где важна бесперебойность пневмопитания.

Вес, габариты, код ТН ВЭД, ГОСТ

Не герметично, но надёжно

Работает как преданный страж: пока давление в системе в порядке, он молчаливо пропускает поток, но стоит только случиться «происшествию» – он мгновенно захлопывается, не давая ни капли ценного воздуха уйти в повреждённую магистраль.

Технические характеристики

Принцип работы

Принцип работы вентиля с обратным клапаном ПМК07.10 основан на комбинации функций запорного устройства и обратного клапана. В штатном режиме сжатый воздух под давлением поступает от магистрали через входной порт устройства к потребителю. Встроенный обратный клапан находится в открытом положении, удерживаемый рабочим давлением в системе, и не создаёт значительного сопротивления потоку.

В случае резкого падения давления на входе (например, из-за разрыва питающего трубопровода или остановки компрессора), давление, действующее на обратный клапан снаружи, становится неспособным удерживать его открытым. Пружина или перепад давлений мгновенно перемещает запирающий элемент (шарик или тарелку) на седло, герметично перекрывая проход. Это предотвращает утечку воздуха из систем потребителя обратно в повреждённую магистраль, сохраняя давление в ресиверах и приводных механизмах.

Таким образом, устройство П-МК 07.16 УХЛ4 выполняет роль автоматического защитного отсекателя, не требующего вмешательства оператора. Его работа напрямую зависит от величины и скорости падения давления в системе. Эксплуатация вентиля требует поддержания чистоты рабочей среды в соответствии с требованиями.

Типичная ошибка при монтаже

Самая частая ошибка – неправильная ориентация устройства при установке. Вентиль ПМК07 имеет направление потока (от входного порта к выходному). Его установка «задом наперёд» не только заблокирует проток, но и сведёт на нет защитную функцию обратного клапана, сделав всю систему уязвимой при аварии в магистрали. Всегда сверяйтесь со стрелкой направления потока на корпусе.

Температурный режим и срок службы

Вентиль с обратным клапаном ПМК07.10 рассчитан на работу в широком диапазоне температур от -40°C до +40°C, что соответствует климатическому исполнению УХЛ4. Это позволяет использовать его в неотапливаемых цехах и на открытых площадках в большинстве регионов России и стран СНГ. Уплотнительные элементы выполнены из морозостойкой резины, сохраняющей эластичность при отрицательных температурах.

Срок службы устройства напрямую зависит от качества рабочей среды (степени очистки воздуха), стабильности давления в допустимом диапазоне и отсутствия конденсата в системе. Загрязнения и влага способствуют повышенному износу седла клапана и уплотнений, приводя к потере герметичности и несанкционированным срабатываниям. При корректной эксплуатации с очищенным воздухом и своевременном техническом обслуживании ресурс магистрального клапана П-МК07.16 УХЛ4 может составлять несколько лет.

Область применения

Модульные вентили с обратным клапаном ПМК07 находят применение практически во всех отраслях промышленности, где используются централизованные пневмосистемы. В машиностроении и автомобильной промышленности они защищают станки с ЧПУ, сварочные автоматы и сборочные линии. В горнодобывающей и металлообрабатывающей промышленности их устанавливают на пневмоинструмент и механизмы дистанционного управления. Нефтегазовая отрасль использует такие клапаны в системах управления задвижками и КИПиА.

В деревообработке и текстильной промышленности они обеспечивают стабильную работу пневмоприводов станков и агрегатов. В химической промышленности вентиль ПМК07.10 защищает системы, работающие с инертными газами. В строительстве и ЖКХ это оборудование применяется в системах управления вентиляцией, регулирования и автоматики. Таким образом, вентиль с обратным клапаном является универсальным элементом безопасности для любых сложных пневматических контуров.

Современные технологии

Интеграция клапана ПМК07 с системами Industry 4.0 открывает новые возможности. Оснащённый датчиками давления и положения, он становится источником данных для ПЛК, позволяя осуществлять предиктивный мониторинг состояния пневмосистемы. Снижение скорости срабатывания или рост сопротивления могут сигнализировать о загрязнении, что позволяет спланировать обслуживание до отказа. Интеграция с IoT-платформами даёт возможность удалённого контроля и управления всей системой пневмопитания с любого терминала.

Обслуживание и ремонт

Для продления срока службы вентиля с обратным клапаном ПМК07.16 УХЛ4 необходимо обеспечить качественную фильтрацию воздуха на входе, своевременно сливать конденсат из ресиверов и контролировать давление в рекомендуемом диапазоне. Быстрее всего изнашиваются уплотнительные элементы (кольца, манжеты) и седло обратного клапана. Регламентное обслуживание включает визуальный осмотр, проверку на герметичность в закрытом состоянии и при необходимости замену изношенных деталей.

Ремонт модульного устройства ПМК07.10 не представляет сложности благодаря его блочной конструкции. При потере герметичности или залипании клапана устройство можно демонтировать с магистрали, разобрать, очистить от загрязнений и установить новые уплотнения из ремонтного комплекта.

Ремкомплект или ЗИП

Для проведения регламентных работ и ремонта рекомендуется использовать оригинальные ремонтные комплекты от производителя. В состав стандартного ремкомплекта для вентиля ПМК07.10 обычно входят быстроизнашиваемые детали: уплотнительные кольца круглого сечения (различных размеров для портов и внутренних соединений), уплотнительная манжета или тарелка обратного клапана, возвратная пружина клапана (если применимо), а также комплект крепёжных винтов. Заказать такой ЗИП можно через наших менеджеров.

Аналоги устройства

К аналогам вентиля с обратным клапаном П-МК07 можно отнести другие модульные защитные клапаны для пневмосистем, отличающиеся типоразмерами и характеристиками. Например: 1) Модульный магистральный клапан с DN8 и резьбой G1/4. 2) Защитный клапан с обратным действием на давление 0.5-1.6 МПа. 3) Комбинированный блок «фильтр ­вентиль» с функцией обратного клапана. 4) Пневмоклапан отсечной с ручным дублёром. 5) Электропневматический запорный клапан с защитой от обратного потока.

Условное обозначение

Экономические выгоды

Установка вентиля с обратным клапаном ПМК07.10 – это не статья расходов, а инвестиция в бесперебойность производства. Он предотвращает простои дорогостоящего оборудования при авариях в пневмосети, снижая затраты на внеплановый ремонт и выпуск брака. Сохраняя давление в системах потребителя, он экономит энергию, которую потребовал бы компрессор для повторного накопления воздуха после полного слива. Высокий ресурс и ремонтопригодность устройства напрямую улучшают окупаемость (ROI) пневмосистемы в целом.

Изображения

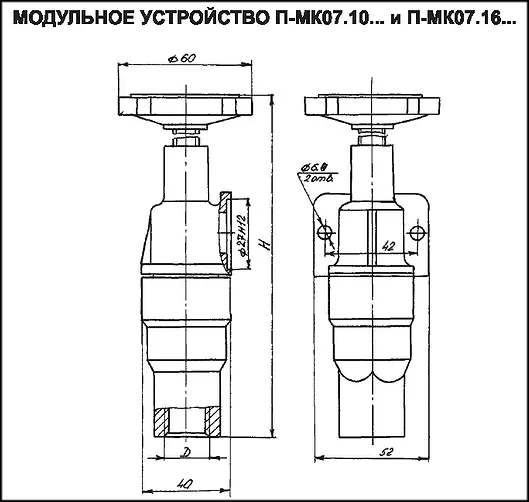

Габаритные и присоединительные размеры

Вентили ПМК07.10 и ПМК07.16 имеют компактные модульные габариты, позволяющие легко интегрировать их в распределительные блоки и щиты управления. Типовые присоединительные размеры зависят от модели: для П-МК07.10 используется коническая резьба К3/8", а для П-МК07.16 – коническая резьба К1/2". При монтаже важно обеспечить свободный доступ к устройству для возможного обслуживания и визуального контроля. Производитель предоставляет детальные габаритные и присоединительные чертежи для каждой модификации.

Примеры заказа

Модель П-МК07.10 УХЛ4 – магистральный клапан с обратным клапаном, условный проход 10 мм, резьба К3/8", для работы в умеренном и холодном климате.

Модель П-МК07.16 УХЛ4 – аналог предыдущего, но с увеличенным условным проходом 16 мм и резьбой К1/2" для систем с более высоким расходом воздуха.

Адаптация к российским условиям

Конструкция вентиля с обратным клапаном ПМК07 изначально адаптирована под реалии эксплуатации в России и странах СНГ. Исполнение УХЛ4 гарантирует стабильную работу при температурах от -40°C, что критически важно для неотапливаемых производств. Уплотнения совместимы с отечественными сортами индустриальных масел и смазок, попадающих в пневмосистему. Устройство устойчиво к типовым колебаниям давления в сетях промышленных предприятий и готово к длительной эксплуатации на объектах ЖКХ.

Работа в экстремальных условиях

Благодаря климатическому исполнению УХЛ4 вентиль ПМК07.10 сохраняет работоспособность в экстремальных температурных условиях, характерных для северных и восточных регионов. Он рассчитан на эксплуатацию при температурах до –40°C, что обеспечивается применением морозостойких уплотнительных материалов. Устройство совместимо с рабочими средами, соответствующими отечественным ГОСТ, включая воздух с определённым содержанием масляного аэрозоля. Конструкция позволяет проводить диагностику и замену уплотнений в полевых или цеховых условиях без специального инструмента.

Возможность работы на Марсе или Луне

Теоретически, вентиль с обратным клапаном ПМК07 мог бы работать в условиях низкого атмосферного давления Марса или вакуума Луны, если бы его рабочей средой был не воздух, а, например, инертный газ в замкнутом контуре жизнеобеспечения. Его ключевые качества – герметичность и быстродействие – были бы востребованы для изоляции отсеков. Однако главный его козырь – это проверенная надёжность и запас прочности для земных, самых что ни на есть суровых, условий эксплуатации.

Часто задаваемые вопросы

Какой максимальный расход воздуха выдерживает ПМК07.10?
Вентиль П-МК07.10 имеет минимальную гарантированную пропускную способность (Kv) 3,6 м³/ч, что позволяет ему эффективно работать в системах с соответствующим расходом. Для точного подбора проконсультируйтесь с нашими инженерами.

В чем разница между моделями П-МК07.10 и П-МК07.16?
Основное отличие – условный проход и тип присоединительной резьбы. Модель .10 имеет проход 10 мм и резьбу К3/8", а модель .16 – проход 16 мм и резьбу К1/2". Производительность модели .16 несколько выше.

Можно ли использовать этот клапан для жидкостей?
Нет, вентиль ПМК07.10 разработан исключительно для работы на сжатом воздухе или других совместимых газах. Применение с жидкостями недопустимо и приведёт к некорректной работе и повреждению.

Как организована доставка в мой город?
Мы осуществляем оперативную доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Для заказчиков из Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани и Ростова-на-Дону предусмотрена возможность отгрузки со складов в день заказа через транспортные компании или собственной логистикой.

Почему выбирают «Гидромаш»

Выбирая вентиль с обратным клапаном ПМК07.10 или П-МК07.16 УХЛ4 бренда Гидромаш, вы получаете оригинальное, качественное промышленное оборудование с гарантией производителя. Мы обеспечиваем возможность купить нужную модель по конкурентной цене и организовать быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наше предложение включает не только продажу, но и комплексную техническую поддержку, а также быструю доставку по России и странам СНГ. Оформите заказ, чтобы получить надёжную защиту для вашей пневмосистемы.
