Маслораспылитель П-МК06

Маслораспылитель П-МК06 — модульный лубрикатор для дозированной подачи масла в поток сжатого воздуха с целью смазки пневматических приводов и инструментов. Ключевое преимущество — регуляция количества подаваемого масла и визуальный контроль через капельницу под прозрачным колпачком. Оснащен резервуаром, маслозаборной трубкой и регулируемым дросселем.

Описание и назначение

Маслораспылитель П-МК06 (также известный как лубрикатор) является неотъемлемым элементом пневмомагистралей на промышленных предприятиях. Основное назначение данного устройства — внесение в поток сжатого воздуха распылённого минерального масла для смазки и снижения износа трущихся поверхностей пневмоприводов, цилиндров, пневмоинструмента и другого пневмооборудования. Это продлевает ресурс пневмокомпонентов, снижает трение и предотвращает заклинивания и поломки.

Конструктивно маслораспылитель П-МК06 состоит из корпуса, внутри которого расположен регулируемый дроссель, управляющий подачей масла. Устройство оснащено прозрачной капельницей для визуального контроля процесса смазки. Добавление масла осуществляется через специальные пробки в корпусе. Отличительной чертой серии П-МК06 является модульное исполнение, позволяющее легко интегрировать его в пневматическую линию. Эксплуатационные преимущества устройства включают простоту обслуживания, надёжность и возможность тонкой настройки каплепадения в зависимости от расхода воздуха.

Рабочая среда — сжатый воздух и минеральное масло. Диапазон рабочих давлений для маслораспылителя П-МК06 составляет до 1,0 МПа (10 Bar). Устройство автоматически регулирует подачу масла пропорционально расходу воздуха, обеспечивая оптимальную смазку при изменяющихся нагрузках. Это исключает недостаточную или избыточную смазку, что особенно критично для дорогостоящего пневмооборудования.

Вес, габариты, код ТН ВЭД, ГОСТ

Смазать можно всё, даже воздух

Если капля масла падает в поток сжатого воздуха, и никто этого не видит — она всё равно работает. Маслораспылитель П-МК06 — это тот самый тихий труженик, о функционале которого вспоминают, когда пневмоинструмент начинает скрежетать и «умирать». Он просто делает своё дело: капает и смазывает.

Технические характеристики

Принцип работы

Принцип работы маслораспылителя П-МК06 основан на эффекте Вентури. Сжатый воздух, проходя через входное отверстие, попадает на специальный упругий элемент, который создаёт сопротивление потоку. Это сопротивление пропорционально расходу воздуха и приводит к локальному падению давления.

Образовавшийся перепад давления создаёт эффект подсоса. Масло из резервуара по маслозаборной трубке поднимается и попадает в зону разрежения, где захватывается потоком воздуха. Далее воздушно-масляная смесь проходит через мелкие отверстия в корпусе, где происходит окончательное распыление масла.

Ключевым элементом управления является регулируемый дроссель. Вращая его, оператор может увеличивать или уменьшать количество масла, подаваемого в систему. Процесс каплепадения можно визуально наблюдать через прозрачный колпачок капельницы, что позволяет точно настроить маслораспылитель П-МК06 под конкретные условия эксплуатации. Важно следить за уровнем масла в резервуаре и использовать масла, рекомендованные производителем пневмооборудования.

Ключевая ошибка монтажа

Распространённая и дорогостоящая ошибка — установка маслораспылителя П-МК06 непосредственно после пневмоцилиндра или на линии реверса потока. Устройство должно монтироваться строго перед оборудованием, которое требует смазки, и на достаточном удалении от него, чтобы масляный туман успел равномерно распределиться в воздушной магистрали. Установка «задом наперёд» или вплотную к потребителю приводит к сухой работе инструмента и его быстрому выходу из строя.

Температурный режим и срок службы

Рабочий температурный диапазон для маслораспылителя П-МК06 определяется характеристиками резиновых уплотнений и вязкостью используемого масла. В стандартном исполнении устройство рассчитано на работу в диапазоне от –20°C до +70°C. При использовании специальных морозостойких масел и уплотнений этот диапазон может быть расширен в сторону отрицательных температур.

Срок службы маслораспылителя П-МК06 напрямую зависит от качества рабочей среды и своевременного обслуживания. Основными факторами, влияющими на ресурс, являются чистота сжатого воздуха (отсутствие абразивных частиц) и применение рекомендованных смазочных материалов. Средний срок службы при правильной эксплуатации составляет 5-7 лет. Быстрее всего изнашиваются резиновые уплотнительные элементы (кольца, манжеты) и сам регулятор дросселя.

Область применения

Маслораспылитель П-МК06 находит применение во всех отраслях, где используются пневматические системы. В машиностроении и автомобильной промышленности он служит для смазки пневмоприводов сборочных линий, станков ЧПУ и прессов. В горнодобывающей промышленности и металлообработке обеспечивает работу перфораторов, гайковёртов и другого пневмоинструмента. В деревообработке и текстильной промышленности смазывает пневмоцилиндры автоматических линий. В химической промышленности и строительстве применяется для обслуживания пневмораспределителей и исполнительных механизмов. В ЖКХ его используют в системах управления задвижками и вентиляционными системами котельных.

Современные технологии

Маслораспылитель П-МК06, как классический исполнительный модуль, идеально встраивается в концепцию Industry 4.0. Оснащённый датчиком уровня масла или протока, он может передавать данные о расходе смазки и состоянии устройства на ПЛК или в SCADA-систему. Это позволяет реализовать предиктивное обслуживание: система заранее предупредит оператора о необходимости долива масла или о падении производительности лубрикатора, снижая риск незапланированных простоев пневмолинии.

Обслуживание и ремонт

Правильное обслуживание маслораспырителя П-МК06 — залог его долгой и безотказной работы. Основная процедура — регулярная проверка и пополнение уровня масла в резервуаре через заправочные пробки. Рекомендуется использовать масла, указанные в паспорте пневмооборудования, и не допускать их смешивания.

Профилактический осмотр включает очистку прозрачного колпачка капельницы для сохранения видимости, проверку чистоты воздушного фильтра, если он установлен перед устройством, и визуальный контроль целостности корпуса и соединений. При падении эффективности смазки или появлении утечек воздуха может потребоваться ремонт.

Ремкомплект или ЗИП

Ремонтный комплект для маслораспылителя П-МК06, как правило, включает быстроизнашиваемые элементы, обеспечивающие герметичность и управление. Это уплотнительные резиновые кольца (сальники) различного сечения для штока дросселя, уплотнения соединений и пробок. Также в комплект могут входить: сетчатый фильтр (если предусмотрен), пружина дроссельного механизма, прокладки фланцевых соединений (для соответствующих исполнений). Рекомендуется заказывать оригинальный ЗИП от производителя, чтобы гарантировать точное соответствие размеров и материалов.

Аналоги устройства

Помимо базового модульного маслораспылителя П-МК06, можно рассмотреть другие типы лубрикаторов:

1. Маслораспылитель с увеличенной ёмкостью резервуара (до 1 литра) для продолжительной автономной работы.
2. Миниатюрный инжекторный лубрикатор для портативного пневмоинструмента.
3. Модульный лубрикатор со встроенным фильтром-влагоотделителем в одном корпусе.
4. Пропорциональный маслораспылитель с электронным управлением и обратной связью по расходу.
5. Лубрикаторы фланцевого присоединения на условный проход 32 мм и выше для магистральных линий.

Условное обозначение

Экономические выгоды

Использование надёжного маслораспылителя П-МК06 — это прямая экономия. Он минимизирует износ дорогостоящих пневмоцилиндров, пневмомоторов и инструмента, многократно продлевая межремонтные интервалы. Снижение трения означает и снижение потребления энергии компрессором. Грамотная смазка предотвращает внезапные поломки и связанные с ними простои производства, что напрямую влияет на рентабельность и окупаемость всего пневматического оборудования.

Изображения

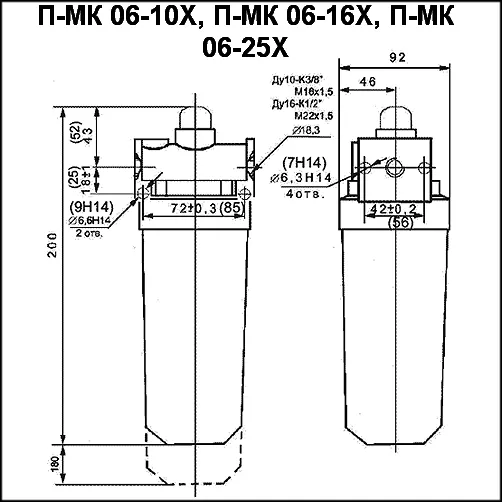

Габаритные и присоединительные размеры

Габаритные размеры маслораспылителя П-МК06 зависят от конкретного типоразмера. Например, исполнение П-МК06.10 имеет длину по оси патрубков и высоту с учётом масляного бака. Тип присоединения — коническая резьба (К) метрического или дюймового стандарта (К1/4", К3/8", К1/2", К1").
Для некоторых исполнений возможно подключение через отверстие под уплотнительное кольцо. Компактные модульные размеры позволяют легко установить устройство в существующую пневмомагистраль даже в условиях ограниченного пространства. Монтаж осуществляется непосредственно на трубу или через быстросъёмные соединения.

Примеры заказа

Маслораспылитель П-МК06.10 — модульное устройство на условный проход 10 мм для потока до 1,25 м³/мин, резьба К3/8".

Маслораспылитель П-МК06.16 — лубрикатор для средних расходов воздуха (до 2 м³/мин) с присоединительной резьбой К1/2".

Маслораспылитель П-МК06.25 — наиболее производительная модель серии для магистральных линий с расходом до 5 м³/мин, резьба К1".

Адаптация к российским условиям

Маслораспылитель П-МК06 спроектирован с учётом суровых условий эксплуатации на просторах России и стран СНГ. Он устойчив к перепадам температур, характерным для уличных и неотапливаемых помещений. Уплотнения совместимы с популярными отечественными индустриальными маслами, соответствующими ГОСТу. Простая и ремонтопригодная конструкция позволяет обслуживать и ремонтировать устройство силами штатных механиков, что критически важно для удалённых объектов ЖКХ, строительства и промышленных предприятий.

Работа в экстремальных условиях

Маслораспылитель П-МК06 способен функционировать в экстремальных условиях. При использовании морозостойких масел (например, МГЕ-10А) и специальных уплотнений (нитрил, FKM) его работоспособность сохраняется при температурах, приближающихся к –40°C. Устройство совместимо с широким спектром отечественных рабочих жидкостей по ГОСТ. Прочная алюминиевая конструкция корпуса и минимальное количество сложных внутренних деталей делают его пригодным для диагностики и простейшего ремонта даже в полевых условиях, например, на строительной площадке или в карьере.

Возможность работы на Марсе или Луне

Мог бы ли маслораспылитель П-МК06 работать на Марсе? Теоретически — да, при условии герметичного корпуса, защищающего от вакуума и пыли, и замены земного масла на специальную силиконовую смазку, не испаряющуюся в условиях низкого атмосферного давления. Ключевые качества для лунной базы — надёжность, простота конструкции и отсутствие необходимости в частом обслуживании — у данного лубрикатора, безусловно, есть. Такой запас прочности делает его отличным выбором и для земных, порой не менее экстремальных, производств.

Часто задаваемые вопросы

Как часто нужно доливать масло в маслораспылитель П-МК06?
Периодичность зависит от расхода воздуха и настроенного каплепадения. При средней интенсивности работы и баке 200 см³ долив может потребоваться раз в 1-2 недели. Контролируйте уровень визуально через прозрачную капельницу.

Какое масло заливать?
Рекомендуется использовать минеральные индустриальные масла (И-20А, И-40А, И-Г-А и т.п.) или специализированные пневматические масла (например, Mobil DTE Oil Medium). Важно, чтобы вязкость масла соответствовала температурным условиям эксплуатации. Подробнее уточните в паспорте вашего пневмооборудования.

Осуществляете ли вы доставку в наш город?
Да, мы организуем доставку маслораспылителей П-МК06 транспортными компаниями по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Есть ли гарантия на устройство?
Да, на всё оборудование, включая маслораспылитель П-МК06, предоставляется гарантия от производителя Гидромаш сроком 12 месяцев с момента отгрузки, при соблюдении условий эксплуатации, указанных в руководстве.
