| Давление, Мпа | 1 |

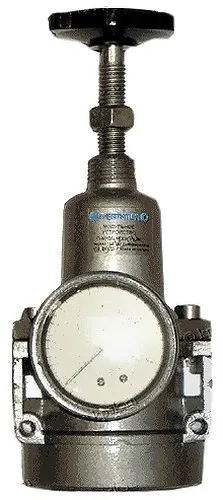

Редукционный клапан П-МК05 — это пневматический модуль, который стабильно снижает и автоматически поддерживает давление сжатого воздуха в системах автоматизации, защищая оборудование от перегрузок и обеспечивая его долговечную работу.
Редукционный клапан П-МК05 является ключевым элементом в пневматических системах, где требуется точно регулировать давление воздуха, поступающего к исполнительным механизмам. Основное назначение этого устройства — снижение входного давления до заданного уровня и его стабилизация, независимо от колебаний в магистрали.
Отличительной особенностью редукционного клапана П-МК05 является его способность обеспечивать постоянное давление на выходе даже при изменении расхода воздуха. Это достигается благодаря продуманной конструкции, включающей чувствительный элемент и регулирующий механизм. Устройство редукционный клапан П-МК05 находит применение в различных отраслях промышленности, где используется пневмоавтоматика. Его использование позволяет продлить срок службы пневматических устройств, предотвращая их повреждение из-за скачков давления.
При выборе редукционного клапана П-МК05 важно учитывать такие параметры, как производительность, номинальное давление, расход воздуха и тип присоединительной резьбы. В результате можно купить именно ту модель, которая обеспечит оптимальные показатели в вашей системе.
Он всегда снижает напряжение и поддерживает стабильность в системе, даже когда на входе бушуют бури высокого давления. Редукционный клапан П-МК05 — ваш надежный посредник, который гарантирует мир и порядок в каждом пневмоприводе.
| Параметр | Значение для модели П-МК05.10 |
|---|---|
| Условный проход, мм | 10 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10,0) |
| Номинальный расход воздуха при давлении на выходе 0,4 МПа, м³/мин, не менее | 0,63 |
| Диапазон настройки давления, МПа | 0,04-0,8 |
| Присоединительная резьба: - метрическая - коническая | М16×1,5-7Н К3/8" |
| Масса, кг, не более | 0,9 |
| Тип рабочей среды | Сжатый воздух, очищенный до класса 8 по ГОСТ 17433-80 |
| Допустимый диапазон температур | По климатическому исполнению (УХЛ4, 04) |
| Материал корпуса | Алюминиевый сплав |
Редукционный клапан П-МК05 работает по принципу автоматического поддержания баланса сил. Внутренний чувствительный элемент (мембрана или поршень) постоянно сравнивает заданное давление с фактическим на выходе. При превышении заданного значения клапан прикрывает проходное сечение, снижая давление.
Если давление падает ниже установленного, элемент открывает клапан, увеличивая поток воздуха. Таким образом, редукционный клапан П-МК05 обеспечивает постоянное давление независимо от колебаний расхода или входного давления, что критически важно для стабильной работы пневмоприводов.
Давление настройки регулируется винтом, изменяющим усилие на чувствительный элемент. Эта простая и надежная механика делает редукционный клапан П-МК05 удобным в эксплуатации и обслуживании.
Монтаж редукционного клапана П-МК05 непосредственно в линию без предварительной очистки воздуха — верный путь к быстрому износу. Частицы грязи и влага забьют каналы и повредят уплотнения. Обязательно устанавливайте фильтр-влагоотделитель перед клапаном в соответствии с требованиями ГОСТ к чистоте среды.
Редукционный клапан П-МК05 рассчитан на длительную работу в диапазонах температур, определенных климатическим исполнением. Для исполнения УХЛ4 это от -60°С до +40°С, что покрывает большинство регионов России. Срок службы редукционного клапана П-МК05 напрямую зависит от качества рабочей среды и соблюдения регламента обслуживания.
При использовании очищенного воздуха и своевременной замене фильтров ресурс устройства исчисляется годами. Качественные материалы корпуса и уплотнений редукционного клапана П-МК05 обеспечивают его высокую износостойкость и герметичность.
Редукционный клапан П-МК05 нашел применение в таких отраслях, как машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство и ЖКХ.
В машиностроении и металлообработке редукционный клапан П-МК05 стабилизирует давление в системах зажима и позиционирования станков с ЧПУ. В автомобильной отрасли он используется в линиях сборки и испытательных стендах. В ЖКХ этот клапан регулирует давление воздуха в системах вентиляции и пневматических приводах задвижек, обеспечивая их надежную работу.
Редукционный клапан П-МК05 может стать элементом цифрового производства. Интеграция датчиков давления и расхода позволяет подключать его к ПЛК и системам IoT для мониторинга в реальном времени. Это открывает возможности для предиктивной диагностики: система сама предупредит о падении производительности или необходимости обслуживания, минимизируя простои в рамках концепции Industry 4.0.
Регулярное обслуживание редукционного клапана П-МК05 — залог его долгой и стабильной работы. Рекомендуется периодически проверять чистоту воздуха, состояние входного фильтра и точность поддержания давления. Признаками необходимости обслуживания могут служить повышенный шум или колебания давления на выходе.
Чаще всего в редукционном клапане П-МК05 изнашиваются уплотнительные кольца и чувствительная мембрана. Своевременная замена этих элементов восстановит работоспособность устройства. Всегда можно купить оригинальные запасные части для гарантированного ремонта.
Ремонтный комплект для редукционного клапана П-МК05 включает быстроизнашиваемые детали: уплотнительные кольца разных типоразмеров, мембрану, регулировочную пружину и крепежные элементы. Использование оригинального ЗИП от производителя Гидромаш обеспечивает полную совместимость и сохранение всех характеристик устройства после ремонта.
На рынке представлены различные варианты редукционных клапанов, схожие по назначению с моделью П-МК05. К ним можно отнести: редукционный клапан с условным проходом 8 мм и диапазоном настройки 0.05-1.0 МПа; модель с встроенным манометром для визуального контроля; компактный клапан для монтажа в ограниченном пространстве; исполнение с электропневматическим управлением для дистанционной регулировки; а также клапан с повышенной пропускной способностью для систем с высоким расходом воздуха.
| Элемент кода | Значение |
|---|---|
| П | Пневматическое устройство |
| МК | Модуль клапанный |
| 05 | Тип — редукционный клапан |

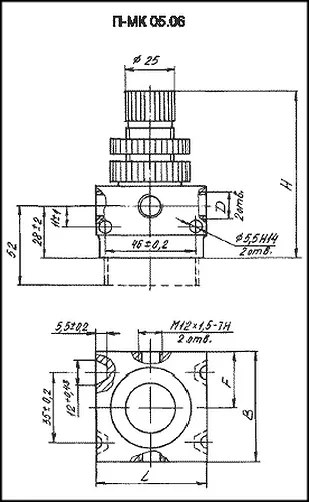

| .06, .10, .16 | Условный проход в миллиметрах (6, 10, 16 мм) |
Инвестиция в качественный редукционный клапан П-МК05 быстро окупается. Стабилизация давления снижает износ дорогостоящих пневмоцилиндров и инструментов, уменьшая затраты на их ремонт и замену. Экономное потребление сжатого воздуха за счет точной регулировки снижает нагрузку на компрессор и энергозатраты. В итоге вы получаете меньше простоев, выше рентабельность производства и улучшенный ROI.
Габариты редукционного клапана П-МК05 компактны для удобного монтажа. Для типоразмера 10 условного прохода примерные размеры составляют 100 мм в длину, 80 мм в высоту и 50 мм в ширину. Основной тип подключения — резьбовой, с возможностью выбора между метрической (М16×1,5) и конической (К3/8") резьбой, что обеспечивает универсальность при интеграции в существующие системы.
Монтаж редукционного клапана П-МК05 не требует много места, его можно установить непосредственно на пневмораспределитель или на монтажную раму с помощью стандартных кронштейнов. Важно обеспечить свободный доступ для регулировки и обслуживания.

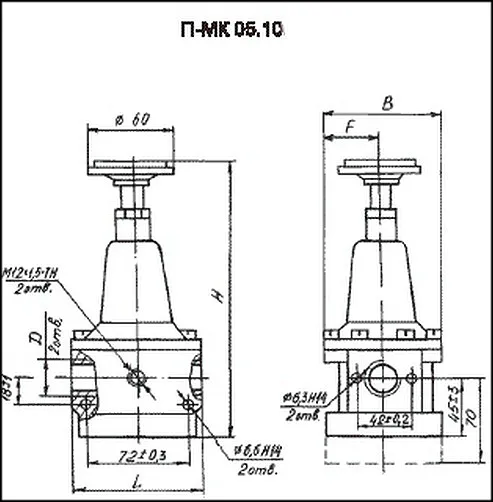

Модель редукционный клапан П-МК05.10 — устройство с условным проходом 10 мм, номинальным расходом 0,63 м³/мин для систем со средним потреблением воздуха.

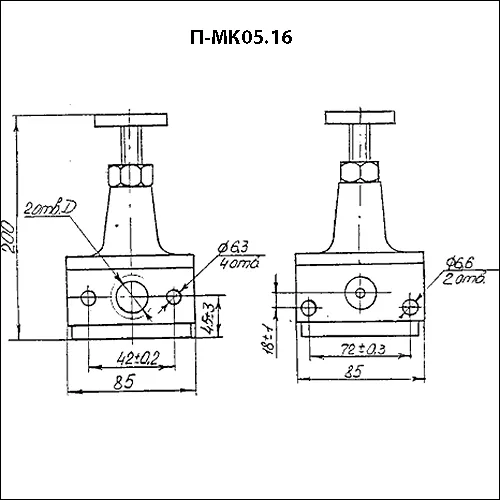

Модель редукционный клапан П-МК05.16 — модель с повышенной пропускной способностью (1,6 м³/мин) и резьбой К1/2" для мощных пневмолиний.
Редукционный клапан П-МК05 изначально разработан с учетом российских реалий. Широкий температурный диапазон исполнений УХЛ4 и 04 позволяет работать от якутских морозов до летней жары южных регионов. Конструкция совместима с отечественными системами подготовки воздуха и маслами по ГОСТ. Устройство устойчиво к типичным для российских производств перепадам давления и готово к эксплуатации на объектах по всей территории РФ и стран СНГ.
Редукционный клапан П-МК05 в исполнении УХЛ4 рассчитан на работу при температурах до -60°C, что делает его пригодным для эксплуатации в условиях Крайнего Севера. Он сохраняет работоспособность и при высоких температурах, характерных для тропического климата или горячих цехов.
Благодаря совместимости с различными типами очищенных сред по ГОСТ и стойкости к вибрациям, этот клапан можно использовать в горнодобывающей технике, на морских платформах или в полевых мастерских. Его ремонтопригодность позволяет проводить восстановление даже в нестандартных условиях.
Если представить, что на Марсе есть завод, работающий на сжатом углекислом газе, то редукционный клапан П-МК05, после адаптации материалов к низким температурам и космической пыли, теоретически мог бы там служить. Его принцип поддержания стабильного давления не зависит от гравитации. А запас прочности, заложенный в конструкцию для земных условий, стал бы дополнительным преимуществом в чужом мире. Это лишний раз подчеркивает надежность устройства.
Какой диапазон настройки давления у редукционного клапана П-МК05?
Диапазон настройки давления редукционного клапана П-МК05 составляет от 0,04 до 0,8 МПа, что позволяет точно настроить его под требования конкретной пневмосистемы.
Какая резьба используется для подключения редукционного клапана П-МК05?
В зависимости от типоразмера, редукционный клапан П-МК05 имеет метрическую или коническую резьбу. Например, для модели П-МК05.10 это резьба М16×1,5-7Н (метрическая) или К3/8" (коническая).
Как осуществляется доставка редукционного клапана П-МК05?
Доставка редукционного клапана П-МК05 возможна в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан. Условия и сроки уточняйте при заказе.
Какая гарантия предоставляется на редукционный клапан П-МК05?
На редукционный клапан П-МК05 предоставляется гарантия от производителя сроком 12 месяцев при соблюдении правил эксплуатации, монтажа и обслуживания.
Выбирая редукционный клапан П-МК05, вы приобретаете надежное промышленное оборудование напрямую от производителя. Бренд Гидромаш гарантирует качество и предоставляет официальную гарантию 12 месяцев. Мы предлагаем выгодную цену и возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши менеджеры помогут вам купить или заказать нужную модель редукционного клапана П-МК05 и организуют оперативную доставку по всей России и странам СНГ. Свяжитесь с нами, чтобы убедиться в оптимальном соотношении цены и качества.
