| Давление, Мпа | 0,63 |
| Вес, кг | 0,24 |

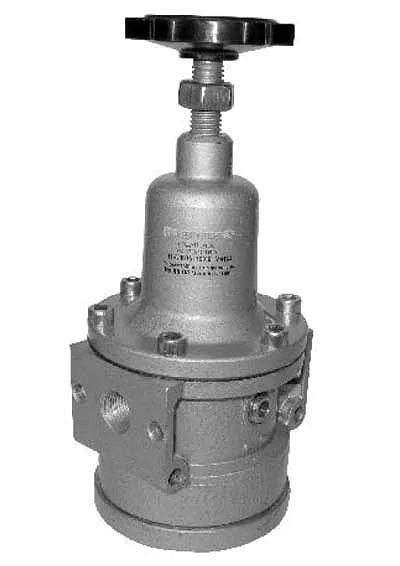

Гидромаш предлагает качественные пневмоклапаны редукционные ПМК 05.06 УХЛ4 (без манометра). Это компактные и надежные устройства, предназначенные для точного снижения и поддержания заданного давления сжатого воздуха в пневматических системах различного промышленного оборудования. Высокая надежность и адаптация к российским условиям делают их оптимальным выбором для модернизации и эксплуатации критически важных пневмоприводов.
Пневмоклапаны редукционные ПМК 05.06 УХЛ4 (без манометра) представляют собой модульное пневматическое оборудование, основная задача которого – преобразование и стабилизация более высокого входного давления сжатого воздуха в стабильное, пониженное давление на выходе.
Использование редукционных пневмоклапанов марки ПМК 05.06 позволяет защитить чувствительные элементы пневмосистем (исполнительные механизмы, пневмоцилиндры, пневмораспределители) от скачков и избыточного давления в основной магистрали. Устройство поддерживает заданную величину вне зависимости от колебаний расхода и давления на входе, что является ключевым преимуществом для обеспечения стабильной работы технологических линий.
Основные рабочие параметры пневмоклапанов редукционных ПМК 05.06 включают работу с давлением от 0,1 до 1 МПа, номинальный расход не менее 0,2 м³/мин при давлении на выходе 0,4 МПа. Климатическое исполнение УХЛ4 позволяет эксплуатировать клапаны в районах с умеренным и холодным климатом, что полностью соответствует требованиям большинства российских предприятий в регионах с суровыми зимами.
Если представить пневмосистему как армию, то пневмоклапан редукционный ПМК 05.06 – это генерал, который строго следит, чтобы давление на передовой (у исполнительных механизмов) всегда было ровно таким, как приказано, невзирая на хаос в тылу (колебания в магистрали).
| Наименование параметра | Значение для модели П-МК05.06 |
|---|---|
| Условный проход, мм | 6 |
| Номинальный расход воздуха (при 0,4 МПа на выходе), м³/мин, не менее | 0,2 |
| Рабочее давление сжатого воздуха, МПа | от 0,1 до 1,0 |
| Присоединительная резьба (метрическая / коническая) | М12х1,5-7Н / К1/4" |
| Тип рабочей среды | Сжатый воздух (очищенный до класса 8 по ГОСТ 17433-80) |
| Вид климатического исполнения | УХЛ4 по ГОСТ 15150-69 |
| Масса, кг, не более | 0,24 |
Принцип действия редукционных пневмоклапанов ПМК 05.06 основан на балансе сил, создаваемых давлением среды и регулирующей пружиной. Сжатый воздух поступает на вход клапана. Внутри корпуса он воздействует на запорно-регулирующий элемент (мембрану или поршень), который соединен с настроечной пружиной. Стабильность выходного давления достигается автоматической компенсацией: при росте давления на выходе сила, действующая на мембрану, увеличивается и преодолевает усилие пружины, что приводит к частичному или полному перекрытию проходного сечения.
И наоборот, при падении давления на выходе пружина открывает проходное сечение, увеличивая приток воздуха и восстанавливая заданный уровень. Таким образом, ключевая задача, которую выполняют редукционные пневмоклапаны без манометра ПМК 05.06 – это автономная стабилизация выходного параметра без необходимости постоянного ручного контроля, что критически важно в автоматизированных циклах.
Клапан ПМК 05.06 не оснащен встроенным манометром, что снижает стоимость устройства и его габариты, а также упрощает конструкцию. Визуальный контроль давления в этом случае осуществляется по внешнему манометру, установленному где-либо в контуре за редуктором, либо с помощью дистанционных датчиков в рамках систем автоматики.
Самая частая ошибка – установка редукционного пневмоклапана ПМК 05.06 без фильтра-влагоотделителя перед ним. Даже воздух, соответствующий 8 классу чистоты по ГОСТ, может со временем засорить тонкие каналы или повредить уплотнения клапана. Обязательно ставьте фильтр грубой очистки на входе!
Температурный режим эксплуатации редукционных пневмоклапанов ПМК 05.06 УХЛ4 определяется их климатическим исполнением, что позволяет использовать их в неотапливаемых цехах и на объектах с сезонными перепадами температур.
Срок службы редукционных пневмоклапанов напрямую зависит от трех факторов: качества поступающего сжатого воздуха, стабильности давления в магистрали и соблюдения регламента технического обслуживания. При использовании очищенного воздуха, соответствующего требованиям ГОСТ 17433-80, и в условиях номинального давления ресурс устройства измеряется десятками тысяч рабочих часов и достигает нескольких лет бесперебойной эксплуатации.
Редукционные пневмоклапаны ПМК 05.06 находят широкое применение в различных отраслях промышленности: машиностроении и автомобильной промышленности (линии сборки, окрасочные камеры, прессы), горнодобывающей и нефтегазовой отрасли (управление заслонками, пневматические приводы КИПиА), металло- и деревообработке (пневмозажимы, подающие механизмы в станках с ЧПУ), химической и текстильной промышленности (дозирование, транспортировка легких материалов), а также в строительстве и ЖКХ (системы пневмотранспорта, управление задвижками).
Несмотря на отсутствие встроенной электроники, пневмоклапаны редукционные ПМК 05.06 являются ключевым элементом управления давлением в концепции Industry 4.0. Их выходные параметры легко снимаются внешними датчиками давления, интегрируемыми в ПЛК и SCADA-системы для мониторинга состояния пневмоконтуров, предиктивной диагностики утечек и планирования обслуживания. Их надежность и постоянство параметров – основа для точной работы коботов, где стабильное пневмоснабжение силовых захватов напрямую влияет на повторяемость операций.
Обслуживание редукционных пневмоклапанов ПМК 05.06 сводится к периодическому визуальному контролю целостности корпуса и соединений, а также проверке заданного значения выходного давления. Рекомендуется проводить плановый осмотр не реже одного раза в 6 месяцев, особенно в условиях интенсивной эксплуатации или при высокой запыленности.
Несмотря на высокую надежность, ремонтопригодность является важным преимуществом пневмоклапанов редукционных ПМК 05.06 УХЛ4. Усталость настроечной пружины, износ уплотнительных элементов или засорение каналов при несоблюдении требований к чистоте воздуха – наиболее частые причины, требующие вмешательства.
Для оперативного ремонта и восстановления работоспособности редукционных пневмоклапанов рекомендуется иметь ремонтный комплект. В стандартный ЗИП, доступный для заказа, обычно входят быстроизнашиваемые детали: комплект уплотнительных колец (РТИ) из маслобензостойкой резины, шарик или мембрана (в зависимости от конструкции), настройная пружина, а также крепежные элементы при необходимости.
На рынке представлены другие типы редукторов давления, которые могут рассматриваться как альтернативы или аналоги для решения схожих задач. К ним относятся: редукционный клапан с встроенным фильтром, редукционный клапан с манометром и фиксатором настройки, редукционно-предохранительный клапан, клапан «воздух-воздух» с повышенной пропускной способностью до 0,5 м³/мин, миниатюрные редукторы для компактных пневмосхем, а также модели с резьбовым присоединением G1/8 для интеграции в иностранные линии оборудования.
| Элемент кода | Расшифровка |
|---|---|
| П-МК | Пневматический модуль клапана (редукционный) |
| 05 | Номер серии, конструктивное исполнение |
| .06 | Условный проход, 6 мм / Типоразмер |
| УХЛ4 | Климатическое исполнение для районов с умеренным и холодным климатом |
| Без манометра | Исполнение без встроенного измерительного прибора |
Использование качественных редукционных пневмоклапанов ПМК 05.06 позволяет не просто стабилизировать давление, но и получить реальную экономию. Это снижение процента брака из-за нестабильной работы пневмоинструмента, уменьшение расхода сжатого воздуха за счет точной настройки, а также рост ресурса дорогостоящих пневмоцилиндров и приводов за счет защиты от скачков давления. В итоге, инвестиции в надежную пневмоаппаратуру многократно окупаются за счет роста общей эффективности и снижения эксплуатационных затрат.

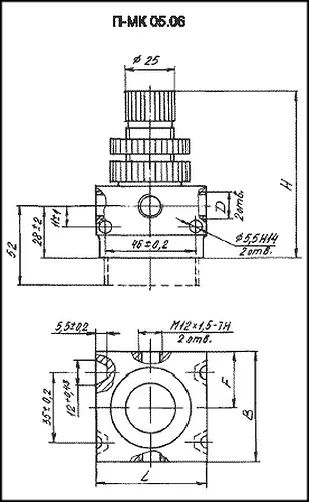

Модель редукционного пневмоклапана ПМК 05.06 отличается компактными габаритами, что упрощает монтаж даже в стесненных условиях распределительных щитов или на передвижном оборудовании. Основные присоединительные размеры обеспечиваются двумя типами резьбы на портах входа/выхода: метрической М12х1,5-7Н и трубной конической К1/4". Это обеспечивает гибкость при интеграции как в отечественные, так и в некоторые импортные пневмосистемы.
Пневмоклапан редукционный ПМК 05.06 УХЛ4 без манометра – полное обозначение базовой модели для заказа.
Для заказа редукционного клапана ПМК 05.06 с дополнительным креплением под манометр на выходе – требуется уточнение по спецификации.
Заказ ремкомплекта для редукционных пневмоклапанов ПМК 05.06 – укажите артикул и необходимое количество.
Пневмоклапаны редукционные ПМК 05.06 УХЛ4 изначально спроектированы с учетом специфики эксплуатации в России: они рассчитаны на работу с температурами, характерными для умеренного и холодного климата, адаптированы к типовым системам подготовки сжатого воздуха на отечественных предприятиях и обладают запасом прочности, позволяющим компенсировать возможные нестабильности в магистрали. Это делает их идеальным решением для модернизации оборудования на производствах России и стран СНГ.
Благодаря климатическому исполнению УХЛ4 редукционный пневмоклапан ПМК 05.06 способен функционировать при температурах, характерных для неотапливаемых производственных помещений в зимний период. Надежность его герметичных соединений и коррозионностойкие материалы корпуса обеспечивают длительную работу даже в условиях повышенной влажности или запыленности. Простота конструкции позволяет проводить быструю диагностику и замену изношенных элементов непосредственно на объекте, минимизируя простои оборудования.
Гипотетически, для работы в марсианских условиях редукционный пневмоклапан ПМК 05.06 потребовал бы тепловой защиты от экстремальных перепадов температур, модификации уплотнений для работы в сверхразреженной атмосфере и системы очистки от марсианской пыли. Однако сам принцип работы, заложенный в наши клапаны, – механическая стабилизация давления в автономном режиме – как раз является образцом надежности, к которой стремятся при проектировании оборудования для космоса.
Подходит ли пневмоклапан редукционный ПМК 05.06 для воды или масла?
Нет, устройство предназначено только для работы со сжатым воздухом в соответствии с требованиями ГОСТ 17433-80.
Как настроить выходное давление на клапане ПМК 05.06 без манометра?
Настройка осуществляется с помощью регулировочного винта, но контроль установленного значения давления производится по внешнему, отдельно установленному манометру в контуре потребителя.
Какой фильтр нужен перед редукционным клапаном ПМК 05.06?
Рекомендуется использовать фильтр-влагоотделитель грубой очистки, обеспечивающий степень очистки воздуха не хуже 8-го класса по ГОСТ 17433-80.
Возможна ли доставка редукционных пневмоклапанов ПМК 05.06 в Москву, СПб, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Да, мы осуществляем доставку по всей территории России транспортными компаниями или собственной логистической службой. Также работаем со странами СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Приобретая пневмоклапаны редукционные ПМК 05.06 УХЛ4 (без манометра) у официального представителя Гидромаш, вы получаете оригинальное оборудование с полным пакетом документов и гарантией производителя 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Купить редукционный клапан по выгодной цене с доставкой по России и странам СНГ можно, оформив заказ на сайте или по телефону. Наши менеджеры помогут с выбором и проконсультируют по вопросам монтажа.
