| Диаметр, Ду | 16 |
| Давление, Мпа | 1 |
| Вес, кг | 0,8 |

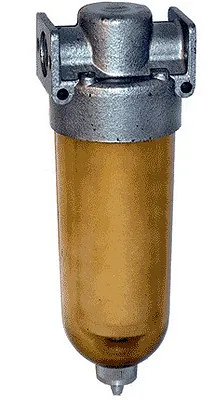

Модульные фильтры-влагоотделители П-МК03 и N-серии – это высоконадёжные устройства для тонкой очистки и осушения сжатого воздуха в промышленных пневматических системах. Применение данных фильтров-влагоотделителей защищает дорогостоящее пневмооборудование, клапаны, цилиндры и инструмент от коррозии, износа и засорения, обеспечивая стабильность работы и длительный ресурс всей системы.
Модульный фильтр-влагоотделитель – ключевой элемент подготовки сжатого воздуха, без которого невозможна работа современных высокоточных пневматических машин и автоматических линий. Основная задача данного устройства — комплексная очистка воздушного потока от твёрдых частиц, аэрозолей и паров масла, а также эффективное удаление конденсационной влаги.
Фильтры-влагоотделители серии П-МК03 и N отличаются модульной конструкцией, позволяющей устанавливать их в линию, на коллектор или стену. Это обеспечивает гибкость монтажа и удобное обслуживание, особенно при ограниченном пространстве. Основные технические особенности включают номинальное рабочее давление до 1,0 МПа (10 бар), отличную тонкость фильтрации — до 0,5 микрона, и степень очистки не менее 99,9%. Благодаря высоким эксплуатационным характеристикам, цена на такие фильтры-влагоотделители окупается за счёт значительного снижения затрат на ремонт и обслуживание.
Применение качественных фильтров-влагоотделителей обеспечивает бесперебойную работу пневмопривода, предотвращает «залипание» электромагнитных клапанов и гарантирует точное позиционирование сервоприводов. Заказать подходящую модель фильтра-влагоотделителя – значит сделать инвестицию в надёжность вашего производства.
Спросите любого инженера, и он подтвердит: главный враг пневматики – не давление, а влага и грязь. Фильтр-влагоотделитель — это такая «прачка и сантехник в одном лице» для вашей пневмосистемы. Он не только отсеивает частицы размером с пять микрон (тоньше человеческого волоса!), но и конденсирует влагу, предохраняя механизмы от коррозии. Его наличие в цепи — признак заботы о оборудовании и гарантия того, что воздух, работающий в системе, чист и сух, как в кабине пилота на большой высоте.
| Параметр | Значение для П-МК03-1604 |
|---|---|
| Условный проход (Dу), мм | 16 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10,0) |
| Минимальное рабочее давление, МПа | 0,2 |
| Максимальный расход воздуха (при 0,63 МПа), м³/мин | 1,25 |
| Абсолютная тонкость фильтрации, мкм | 0,5 |
| Степень очистки, % | ≥ 99,9 |
| Пропускная способность Kv, м³/час | ≥ 2,55 |
| Полезная вместимость резервуара, см³ | 70 |
| Присоединение | Метрическая резьба М22х1,5 или коническая К1/2" |
| Габариты (LxBxH), мм | 85 x 85 x 255 |
| Масса, кг | 0,8 |
| Тип удаления конденсата | Полуавтоматический |
| Климатическое исполнение | УХЛ4 |
Принцип работы фильтра-влагоотделителя основан на двухступенчатой очистке. На первой ступени воздушный поток, попадая в корпус, совершает вращательное движение (циклонный эффект), благодаря чему под действием центробежной силы из него удаляются крупные частицы и основная масса конденсата. Вода и тяжёлые примеси собираются в прозрачном отстойнике.
На второй ступени очистки воздух проходит через коалесцирующий фильтрующий элемент. Этот элемент задерживает мельчайшие частицы и аэрозоли масла и влаги размером до 0,5 микрона. Масляные и водяные капли внутри элемента сливаются в более крупные, которые затем стекают в отстойник. Таким образом, на выходе из фильтра-влагоотделителя получается осушенный и очищенный сжатый воздух высокого качества.
Для эффективной работы фильтра-влагоотделителя критически важно соблюдать рекомендуемое рабочее давление и расход. Слишком высокий расход может снизить эффективность отделения влаги, а падение давления ниже минимального порога негативно скажется на пропускной способности. Регулярное обслуживание, в первую очередь слив конденсата из отстойника и замена фильтрующего элемента, являются залогом долгой и безотказной службы устройства.
Самая распространённая ошибка при эксплуатации фильтра-влагоотделителя — забывать регулярно сливать конденсат из прозрачного отстойника. Переполненный резервуар не только сводит на нет эффективность осушения, но и может стать причиной обратного вброса воды и грязи в чистую магистраль. Это моментально приводит к выходу из строя дорогих пневмоцилиндров, клапанов и инструмента. Простой лайфхак: установите устройство так, чтобы отстойник был всегда в поле зрения оператора, и внесите процедуру визуальной проверки и ручного слива в ежесменный чек-лист обслуживания оборудования.
Модульные фильтры-влагоотделители серии П-МК03, например, в климатическом исполнении УХЛ4, предназначены для работы в диапазоне температур окружающей среды от -10°C до +50°C. Температура рабочей среды (сжатого воздуха) на входе не должна превышать +50°C. Работа при более низких температурах требует специальных исполнений и масел в смазываемых системах.
Срок службы фильтра-влагоотделителя напрямую зависит от качества и чистоты подаваемого воздуха, а также от соблюдения регламента обслуживания. Средний ресурс коалесцирующего фильтрующего элемента при нормальных условиях эксплуатации составляет от 3000 до 5000 моточасов или до достижения перепада давления в 0,1 МПа (что указывает на засорение). Использование качественных фильтров-влагоотделителей и своевременная замена картриджей позволяют продлить срок службы самого устройства на многие годы.
Модульные фильтры-влагоотделители нашли широкое применение практически во всех отраслях промышленности, где используется пневматика. В машиностроении и автомобильной промышленности они обеспечивают чистоту воздуха для работы сборочных роботов, окрасочных камер и контрольного оборудования. В горнодобывающей и нефтегазовой отраслях такие фильтры защищают пневмоинструмент и системы управления в условиях высокого уровня загрязнения.
В металлообработке и деревообработке очищенный воздух необходим для пневмозажимных устройств станков с ЧПУ и подачи стружки. Химическая и текстильная промышленность используют их для аэрации и управления процессами. В строительстве фильтры-влагоотделители устанавливают на компрессорных станциях, а в ЖКХ — в системах управления задвижками и котлами. Везде, где требуется надёжное и чистое пневмоснабжение, установка фильтра-влагоотделителя является обязательным условием.
Современные тенденции Industry 4.0 интегрируют даже такие, казалось бы, простые устройства, как фильтры-влагоотделители, в единую систему мониторинга. Оснащённые датчиками перепада давления и уровня конденсата, они передают данные на ПЛК или в облако, сигнализируя о необходимости обслуживания или о критическом засорении. Это позволяет перейти от планово-предупредительного обслуживания к предиктивному, предотвращая простои. В связке с коботами (коллаборативными роботами) возможно автоматическое обслуживание — робот, получив сигнал, может выполнить проверку или даже замену модульного элемента, минимизируя участие человека.
Правильное обслуживание фильтра-влагоотделителя — залог его долговечности и эффективности. Процедура включает регулярный визуальный контроль уровня конденсата в прозрачном отстойнике и его своевременный слив. Основной изнашиваемый элемент — коалесцирующий фильтрующий картридж, который необходимо менять при превышении допустимого перепада давления (обычно 0,1 МПа) или по истечении регламентного срока.
Также важно периодически проверять целостность и чистоту корпуса, прозрачного резервуара, а также состояние уплотнительных колец (РТИ) на крышке отстойника и в местах присоединения. При техническом обслуживании рекомендуется очищать внутренние полости корпуса от возможных отложений. Качественный фильтр-влагоотделитель при должном уходе практически не требует капитального ремонта, ограничиваясь заменой расходных элементов.
Для обеспечения непрерывной работы и быстрого восстановления работоспособности фильтров-влагоотделителей рекомендуется иметь в наличии типовой ремонтный комплект или ЗИП (запасные части, инструменты и принадлежности). Основные позиции ремкомплекта: коалесцирующий фильтрующий элемент (картридж), комплект уплотнительных колец (РТИ) для корпуса и крышки отстойника, манометр дифференциального давления (при наличии), пружина запирающего механизма клапана слива конденсата (для автоматических моделей), а также запасные крепёжные винты. Оригинальные ЗИП для устройств серии П-МК03 и N можно заказать через менеджеров нашей компании.
На рынке представлены различные исполнения фильтров-влагоотделителей, схожие по назначению. К аналогам можно отнести: 1) Модульный фильтр с коалесцирующим картриджем на давление 10 бар и проходом 1/2". 2) Влагоотделитель циклонного типа с манометром и автоматическим сливом. 3) Комбинированный блок «фильтр-регулятор-смазка» (FRL) со встроенной ступенью фильтрации. 4) Фильтр тонкой очистки 0,01 мкм для особо чистых применений. 5) Фильтр-влагоотделитель с байпасным клапаном и сигнальным флажком. Выбор конкретного аналога зависит от требований к тонкости фильтрации, типу подключения и функционалу.
| Элемент кода | Значение |
|---|---|
| П-МК03 | Серия устройства (модульное, комбинированная очистка) |
| -160 | Условный проход Dу = 16 мм |
| 4 | Вариант исполнения: коническая резьба (K) и полуавтоматическое удаление конденсата |
| УХЛ4 | Климатическое исполнение (умеренный и холодный климат) и категория размещения 4 (в закрытых помещениях) |
Инвестиция в качественный фильтр-влагоотделитель — это прямая экономия средств. Защищая пневмосистему от износа, вы многократно продлеваете ресурс цилиндров, клапанов и исполнительных механизмов, снижая затраты на их преждевременную замену. Чистый воздух повышает КПД пневмопривода, сокращая энергопотребление компрессора. Главное — минимизация внеплановых простоев дорогостоящего оборудования из-за поломок, вызванных загрязнением. Таким образом, цена хорошего фильтра-влагоотделителя быстро окупается за счёт роста общей надёжности и снижения совокупной стоимости владения техникой (TCO).
Габаритные размеры фильтров-влагоотделителей серии П-МК03 варьируются в зависимости от условного прохода (Dу). Для ключевой модели П-МК03-1604 (Dу=16 мм) габариты составляют 85 мм в длину (L), 85 мм в ширину (B) и 255 мм в высоту (H) вместе с отстойником. Устройства данного типоразмера обладают компактной модульной формой, удобной для монтажа в линию.
Присоединение осуществляется через резьбовые порты: для данной модели доступны варианты с метрической резьбой (М22х1,5) или трубной конической резьбой (К1/2"). Монтаж в систему рекомендуется выполнять с использованием стандартных фитингов, обеспечивая надёжное уплотнение для исключения утечек. Для удобства обслуживания необходимо предусмотреть свободный доступ к прозрачному отстойнику для визуального контроля и ручного слива конденсата.
Модель П-МК03-0603 УХЛ4 — фильтр-влагоотделитель с условным проходом 6 мм, метрической резьбой и полуавтоматическим сливом для умеренного климата.
Модель П-МК03-1004 УХЛ4 — фильтр-влагоотделитель с условным проходом 10 мм, конической резьбой, полуавтоматическим сливом, климатическое исполнение УХЛ4.
Модель П-МК03-2501 УХЛ4 — фильтр-влагоотделитель с условным проходом 25 мм, метрической резьбой, автоматическим удалением конденсата.
Фильтры-влагоотделители производства Гидромаш, включая серии П-МК03 и N, изначально проектировались с учётом специфики эксплуатации в России и странах СНГ. Они рассчитаны на широкий диапазон температур и совместимы с рабочими средами, характерными для отечественной промышленности. Устройства успешно функционируют при нестабильном входном давлении в сетях, часто встречающемся на промышленных предприятиях. Конструкция обеспечивает надёжность и простоту обслуживания, что особенно важно для эксплуатации в условиях ЖКХ и на промышленных объектах с высоким уровнем запылённости и влажности.
Стандартные исполнения фильтров-влагоотделителей рассчитаны на стандартный температурный диапазон. Однако могут быть предложены модификации для работы в экстремальных условиях, например, при температурах окружающей среды до –40°C. Для этого применяются специальные морозостойкие материалы для РТИ и корпуса, а также адаптированные схемы слива конденсата.
Устройства совместимы с различными типами сжатого воздуха, в том числе сжатым воздухом по ГОСТ 17433-80, и могут работать с сжатыми инертными газами. В полевых условиях важна простота конструкции, позволяющая производить базовую диагностику (проверка уровня конденсата, перепада давления) и оперативную замену фильтрующего картриджа без применения сложного инструмента.
Хоть наш фильтр-влагоотделитель и не сертифицирован для космоса, его запас прочности и принципы работы интересно рассмотреть в экстремальном ключе. На Марсе, с его низким атмосферным давлением и пылевыми бурями, главной задачей такого устройства стала бы очистка газа (скорее всего, CO2) от сверхмелкой абразивной пыли и его подготовка для систем жизнеобеспечения или роверов. На Луне, в условиях вакуума, он бы обеспечивал чистоту сжатого газа в шлюзах. Наша земная конструкция с её 0,5-микронной фильтрацией и степенью очистки 99,9% как минимум не подвела бы в борьбе с марсианской грязью, доказав, что надёжность — наше всё.
Как правильно подобрать фильтр-влагоотделитель для моей системы?
Для подбора необходимо знать три ключевых параметра: условный проход линии (обычно размер резьбы), максимальный рабочий расход воздуха (в литрах в минуту или м³/мин) и требуемое качество очистки (класс чистоты по ISO 8573-1). Наши специалисты готовы помочь с расчётом и выбором модели.
Как часто нужно менять фильтрующий элемент?
Срок службы элемента зависит от степени загрязнённости воздуха. Общая рекомендация — замена при перепаде давления на устройстве более 0,1 МПа (1 бар) от номинального или согласно регламенту производителя (обычно от 3000 до 5000 часов). Визуальный индикатор (если есть) или цвет сменного картриджа также могут сигнализировать о необходимости замены.
Осуществляете ли вы доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города?
Да, мы организуем доставку фильтров-влагоотделителей по всей России, а также в страны СНГ: в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани.
Какой гарантийный срок на фильтры-влагоотделители П-МК03?
Гарантийный срок на оборудование бренда Гидромаш составляет 12 месяцев с момента отгрузки, при условии соблюдения правил транспортировки, монтажа и эксплуатации, указанных в технической документации.
Купить модульные фильтры-влагоотделители производства Гидромаш — значит получить оригинальное отечественное оборудование с оптимальным соотношением надёжности и цены. Все устройства проходят контроль качества и поставляются с полным комплектом документации и гарантией 12 месяцев. Мы обеспечиваем не только выгодную стоимость, но и оперативную логистику: заказы доступны к быстрой отгрузке со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, с последующей доставкой по всей России и в страны СНГ. Чтобы заказать нужную модель фильтра-влагоотделителя или получить консультацию, обратитесь к нашим менеджерам.
