| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |

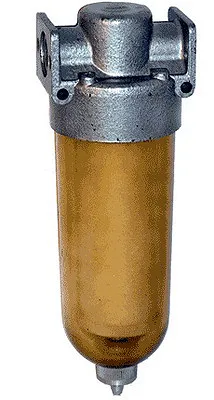

Фильтр тонкой очистки П-МК 03.1004 УХЛ4 и П-МК 03.1604 УХЛ4 — ключевой элемент подготовки сжатого воздуха в промышленных пневмосистемах, обеспечивающий удаление субмикронных частиц и конденсата. Устройство гарантирует чистоту воздуха класса 0-4 по ISO 8573-1, защищая дорогостоящее пневмооборудование от износа и коррозии. Высокая степень очистки (99,9%) и надёжная конструкция делают его незаменимым для ответственных технологических линий.
Фильтр тонкой очистки серии П-МК 03 — это модульное устройство, предназначенное для финальной стадии очистки сжатого воздуха в промышленных пневмоприводах, управляющих системах и пневмоавтоматике. Основная задача этого фильтра — обеспечить подачу воздуха необходимой чистоты к конечным потребителям: пневмоцилиндрам, клапанам, пневмоинструменту и контрольно-измерительным приборам. В отличие от грубых фильтров и влагоотделителей, фильтр тонкой очистки П-МК 03 задерживает частицы размером от 0,5 микрометров, что критически важно для предотвращения заклинивания прецизионных пар трения и засорения дросселирующих отверстий.
Применение фильтра тонкой очистки П-МК 03.1004 УХЛ4 или П-МК 03.1604 УХЛ4 значительно продлевает межсервисный интервал и общий ресурс технологического оборудования. Конструкция предусматривает возможность как автоматического, так и полуавтоматического удаления скопившегося конденсата, что упрощает эксплуатацию. Исполнение УХЛ4 (умеренный и холодный климат) свидетельствует о готовности устройства к работе в широком диапазоне температур, характерном для большинства регионов России и стран СНГ.
Если бы фильтр тонкой очистки П-МК 03 был человеком, он работал бы супервайзером на конвейере, отлавливая пылинки, невидимые невооружённым глазом, и отправляя их в утиль, прежде чем они успеют навредить хрупким механизмам. Его девиз: «Чистота — залог долгой службы пневматики».
| Параметр | Значение для П-МК03-1004 / П-МК03-1604 |
|---|---|
| Условный проход (Dу), мм | 10 / 16 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10,0) |
| Минимальное давление, МПа (кгс/см²) | 0,2 (2,0) |
| Максимальный расход воздуха (при 0,63 МПа), м³/мин | 1,25 |
| Абсолютная тонкость фильтрации, мкм | 0,5 |
| Степень очистки, %, не менее | 99,9 |
| Пропускная способность (Kv), м³/час | 2,55 |
| Полезная вместимость резервуара, см³ | 70 |
| Класс чистоты на выходе (по ISO 8573-1) | 0-4 |
| Тип рабочей среды | Сжатый воздух |
| Тип подключения | Метрическая (М16х1,5 / М22х1,5) или коническая резьба (К3/8" / К1/2") |
| Масса, кг | ~0,8 |
| Материал корпуса | Алюминиевый сплав |
| Климатическое исполнение | УХЛ4 |
Принцип работы фильтра тонкой очистки П-МК 03 основывается на коалесценции и механической фильтрации. Загрязнённый сжатый воздух тангенциально поступает в корпус, где закручивается, и под действием центробежной силы крупные частицы и капли влаги отбрасываются к стенкам, стекая в нижнюю чашу-отстойник. Затем воздух проходит через селективный фильтровальный элемент, выполненный из специального пористого материала (часто на основе боросиликатного волокна). Этот элемент задерживает твёрдые частицы размером от 0,5 мкм и вызывает агрегацию (слияние) мельчайших аэрозольных капель масла и влаги в более крупные, которые также стекают в отстойник.
Эффективность фильтра тонкой очистки напрямую зависит от перепада давления на фильтрующем элементе. По мере его загрязнения перепад увеличивается. Номинальное рабочее давление до 1,0 МПа позволяет фильтру П-МК 03.1004 УХЛ4 стабильно работать даже при значительной загрузке линии. Полуавтоматический (версия "4" в обозначении) слив конденсата осуществляется вручную путём открытия дренажного клапана, что делает конструкцию простой и безотказной. Важно обеспечивать своевременный слив отстойника, чтобы предотвратить обратный выброс загрязнений в систему.
Типичная ошибка — установка фильтра тонкой очистки П-МК 03 сразу после компрессора, без предварительного охладителя и грубого фильтра. В этом случае элемент мгновенно забивается крупными частицами и конденсатом, резко падает давление в системе, а сам фильтр требует замены в разы чаще. Всегда соблюдайте последовательность: охладитель → циклонный сепаратор/влагоотделитель → фильтр грубой очистки → фильтр тонкой очистки.
Фильтр тонкой очистки П-МК 03.1004 УХЛ4 предназначен для работы в диапазоне температур окружающей среды, соответствующем климатическому исполнению УХЛ4: от -60°С до +40°С при нормальной эксплуатации. Температура сжатого воздуха на входе не должна превышать +50°С. Высокие температуры снижают вязкость масел и влаги, ухудшая эффективность коалесценции, а низкие могут привести к замерзанию конденсата в отстойнике и повреждению элемента.
Срок службы фильтрующего элемента определяется в первую очередь качеством и количеством загрязнений в поступающем воздухе, а также соблюдением регламента по сливу конденсата. При правильной предварительной подготовке воздуха и эксплуатации в штатном диапазоне давлений ресурс элемента может составлять 4000-8000 моточасов. Основным признаком необходимости замены является недопустимое падение давления на фильтре при номинальном расходе.
Фильтр тонкой очистки П-МК 03 находит применение в машиностроении (для питания систем ЧПУ, роботизированных захватов), автомобильной промышленности (покрасочные камеры, сборка), горнодобывающей и нефтегазовой отраслях (управление задвижками, КИПиА). В металло- и деревообработке он защищает пневмоинструмент и системы подачи. В химической и текстильной промышленности чистота воздуха критична для качества продукции. В строительстве и ЖКХ фильтры используются в системах автоматики котельных, вентиляции и пневмотранспорта.
Обслуживание фильтра тонкой очистки заключается в периодическом сливе конденсата из отстойника (вручную для исполнения "4") и контроле перепада давления. Визуальный индикатор загрязнения помогает определить момент для замены фильтровального картриджа. Для продления срока службы необходимо обеспечивать качественную предварительную очистку воздуха и соблюдать рабочий диапазон температур.
Ремонтопригодность устройства высокая. Основной ремонт заключается в замене фильтрующего элемента и уплотнительных колец. При сильном механическом повреждении корпуса или резьбовых присоединений изделие подлежит замене. Рекомендуется иметь запасной фильтрующий элемент для оперативной замены и минимизации простоев.
Стандартный ремонтный комплект (ЗИП) для фильтра П-МК 03 включает в себя быстроизнашиваемые детали: фильтрующий элемент (коалесцирующий картридж), комплект уплотнительных колец (РТИ) для корпуса и дренажного клапана, а также при необходимости пружину и седло клапана автоматического слива. Для заказа оригинального ремкомплекта или отдельных позиций ЗИП укажите полное обозначение вашего устройства. Наличие таких комплектов на складе позволяет оперативно восстановить работоспособность фильтра тонкой очистки и избежать длительных остановок.
На рынке представлены различные модели фильтров тонкой очистки, схожие по назначению с П-МК 03. К ним можно отнести: 1) Фильтры с пропускной способностью до 2,5 м³/мин и тонкостью 1 мкм. 2) Модели с автоматическим дренажом и индикатором загрязнения. 3) Устройства на давление до 1,6 МПа для более высоконапорных систем. 4) Фильтры с угольным элементом для удаления паров масла. 5) Блочные комбинированные устройства "фильтр-редуктор-смазчик" для компактного монтажа. Выбор зависит от требований к чистоте, расходу, давлению и требуемым опциям.
| Элемент кода | Расшифровка |
|---|---|
| П-МК | Пневматическое модульное устройство, комбинированное (очистка) |
| 03 | Тонкая очистка от субмикронных частиц и удаление конденсата |
| 10 или 16 | Условный проход (Dу): 10 мм или 16 мм |
| 0 или 4 | Класс загрязнённости на выходе: 0 (самый высокий) или 4 |
| 3 или 4 | Присоединение и дренаж: 3 – метрическая резьба, полуавтомат; 4 – коническая резьба, полуавтомат |
| УХЛ4 | Климатическое исполнение и категория размещения |
Использование фильтра тонкой очистки П-МК 03 — это инвестиция в надёжность. Он снижает простои дорогостоящих станков с ЧПУ и роботов из-за отказов пневматики, экономит средства на ремонте и замене точных клапанов и цилиндров. Увеличение ресурса оборудования напрямую улучшает окупаемость (ROI) всей производственной линии, делая покупку качественного фильтра экономически оправданным решением.
Фильтр тонкой очистки П-МК03-1004 и П-МК03-1604 имеют компактные габариты 85x85x255 мм (ДхШхВ), что позволяет легко интегрировать их в существующие пневмомагистрали или монтировать на панели. Присоединительные размеры: для моделей с условным проходом 10 мм — резьба М16х1,5 (метрическая) или К3/8" (коническая); для моделей на 16 мм — М22х1,5 или К1/2". Благодаря стыковому присоединению (кроме Dу25) монтаж и демонтаж для замены элемента не требуют много места. Для надёжного уплотнения рекомендуется использовать фторопластовую уплотнительную ленту или анаэробный герметик, подходящий для пневмосистем.
Модель П-МК03-1004 УХЛ4 — фильтр тонкой очистки на Ду10 мм, класс чистоты 4, коническая резьба К3/8", полуавтоматический слив, климатическое исполнение УХЛ4.
Модель П-МК03-1603 УХЛ4 — фильтр тонкой очистки на Ду16 мм, класс чистоты 0 (высший), метрическая резьба М22х1,5, полуавтоматический слив, климатическое исполнение УХЛ4.
Фильтр тонкой очистки П-МК 03 в исполнении УХЛ4 изначально адаптирован для эксплуатации в России: он рассчитан на широкий диапазон температур, совместим с типовыми схемами подготовки воздуха на отечественных предприятиях, устойчив к перепадам давления в сетях. Его конструкция учитывает необходимость работы с воздухом, который может содержать конденсат, характерный для нашего климата. Устройство готово к длительной и безотказной работе в условиях реального промышленного производства РФ и стран СНГ.
Фильтр тонкой очистки П-МК 03 демонстрирует устойчивость при работе в условиях пониженных температур, характерных для северных регионов. Для предотвращения замерзания конденсата в дренажной системе рекомендуется установка в отапливаемых помещениях или использование специальных подогреваемых отстойников. В условиях высокой запылённости (горнодобывающая отрасль) критически важно регулярное обслуживание предварительных ступеней очистки. Простая и ремонтопригодная конструкция позволяет проводить замену элемента даже в полевых условиях, минимизируя простой оборудования.
Его способность работать в вакууме ограничена лишь прочностью корпуса, но сама технология коалесцентной фильтрации остаётся актуальной. Этот мысленный эксперимент лишь подчёркивает запас прочности и надёжности, заложенный в это, казалось бы, простое устройство.
Как часто нужно менять фильтрующий элемент в фильтре П-МК 03?
Периодичность замены зависит от степени загрязнённости входящего воздуха и расхода. Ориентируйтесь на перепад давления: если он превышает 0,05-0,07 МПа при номинальном расходе, элемент подлежит замене. В среднем, при качественной предварительной очистке ресурс составляет 1-2 года.
В чём разница между исполнениями "3" и "4" в обозначении (например, П-МК03-1003 и 1004)?
Цифра на третьей позиции обозначает тип резьбы и дренажа. "3" — метрическая резьба (М16х1,5) и полуавтоматический слив конденсата. "4" — коническая (трубная) резьба (К3/8") и также полуавтоматический слив. Выбор зависит от типа присоединения в вашей системе.
Можно ли использовать фильтр П-МК 03 для очистки других газов, кроме воздуха?
Нет, устройство рассчитано и испытано для работы со сжатым воздухом, очищенным от капельной влаги и масел. Использование с другими газами (азот, кислород) может быть небезопасно и не гарантирует заявленных характеристик, необходима отдельная консультация с производителем.
Как осуществляется доставка фильтров в мой город?
Доставка по России и странам СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) осуществляется транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) или курьерскими службами.
Выбирая фильтр тонкой очистки, вы получаете гарантированно оригинальное оборудование Гидромаш с полным пакетом документов и гарантией 12 месяцев. Наши специалисты помогут подобрать модель под ваши параметры (давление, расход, тип подключения) и организуют оперативную доставку по России и странам СНГ. Чтобы заказать фильтр или уточнить наличие, обратитесь к нашим менеджерам.
