| Давление, Мпа | 1 |
Модульное устройство (реле давления) П МК09 с электрическим выходным сигналом предназначено для подачи электрического сигнала (на отключение) при понижении давления в системе ниже заданного уровня и подачи электрического сигнала (на включение) при повышении давления до заданного уровня.
Модули применяются в пневмосистемах, работающих на сжатом воздухе давлением от 0,16 до 1,00 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Реле давления можно настроить с помощью винта на требуемое значение срабатывания. Его можно подключить к управляющей схеме через разъем. Если давление в системе достигает заданного уровня, мембрана в верхней части корпуса перемещается вверх и с помощью толкателя замыкает изначально открытый контакт и размыкает изначально закрытый контакт микропереключателя типа МП2101. Если давление падает ниже заданного значения, контакт микропереключателя возвращается в исходное положение.
| Диапазон настройки автоматической блокировки, МПа: | 0,16 - 1,0 |
| Максимальное числе срабатываний | 5/мин. |
| Зона нечувствительности реле давления не более | 20% |
| Реле можно включать в сеть со следующими параметрами номинального тока, А: - переменный; - постоянный. |
0,6 0,16 |
| Реле можно включать в сеть со следующими параметрами напряжения, В: - переменное; - постоянное. |
380 220 |
| Степень защиты по ГОСТ14254-80 | IP54 |
| Нормы для типоразмеров | |||||
| L | B | H | D | Масса, кг | |

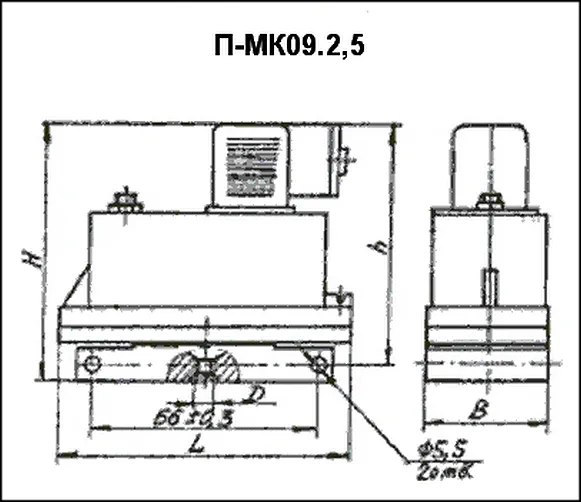

| П-МК09.2,5 | 86 | 32 | 78 | М5-7Н | 0,22 |

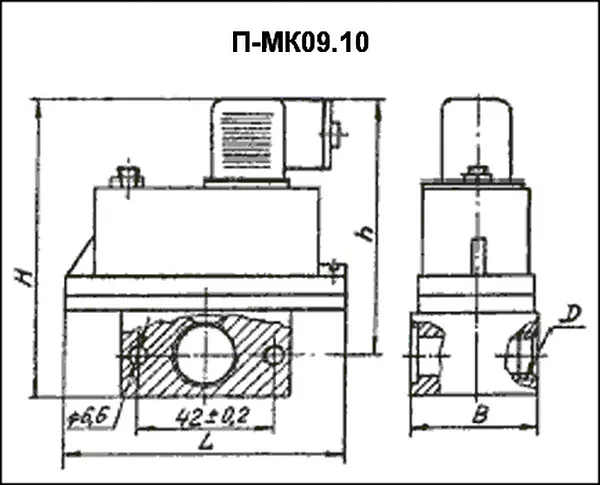

| П-МК09.10 | 86 | 32 | 115 | К3/8" | 0,3 |

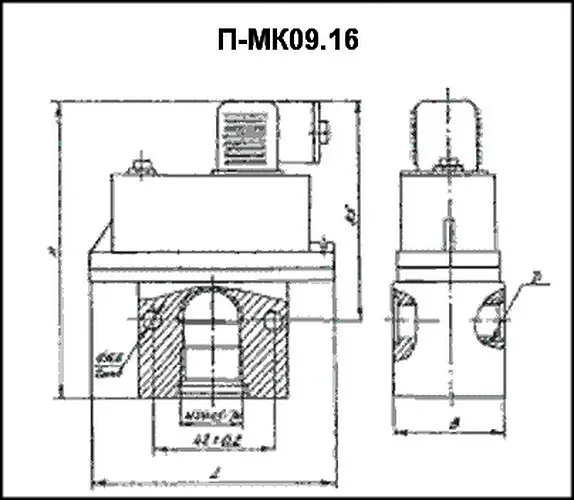

| П-МК09.16 | 86 | 32 | 115 | К1/2" | 0,3 |
 |
 |
 |
 |
