| Диаметр, Ду | 25 |
| Давление, Мпа | 0,2 |
| Производимые модели | Давление, Мпа | Цена | |
|---|---|---|---|
 |
Осушитель П-МК11.16 УХЛ4 (силикагель, снижение точки росы −40 °C) | 0,63 | По запросу |
|
Осушитель П-МК11.25 УХЛ4 (силикагель, расход 2,5 м³/мин, снижение точки росы −40 °C) | 0,63 | По запросу |
Осушитель сжатого воздуха П-МК-11 — узел подготовки сжатого воздуха. Ниже — назначение, выбор и монтаж.
Модульное устройство П-МК11 с условным проходом Dy 25 мм.
Минимальное давление 0,2 МПа (2,0 кгс/см2).
Номинальное давление 1,0 МПа (10,0 кгс/см2).
Блок подготовки воздуха стоит на входе в пневмосистему и обеспечивает чистый, сухой воздух нужного давления. Состав блока — фильтр, регулятор, маслораспылитель — зависит от требований потребителей.
При заказе пришлите обозначение «Осушитель сжатого воздуха П-МК-11», нужное количество и данные для счёта. Если изделие заменяет установленное, добавьте маркировку со старого и сведения об оборудовании. Наличие, цену и срок поставки уточняйте при обращении.
При замене сначала снимите маркировку с действующего изделия: назначение, присоединение, параметры питания и условия эксплуатации должны совпасть. Если часть данных потеряна, пришлите фото или схему узла — найдём совпадающее исполнение или ближайший аналог.
Комплектность поставки и состав сопроводительных документов зависят от изделия и производителя; перед отгрузкой мы сверяем позицию по обозначению и сообщаем, что входит в поставку. Паспорт и инструкцию по эксплуатации запрашивайте при заказе, если они нужны для приёмки или допуска оборудования.
Типичные области применения: питание пневмоприводов станков, прессов, упаковочных и сборочных линий чистым воздухом нужного давления. Конкретная роль изделия определяется схемой вашей установки.
Узлы подготовки воздуха монтируют по направлению потока, указанному стрелкой, вертикально, чтобы конденсат собирался в стакане. Слив конденсата проводят регулярно, масло в маслораспылитель добавляют по документации.
Чтобы подобрать изделие, уточните:
Чаще всего ошибаются в присоединении (резьба и размеры не совпадают), в параметрах питания и давления, в климатическом исполнении и в назначении изделия в схеме. Сверьте их с вашей схемой и паспортом заранее.
Ускорить подбор помогут следующие сведения:
Заказ позиции «Осушитель сжатого воздуха П-МК-11» начинается со сверки параметров из названия с вашей задачей. Соседние позиции: Магистральный клапан, Входной клапан П-МК08, Реле давления П-МК09. Другие позиции раздела — Модульные устройства П-МК подготовки воздуха. Для заказа укажите обозначение «Осушитель сжатого воздуха П-МК-11», количество и условия применения; наличие, стоимость и сроки поставки уточняйте при обращении. Если нужного исполнения нет, подберём аналог по тем же параметрам.
Работаем с юридическими лицами по счёту: после согласования заказа отгружаем со склада и доставляем транспортной компанией по России и СНГ. Сроки и условия оплаты подтверждайте при обращении, наличие подтверждаем отдельно.
Сверьте назначение, присоединение, параметры питания и условия эксплуатации с вашей схемой и паспортом; при сомнениях сообщите маркировку.
Подбор выполняем по обозначению, назначению и присоединению; пришлите, что стоит на оборудовании.
Не всегда. Для современных аппаратов смазка может быть противопоказана; это определяет паспорт потребителей.
В осушителе сжатого воздуха П-МК-11.25 сжатый воздух проходит через картридж, наполненный адсорбирующим веществом (силикагель). ПОСТАВЛЯЕТСЯ БЕЗ СИЛИКАГЕЛЯ.
| Условный проход, мм | 25 |
| Минимальное давление МПа (кгс/см2) | 0,2 (2,0) |
| Номинальное давление МПа (кгс/см2) | 1,0 (10,0) |
| Максимальный расход воздуха при давлении 0,63 МПа, м3/мин., не менее | 2,0 |
| Пропускная способность Kv, м3/мин., не менее | 2,0 |
| Температура точки росы осушенного воздуха, ?С, не выше | -40 |
| Масса, кг | 2,3 |
|

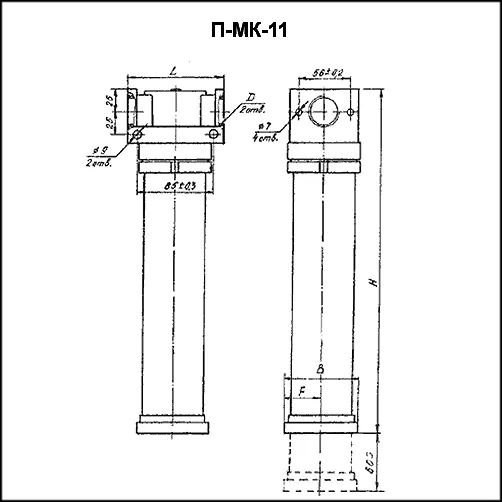

Размеры, мм |
|||||
|
L |
B |
F |
H |
D |
|
|
П-МК11-2513 |
108 |
82 |
41 |
380 |
М33х2-7Н |
|
П-МК11-2514 |
108 |
82 |
41 |
380 |
К1" |
 |
 |
