| Давление, Мпа | 0,63 |
| Вес, кг | 0,3 |
Реле давления П-МК 09.16 — это компактное и надежное модульное устройство с электрическим выходным сигналом, предназначенное для контроля и поддержания давления сжатого воздуха в промышленных пневмосистемах. Оно обеспечивает подачу сигналов на включение или отключение оборудования при достижении заданных порогов давления, гарантируя безопасность и автоматизацию процессов.
Реле давления П-МК 09.16 представляет собой ключевой элемент автоматизации пневматических систем. Его основное назначение — дискретный контроль давления и формирование электрического управляющего сигнала для остановки или запуска оборудования, такого как компрессоры, насосы или агрегаты пневмозажимов.
Это реле давления отличается от простых датчиков наличием электромеханического переключателя (микропереключателя), что позволяет напрямую коммутировать цепи управления. Устройство реле давления П-МК 09.16 настраивается в широком диапазоне от 0,16 до 1,0 МПа, что покрывает потребности большинства стандартных пневмоприводов. Благодаря степени защиты IP54, реле давления П-МК 09.16 устойчиво к пыли и брызгам воды, что расширяет область его применения.
Купить реле давления П-МК 09.16 выгодно для интеграции в системы, где требуется надежная и простая защита от падения или превышения давления. Его модульная конструкция и стандартное присоединение K1/2" облегчают монтаж и замену. Выбирая реле давления П-МК 09.16, вы получаете устройство с проверенной надежностью, совместимое как с переменным (до 380 В), так и с постоянным (до 220 В) током.
Работа реле давления П-МК 09.16 напоминает преданного сторожа: пока давление в системе в рамках дозволенного, он безмолвствует, но стоит ему выйти за установленные границы — мгновенно подаёт чёткий электрический сигнал тревоги, не позволяя возникнуть аварийной ситуации.
| Параметр | Значение для модели П-МК 09.16 |
|---|---|
| Диапазон настройки срабатывания | 0,16 - 1,0 МПа |
| Максимальное число срабатываний | 5 в минуту |
| Зона нечувствительности, не более | 20% от уставки |
| Номинальный ток (переменный, ~380 В) | 0,6 А |
| Номинальный ток (постоянный, =220 В) | 0,16 А |
| Степень защиты (IP) | IP54 (защита от пыли и брызг) |
| Присоединительный размер | K1/2" (коническая трубная резьба) |
| Масса, не более | 0,3 кг |
| Тип контактов микропереключателя | НО (нормально открытый) и НЗ (нормально закрытый) |
Принцип действия реле давления П-МК 09.16 основан на преобразовании механического усилия в электрический сигнал. Давление сжатого воздуха через входное отверстие воздействует на упругую мембрану. При достижении заданного порога давления прогиб мембраны через толкатель воздействует на рычаг микропереключателя типа МП2101.
Это приводит к изменению состояния его контактов: нормально открытый (НО) контакт замыкается, а нормально закрытый (НЗ) — размыкается. Таким образом, реле давления П-МК 09.16 формирует электрический сигнал, который может быть использован для отключения компрессора при достижении верхнего предела или его включения при падении давления ниже минимально допустимого уровня.
Точность срабатывания реле давления П-МК 09.16 регулируется калибровочным винтом, который изменяет силу противодействующей пружины. Зона нечувствительности (гистерезис) предотвращает частые переключения при давлении, близком к уставке, что увеличивает ресурс устройства и стабильность работы системы.
Распространённая ошибка при эксплуатации реле давления П-МК 09.16 — подключение нагрузки, потребляющей ток выше номинального значения (0,6 А для переменного тока). Это приводит к обгоранию контактов микропереключателя и преждевременному выходу реле из строя. Для коммутации мощных нагрузок всегда используйте промежуточное реле или контактор.
Реле давления П-МК 09.16, в исполнении УХЛ4, рассчитано на стабильную работу в диапазоне температур от -40°C до +60°C. Такой запас позволяет использовать его в неотапливаемых цехах или в условиях умеренного и холодного климата.
Срок службы реле давления П-МК 09.16 напрямую зависит от чистоты рабочей среды и интенсивности циклов переключения. При использовании очищенного воздуха (не грубее 10 класса) и соблюдении максимальной частоты срабатываний (5 циклов в минуту), ресурс микропереключателя составляет несколько миллионов операций. Качество мембраны и уплотнений также влияет на общую долговечность устройства.
Реле давления П-МК 09.16 находит применение во множестве отраслей: машиностроение (управление пневмоприводами станков), автомобильная промышленность (контроль давления в испытательных стендах), горнодобывающая промышленность (сигнализация в пневмосистемах буровых установок), нефтегазовая отрасль, металло- и деревообработка, химическая и текстильная промышленность, строительство (управление компрессорами) и ЖКХ (системы пневмотранспорта).
Везде, где требуется автоматическое поддержание давления в пневмосистемах или защита от его нештатного изменения, установка реле давления П-МК 09.16 является простым и эффективным решением. Например, оно предотвращает работу компрессора вхолостую или позволяет автоматически запускать резервный агрегат.
Реле давления П-МК 09.16, несмотря на электромеханическую природу, может стать частью «умной» системы Industry 4.0. Подключённое через дискретный вход к ПЛК (программируемому логическому контроллеру), оно предоставляет данные о состоянии системы для мониторинга в SCADA-системах, что открывает возможности для предиктивной аналитики и планирования технического обслуживания всего пневмооборудования.
Чтобы продлить срок службы реле давления П-МК 09.16, необходимо обеспечить чистоту подаваемого воздуха, используя фильтры соответствующего класса. Регулярный визуальный осмотр на предмет повреждений и проверка точности срабатывания также рекомендуются.
Наиболее уязвимыми элементами являются мембрана, подверженная усталостным нагрузкам, и контакты микропереключателя, которые со временем могут подгорать или окисляться. При возникновении неисправностей целесообразна замена этих компонентов или всего устройства, так как его конструкция не предназначена для глубокого ремонта в полевых условиях.
Типовой ремонтный комплект для обслуживания реле давления П-МК 09.16 включает быстроизнашиваемые элементы: мембранный узел, уплотнительные прокладки для присоединительного патрубка и, в отдельных случаях, микропереключатель МП2101. Заказать оригинальный ЗИП для реле давления от производителя можно отдельно, что обеспечит полное соответствие деталей и надёжность восстановления устройства.
Реле давления с диапазоном настройки 0,1-1,2 МПа и присоединением G1/4".
Пневмоэлектрические реле с цифровым дисплеем и диапазоном 0,05-0,8 МПа.
Модульные реле давления со степенью защиты IP65 и диапазоном 0,2-1,5 МПа.
Реле давления с двумя независимыми выходами и диапазоном 0,16-1,0 МПа.
Компактные реле давления для монтажа на DIN-рейку с диапазоном 0,1-1,0 МПа.
| Элемент кода | Расшифровка |
| П-МК | Пневматическое Модульное Коммутационное устройство (Реле давления) |
| 09.16 | Базовый типоразмер с диапазоном настройки 0,16-1,0 МПа |
| ХХХ | Исполнение (вариант конструктивных особенностей или дополнительных функций) |
| УХЛ4 | Климатическое исполнение: умеренный и холодный климат, категория размещения 4 (закрытые помещения с нерегулируемыми условиями) |
Применение реле давления П-МК 09.16 позволяет достичь прямой экономии за счёт предотвращения работы компрессоров вхолостую при достижении максимального давления, что снижает потребление электроэнергии. Автоматизация исключает человеческий фактор и снижает риск простоев из-за аварий, увеличивая общую эффективность оборудования (ROI) и срок его службы.

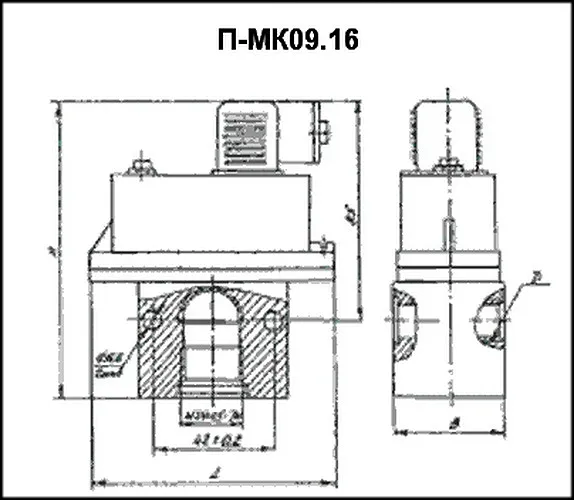

Габаритные размеры реле давления П-МК 09.16 составляют 86 мм в длину, 32 мм в ширину и 115 мм в высоту. Небольшие размеры и вес позволяют легко монтировать устройство даже в стеснённых условиях распределительных шкафов или непосредственно на пневмомагистралях.
Присоединение к пневмосистеме осуществляется через стандартную коническую трубную резьбу K1/2". Такое присоединение обеспечивает надёжную герметичность без дополнительных уплотнительных материалов (на резьбе) и широко распространено в отечественном промышленном оборудовании.
Модель П-МК09.16-001 УХЛ4 — реле давления с базовым диапазоном настройки 0,16-1,0 МПа для стандартных условий эксплуатации.
Модель П-МК09.16-005 УХЛ4 — реле давления с тем же диапазоном, но с усиленным корпусом для вибрационных нагрузок.
Модель П-МК09.16-010 УХЛ4 — реле давления, комплектуемое кронштейном для настенного монтажа.
Реле давления П-МК 09.16 изначально спроектировано с учётом требований эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует работу в широком диапазоне температур, характерном для большинства регионов. Устройство совместимо с отечественными системами пневмоавтоматики и рассчитано на работу с воздухом, очищенным по ГОСТ, что делает его готовым к применению на промышленных предприятиях и в системах ЖКХ.
Реле давления П-МК 09.16 способно сохранять работоспособность при температуре до -40°C, что критически важно для северных регионов и неотапливаемых производственных площадок. Его конструкция устойчива к кратковременным перегрузкам по давлению, а ремонтопригодность позволяет проводить замену основных узлов силами обслуживающего персонала непосредственно на объекте, минимизируя время простоя оборудования.
Теоретически, реле давления П-МК 09.16 могло бы работать в условиях марсианской или лунной базы в герметичном контуре жизнеобеспечения, контролируя давление воздуха для дыхания. Его выносливость к перепадам температур, простая механика, не зависящая от сложной электроники, и высокий запас прочности делают его кандидатом для подобных миссий — конечно, после соответствующей доработки по герметизации и материалам.
Какой диапазон настройки у реле давления П-МК 09.16?
Диапазон настройки срабатывания составляет от 0,16 до 1,0 МПа (мегапаскаль), что соответствует примерно от 1,6 до 10 бар.
Какое присоединение у реле давления П-МК 09.16?
Устройство имеет присоединительный размер K1/2" — это коническая трубная резьба 1/2 дюйма по ГОСТ.
Можно ли использовать реле давления П-МК 09.16 для контроля давления масла в гидросистеме?
Нет, данная модель предназначена исключительно для работы со сжатым воздухом. Для гидравлических систем необходимы реле, рассчитанные на соответствующую вязкость и химическую агрессивность рабочих жидкостей.
Как осуществляется доставка реле давления П-МК 09.16?
Доставка возможна по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Точные сроки и стоимость доставки уточняйте у менеджеров.
Заказывая реле давления П-МК 09.16 у нас, вы покупаете оригинальную продукцию бренда Гидромаш с гарантией производителя 12 месяцев. Мы обеспечиваем быструю отгрузку с наших складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также оперативную доставку в любой регион России и страны СНГ. Чтобы купить реле давления или получить подробную консультацию, просто позвоните нам или оформите заказ на сайте.
