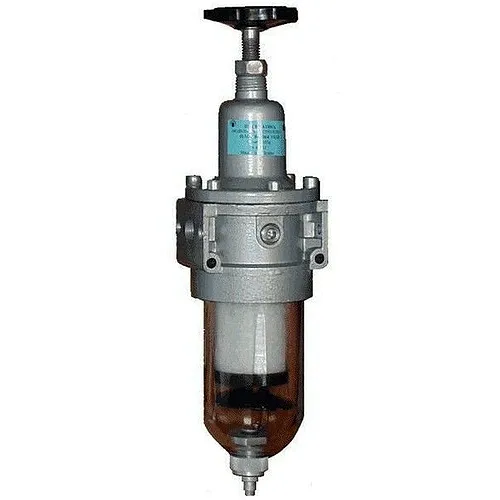

Фильтр-регулятор (модульное устройство) П-МК04
|
Другие модели оборудования этой серии | Цена, руб. |
Модульные устройства П-МК подготовки воздуха | от 800 руб. |
Назначение
Фильтр-регулятор (модульное устройство) П-МК04 предназначен для очистки сжатого воздуха от капельной влаги и твердых частей, удаления конденсата, регулирования и автоматического поддержания величины давления на заданном уровне.
Указания по применению
Модули применяются в пневмосистемах, работающих на сжатом воздухе с давлением от 0,16 до 1,0 МПа, очищенном не грубее 12 класса загрязненности по ГОСТ 17433-80.
Вибропрочность и виброустойчивость модулей соответствует II степени жесткости ГОСТ28988-91.
Основные характеристики фильтра-регулятора П МК04:
Нормы для типоразмеров | |||
П-МК04.06 | П-МК04.10 | П-МК04.16 | |
Условный проход, мм | 6 | 10 | 16 |
Расход воздуха при давлении 0,63 МПа, м3/мин.: - максимальный, не менее - минимальный, не более |
0,25 0,16 |
1,25 0,16 |
2,00 0,16 |
Абсолютная тонкость фильтрации, мкм | 25; 40 | ||
Степень влагоотделения, %, не менее | 95 | ||
Диапазон настройки давления, МПа | 0,04 - 0,8 | 0,05 - 1,0 | 0,05 - 1,0 |
Присоединительная резьба: - исполнение 4 - исполнение 8 |
К1/4" | К3/8" 18,3 |
К1/2" 18,3 |
Масса, кг, не более |
0,33 | 1,4 |
1,7
|

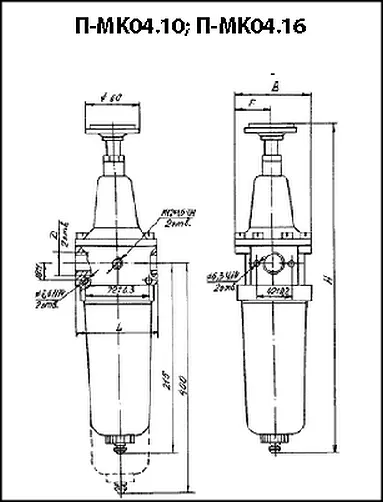

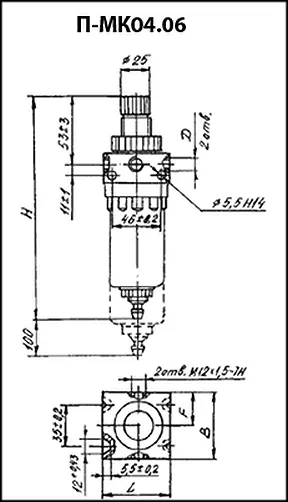

Габаритные размеры и присоединение: |
|||||
Обозначение | Размеры, мм | Присоединение | Масса, кг | ||
L | B | H | |||
П-МК04-0643 П-МК04-0644 П-МК04-0663 П-МК04-0664 П-МК04-0683 П-МК04-0684 |
56 | 56 | 200 | М12х1,5-7Н К1/2" |
0,33 |
П-МК04-1041 П-МК04-1042 П-МК04-1043 П-МК04-1044 П-МК04-1061 П-МК04-1062 П-МК04-1063 П-МК04-1064 П-МК04-1081 П-МК04-1082 |
85 | 85 | 510 510 360 360 510 510 360 360 510 510 |
М16х1,5-7Н К3/8" |
1,7 1,7 1,4 1,4 1,7 1,7 1,4 1,7 1,7 1,7 |
П-МК04-1083 П-МК04-1084 |
85 | 85 | 360 | М16х1,5-7Н К3/8" |
1,4 |
П-МК04-1641 П-МК04-1642 П-МК04-1647 |
85 | 85 | 510 | М22х1,5-7Н К1/2" 18,3 |
1,7 |
П-МК04-1643 П-МК04-1644 П-МК04-1648 |
85 | 85 | 360 | М22х1,5-7Н К1/2" 18,3 |
1,4 |
П-МК04-1661 П-МК04-1662 П-МК04-1667 |
85 | 85 | 510 | М22х1,5-7Н К1/2" 18,3 |
1,7 |
П-МК04-1663 П-МК04-1664 П-МК04-1668 |
85 | 85 | 360 | М22х1,5-7Н К1/2" 18,3 |
1,4 |
П-МК04-1681 П-МК04-1682 П-МК04-1687 |
85 | 85 | 510 | М22х1,5-7Н К1/2" 18,3 |
1,7 |
П-МК04-1683 П-МК04-1684 П-МК04-1688 |
85 | 85 | 360 | М22х1,5-7Н К1/2" 18,3 |
1,4 |
Варианты исполнения.
П-МК04-ХХХХ Х | Условный проход, мм: 6; 10; 16 |
П-МК04-ХХХХ Х | Класс загрязненности сжатого воздуха на выходе: 4; 6; 8 |
П-МК04-ХХХХ Х | Вид присоединительных отверстий: 4- с конической резьбой; 8- с гладкими отверстиями; 3- с метрической резьбой. |
П-МК04-ХХХХ Х | Климатическое исполнение и категория размещения. Вид климатического исполнения по ГОСТ15150-69 УХЛ4 - для районов с умеренным климатом, 04 - для районов с тропическим климатом. |
Пример обозначения при заказе.
Устройство модульное П-МК04.1684 УХЛ4.
Модульное устройство П-МК04 с условным проходом 16 мм, обеспечивающее на выходе 8 класс загрязненности по ГОСТ17433-80, с конической присоединительной резьбой и полуавтоматическим удалением конденсата, климатического исполнения УХЛ категории размещения 4.
